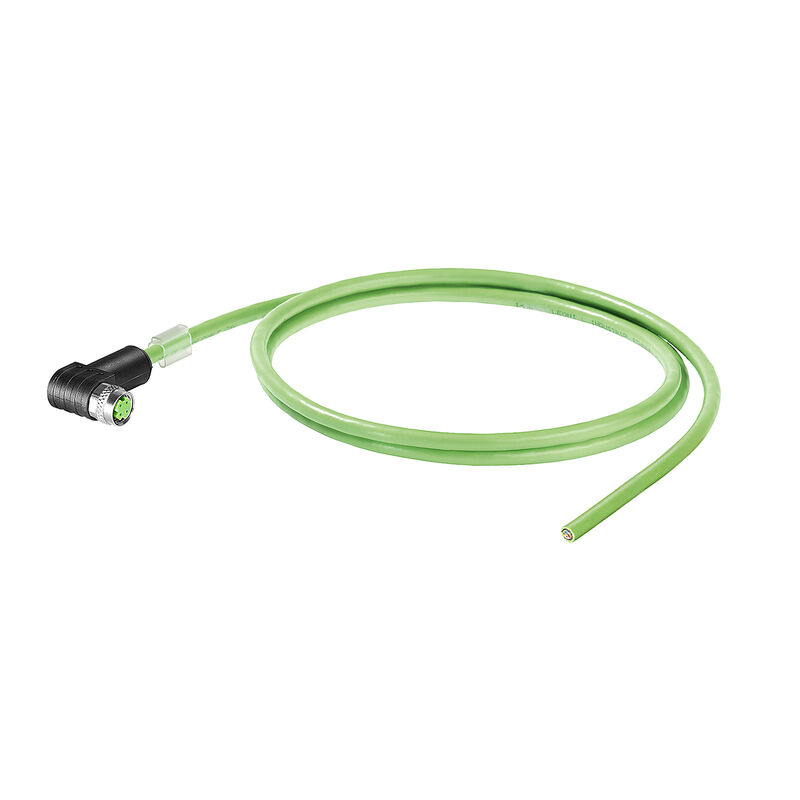

Dragline cable, PROFINET, M8 D-code - IP67 angeled socket, Open, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), PUR, 1.5 m

Item No. 2706160015
Download data sheet Engineering Support Product Downloads
Related products 57
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Cable specific standards General standards Standards Cable structure Electrical properties of cable Mechanical and material properties of cable Plug, left Plug, right Classifications

Approvals

ROHS
Conform

General ordering data

버전
Dragline cable, PROFINET, M8 D-code - IP67 angeled socket, Open, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), PUR, 1.5 m
주문 번호
2706160015
유형
IE-C5DD4UG0015DSAXXX-E
GTIN(EAN)
4050118742909
수량
1 items

Dimensions and weights

길이
1.5 m
Length (inches)
59.055 inch
Net weight
98.05 g

Temperatures

보관 온도
-50 °C...70 °C
작동 온도
-40 °C...70 °C
설치 온도
-20 °C...60 °C

Environmental Product Compliance

RoHS 준수 상태
Compliant with exemption
RoHS 면제(해당되거나 알려진 경우)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Cable specific standards

표준, 와이어 재질
DIN EN 13602 Cu-ETP-A
표준, 절연 재질
DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3)
표준, 차폐 재질
DIN EN 13602 Cu-ETP-A..B

General standards

커넥터 표준
IEC 61076-2-114

Standards

커넥터 표준
IEC 61076-2-114
표준, 와이어 재질
DIN EN 13602 Cu-ETP-A
표준, 절연 재질
DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3)
표준, 차폐 재질
DIN EN 13602 Cu-ETP-A..B

Cable structure

꼬임
7
내피 직경
3.9 mm
단면적
4*AWG 22/7 - 0.32 mm²
와이어 개수
4
와이어 재질
Stranded tin-plated copper wire
와이어 코어 절연 두께
0.38 mm
와이어 코어의 배치
Star-quad
완전 차폐
Aluminium foil
Shielding braid made from copper wiring
외피 색상
green (RAL 6018)
외피 재질 두께
0.9 mm
외피 직경, 최대
6.7 mm
외피 직경, 최소
6.3 mm
재질 외피
PUR
절연
PE
절연재 단면적
1.5 mm
차폐
SF/UTP
차폐 편조물 두께
0.13 mm
차폐 편조물의 겹침
85 %
컬러 시퀀스 또는 와이어 - 와이어 쌍
white, yellow, blue, orange
표준 명칭
2YH(ST)C11Y 2x2x0,75/1,5-100 LI VZN GN FRNC
필러
As central element

Electrical properties of cable

1 kHz에서 용량
52 nF/km
루프 저항
120 Ω/km
범주
Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B)
속도
180 m/min
신호 전파 시간
5.3 ns/m
작동 전압 (UL 정격)
600 V
작동 전압, UL
600 V
저항 차이
3 %
전송 임피던스
20 mΩ/m at 10 MHz
지연 스큐
40 ns/100m
테스트 전압: 와이어-와이어-차폐
2000 Veff, 50 Hz, 1 min
특성 임피던스
100 ± 15 Ω at 1–100 MHz

Mechanical and material properties of cable

Abriebfestigkeit
very good
Acceleration
4 m/s²
Bending cycles
3 Mio
Fire propagation
No
Flammwidrigkeit
in accordance with IEC 60332-1
Geschwindigkeit
180 m/min
Halogen
halogen-free, according to IEC 60754-2
Min. bending radius, repetitive
7.5 x cable diameter
Pulling force
≤ 150 N
Radio de flexión, mín., Único
5 x cable diameter
UV-차단
Yes
무실리콘
Yes
오일 저항
in accordance with IEC 60811-2-1

Plug, left

Plug left
M8, D-coded, IP67, female contact, angled 90°, plug, Plastic, shielded

Plug, right

플러그 우측
free conductor end

Classifications

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
