IE-FM6C2UE0100MSD1SD1X
IE-FM6C2UE0100MSD1SD1X
Disegno dettagliato

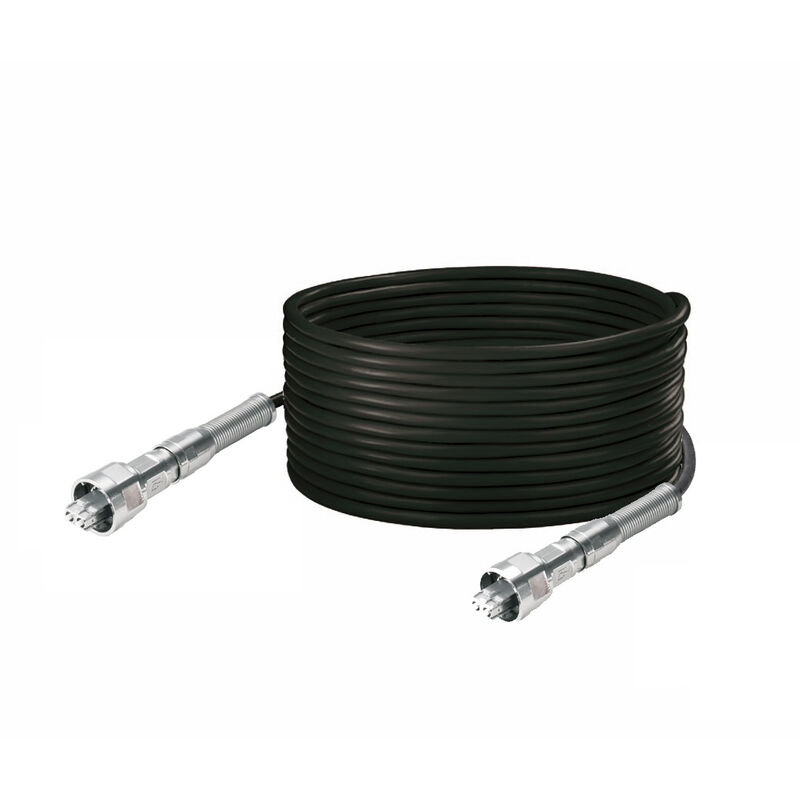

IE-FM6C2UE0100MSD1SD1X

Cavi per installazione in catene portacavi, SC IP67 baionetta V01 metallo, SC IP67 baionetta V01 metallo, 62.5 µm, PUR, 100 m

N. articolo 1318011000
Download foglio dati Download dei prodotti
Accessori 2 Prodotti correlati 5
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto LWL Struttura del cavo Proprietà meccaniche e del materiale dei cavi Spina di collegamento Connettore maschio sx Connettore maschio dx Classificazioni

Omologazioni

ROHS
Conforme

Dati generali per l’ordinazione

Ausfuehrung
Cavi per installazione in catene portacavi, SC IP67 baionetta V01 metallo, SC IP67 baionetta V01 metallo, 62.5 µm, PUR, 100 m
Order No.
1318011000
Type
IE-FM6C2UE0100MSD1SD1X
GTIN (EAN)
4050118127515
Cantidad
1 Pezzo

Dimensioni e pesi

Länge
100 m
Lunghezza (pollici)
3.937,008 inch
Peso netto
7.700 g

Temperature

Storage temperature
-55 °C...85 °C
Temperatura de servicio
-40 °C...85 °C
Installation temperature
-55 °C...60 °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme con esenzione
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

LWL

Attenuation
2,7 dB/km a 850 nm
≤ 0,5 dB/km a 1300 nm
Bandwidth
200 MHz*km a 850 nm
500 MHz*km a 1300 nm
Beillesztési veszteség
≤ 0,4 dB
Elemi szál típusa
GOF
Multimode
OM1
반사 손실(감쇠)
≥ 30 dB

Struttura del cavo

Colore della guaina
nero
Diametro guaina
7,5–8 mm
Materiale rivestimento
PUR
Primární plášť
245 µm
Průměr jádra
62,5 µm
Struttura cavo
Breakout catena portacavi

Proprietà meccaniche e del materiale dei cavi

Alogeni
No
cicli di piegatura
100.000
Raggio di curvatura min, ripetuto
70 mm
Raggio di curvatura min., una sola volta
25 mm

Spina di collegamento

Plug left
SC, IP67, Contatto maschio, Diritto, V1 Bayonett, Spina di collegamento, Zinco pressofuso, non schermate
Stickkontakt höger
SC, IP67, Contatto maschio, Diritto, V1 Bayonett, Spina di collegamento, Zinco pressofuso, non schermate

Connettore maschio sx

Spina di collegamento a sinistra
SC, IP67, Contatto maschio, Diritto, V1 Bayonett, Spina di collegamento, Zinco pressofuso, non schermate

Connettore maschio dx

Штекер правый
SC, IP67, Contatto maschio, Diritto, V1 Bayonett, Spina di collegamento, Zinco pressofuso, non schermate

Classificazioni

ETIM 8.0
EC002607
ETIM 9.0
EC002607
ETIM 10.0
EC002607
ECLASS 14.0
27-06-10-03
ECLASS 15.0
27-06-10-03
