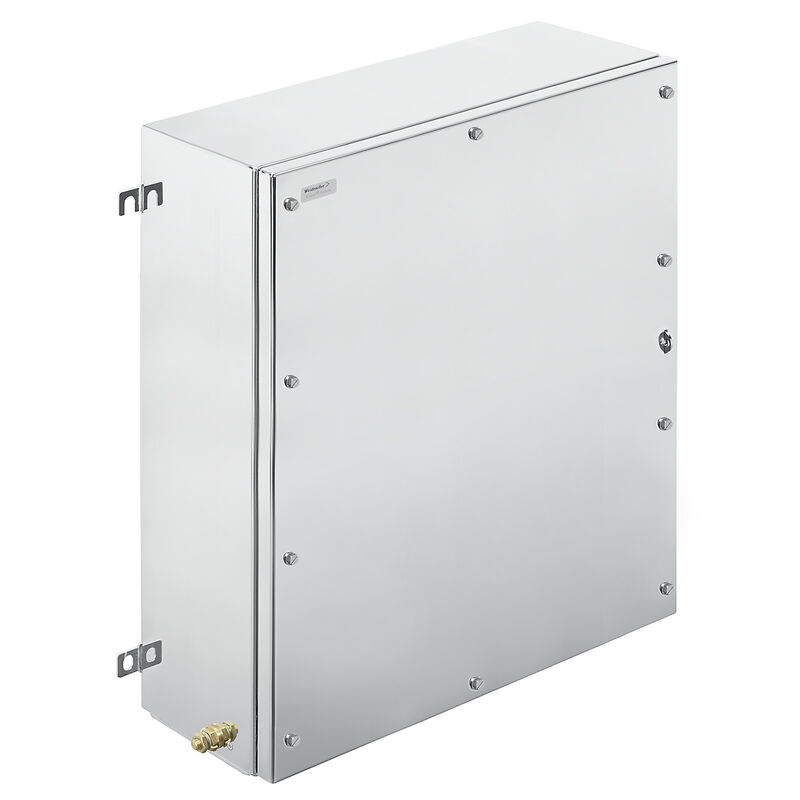

KTB MH 625020 S4E1
Similar a la ilustración

KTB MH 625020 S4E1

Klippon TB MH (Terminal Box - Multi Hinge), Carcasa vacía, Carcasa de acero inoxidable, Altura: 620 mm, Anchura: 508 mm, Profundidad: 200 mm, Placas de bridas: inferior, Material básico: Acero inoxidable 1.4404 (316L), pulido electrolítico, plata

N.º de artículo 8000108859
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 15 Piezas sueltas 1 Productos relacionados 3
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Кабельные вводы, левосторонние Förskruvningar höger Prensaestopas arriba y abajo Números de certificación de cajas Allgemeine Angaben Montaje horizontal Conexión a tierra Bases y capotas Montaje vertical Clasificaciones

Homologaciones

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad

Datos generales para pedido

Versión
Klippon TB MH (Terminal Box - Multi Hinge), Carcasa vacía, Carcasa de acero inoxidable, Altura: 620 mm, Anchura: 508 mm, Profundidad: 200 mm, Placas de bridas: inferior, Material básico: Acero inoxidable 1.4404 (316L), pulido electrolítico, plata
Código
8000108859
Tipo
KTB MH 625020 S4E1
GTIN (EAN)
4099986660687
Cantidad
1 Pieza

Dimensiones y pesos

Profundidad
200 mm
Profundidad (pulgadas)
7,874 inch
Altura
620 mm
Altura (pulgadas)
24,409 inch
Anchura
508 mm
Anchura (pulgadas)
20 inch
Čistá hmotnost
18.665 g

Temperaturas

Temperatura de servicio
-60 °C...135 °C
Nota: temperatura ambiente (servicio)
Si se usa en rangos de temperatura iguales o superiores a 105 °C se restringe la protección a IP66.

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme con exención
Exención RoHS (si procede/conocida)
6c
REACH SVHC
Lead 7439-92-1
SCIP
64dfc213-93f0-4c79-8ffa-c97fa9dcb873

Кабельные вводы, левосторонние

M12
75
M16
60
M20
32
M25
26
M32
10
M40
8
M50
6
M63
5
M75
0

Förskruvningar höger

M12
75
M16
60
M20
32
M25
26
M32
10
M40
8
M50
6
M63
5
M75
0

Prensaestopas arriba y abajo

M12
66
M16
30
M20
28
M25
22
M32
9
M40
7
M50
6
M63
4
M75
0

Números de certificación de cajas

Podmínky osvědčení
ATEX
IECEX
INMETRO
cULus
Prohlášení o shodě č. (DoC LVD)
DE PS261X 160412 001ISS03
Prokazování shody č. (AoC)
DE PS261X 160309 001ISS06
Č. osvědčení UL 508A
E223801
Č. osvědčení UL, svorkovnice
E223792
Č. osvědčení, svorkovnice (ATEX)
IBExU14ATEX1050
Č. osvědčení, svorkovnice (IECEx)
IECEXIBE14.0013
Č. osvědčení, svorkovnice (INMETRO)
LMP 21.0017
Č. osvědčení, UL Haz.Loc.
E223792
Č. osvědčení, UL Ord.Loc.
E243298
Číslo certifikátu, prázdný kryt (ATEX)
IBExU14ATEX1028 U
Číslo certifikátu, prázdný kryt (IECEx)
IECEx IBE 14.0004U
Číslo certifikátu, prázdný kryt (INMETRO)
LMP 21.0016U

Allgemeine Angaben

Basic material
Acero inoxidable 1.4404 (316L)
Enclosure attachment
4 welded-on mounting feet with 11 mm holes (2 slotted feet and 2 cross-shaped feet)
Flange plate
Yes
Gland plates
inférieur
Impact resistance
10 J versione standard
7 joule secondo IEC 60079-0
Lid
Yes
Lid attachment
4 zawiasy i wkręty M6 o łbie sześciokątnym z rowkiem SW10
Material thickness of cover
1,5 mm
Material thickness of enclosure
1,5 mm
Material thickness of flange
3 mm
Note: protection class
Si se utilizan en rangos de temperaturas superiores a 105 °C, la protección IP se limita a IP 66.
Number of lid screws
6
Opening angle lid
130 °
Operating temperature, max.
135 °C
Operating temperature, min.
-60 °C
Position PE bolts
Lado de la caja C
Protection class (UL)
Type 3
Type 4X
Type 12
Protection degree
IP66
IP67
Seal material
Silicona
Seal material of cover
Silicona
Seal material of flange plate
Silicona
Silicone
Sí
Standards
DIN EN 62208 - Carcasa vacía estándar
DIN EN 61373 Class 1B**
DIN EN 15085-2
EN 60079-0
EN 60079-7
EN 60079-31
IEC 60079-0
IEC 60079-7
IEC 60079-31
Surface finish
pulido electrolítico
Torque for lid screws
2,5 Nm

Montaje horizontal

Počet DIN lišt a svorek (10 mm², horizontální)
4x38
Počet DIN lišt a svorek (16 mm², horizontální)
3x32
Počet DIN lišt a svorek (2,5 mm², horizontální)
5x78
Počet DIN lišt a svorek (35 mm², horizontální)
2x24
Počet DIN lišt a svorek (4 mm², horizontální)
5x65
Počet DIN lišt a svorek (6 mm², horizontální)
4x48

Conexión a tierra Bases y capotas

Země, skříň, vnitřní
Pernos de tierra M6 soldados a la tapa y la carcasa
Země, skříň, vnější
Perno de tierra M10 continuo en carcasa
Země, skříň, víko
Pernos de tierra M6 soldados a la tapa y la carcasa

Montaje vertical

Počet DIN lišt a svorek (10 mm², vertikální)
3x49
Počet DIN lišt a svorek (16 mm², vertikální)
2x42
Počet DIN lišt a svorek (2,5 mm², vertikální)
4x101
Počet DIN lišt a svorek (35 mm², vertikální)
2x31
Počet DIN lišt a svorek (4 mm², vertikální)
3x83
Počet DIN lišt a svorek (6 mm², vertikální)
3x62

Clasificaciones

ETIM 8.0
EC002503
ETIM 9.0
EC002503
ETIM 10.0
EC002503
ECLASS 14.0
27-18-05-02
ECLASS 15.0
27-18-05-02
