LL 5.08/12/180 3.2SN OR BX

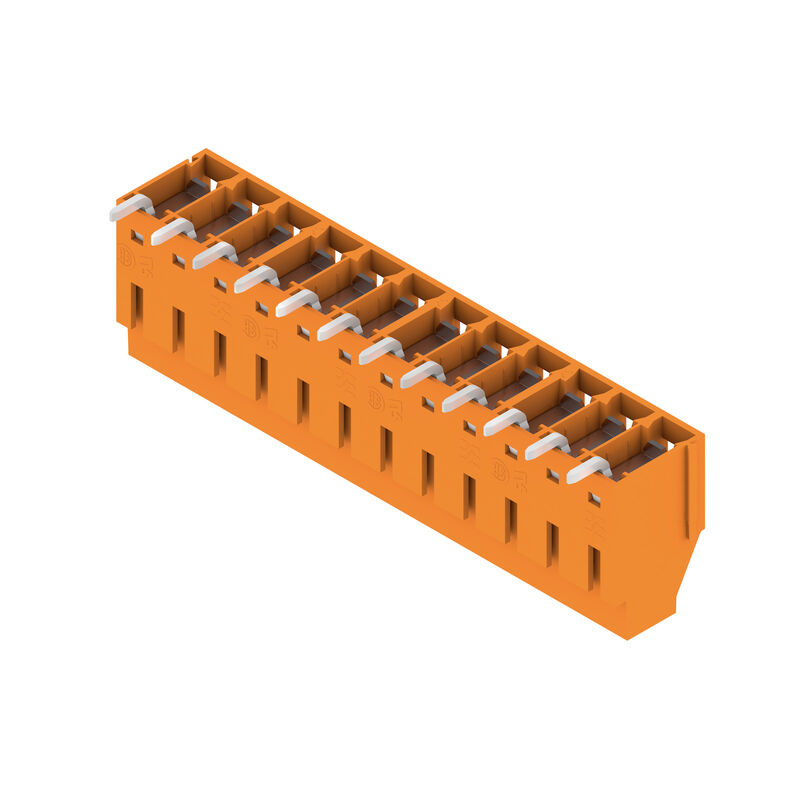

Produktillustration
LL 5.08/12/180 3.2SN OR BX

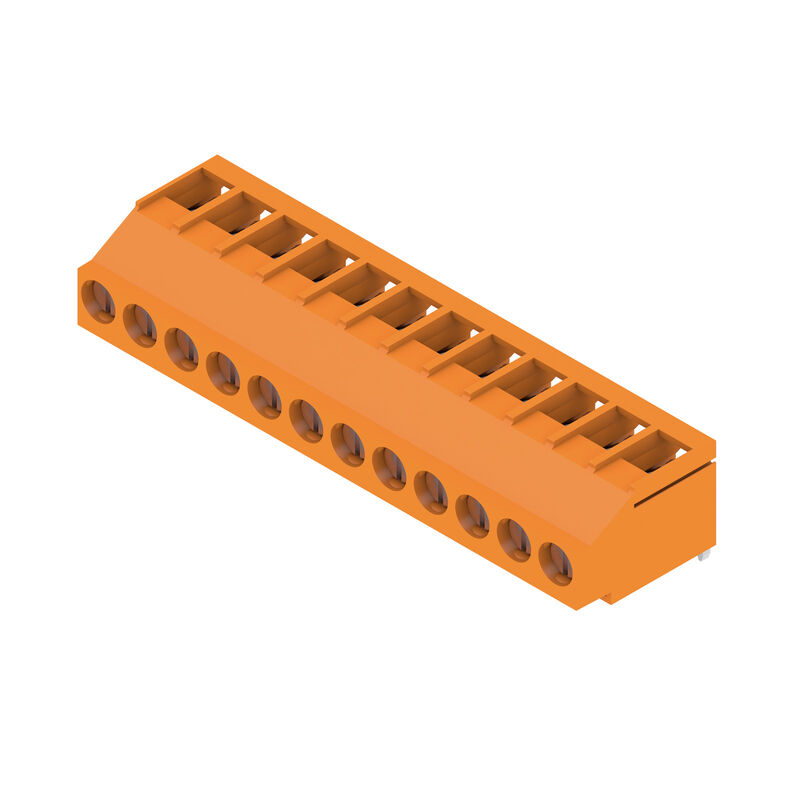

Produktillustration
LL 5.08/12/180 3.2SN OR BX
Dimensional drawing

LL 5.08/12/180 3.2SN OR BX

Kretskortsplint, 5.08 mm, Antal poler: 12, 180°, Lödstiftlängd (l): 3.2 mm, förtennad, orange, Klämbygelanslutning, Anslutningsområde, max. : 6 mm², Box

Tuotteen tunnus 2432010000
Lataa tietosivu Teknisk support Nedladdningar av produkter
Anvendte produkter 12
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Karakteristiska systemvärden Materialdata Anslutningsbara ledare Märkdata enligt IEC Märkdata enligt CSA Märkdata enligt UL 1059 Packaging Typprovningar Viktig hänvisningstext Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr. (UR)
E60693

Allmänna beställningsdata

Utförande
Kretskortsplint, 5.08 mm, Antal poler: 12, 180°, Lödstiftlängd (l): 3.2 mm, förtennad, orange, Klämbygelanslutning, Anslutningsområde, max. : 6 mm², Box
Art.nr.
2432010000
Typ
LL 5.08/12/180 3.2SN OR BX
GTIN (EAN)
4050118442588
Förp.
30 items
Produktparametrar
IEC: 500 V / 32.5 A / 0.5 - 6 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
Förpackning
Box

Mått och vikter

Djup
17,1 mm
Mélység (coll)
0,673 inch
Höjd
14,2 mm
Bygghöjd (tum)
0,559 inch
Höjd lägstbyggande
11 mm
Bredd
61,61 mm
Byggbredd (tum)
2,426 inch
Nettovikt
17,34 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Karakteristiska systemvärden

Produktfamilj
OMNIMATE Signal – serie LL
Ledaranslutningsteknik
Klämbygelanslutning
Egenskap för klämstället
WireReady
Montering på kretskortet
THT lödanslutning
Ledarutgångsriktning
180°
Delning i mm (P)
5,08 mm
Delning i tum (P)
0,2 "
Antal poler
12
Nombre de pôles
1
Uppgraderbar av kunden
Ja
Antal rader
1
maximalt radmonterbara poler per rad
24
Lödstiftlängd (l)
3,2 mm
Dimensioner för lödstift
0,75 x 0,9 mm
Diameter bestyckningshål (D)
1,3 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
Número de terminales de soldadura por polo
1
Punta de destornillador
0,6 x 3,5
Skruvmejselklinga Norm
DIN 5264
Åtdragningsmoment, min.
0,5 Nm
Åtdragningsmoment, max.
0,6 Nm
Klämskruv
M 3
Avisoleringslängd
6 mm
L1 i mm
55,88 mm
L1 i tum
2,2 "
Beröringsskydd enligt DIN VDE 0470
IP 20
Beröringsskydd enligt DIN VDE 57
fingersäker
IP20
Genomgångsmotstånd (6)
1,20 mΩ

Materialdata

Isoleringsmaterial
Wemid (PA)
Färgkod
orange
Färgtabell (jämförbar)
RAL 2000
Grupo de materiales aislantes
I
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 600
Classe d'inflammabilité selon UL 94
V-0
Kontaktmaterial
Cu-legering
Povrch kontaktu
förtennad
Coating
4-6 μm SN
Tipo de estañado
matt
Skiktstruktur för lödanslutningen
4...6 µm Sn matt
Lagertemperatur, min.
−40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
−50 °C
Driftstemperatur, max
120 °C
Temperaturområde Montage, min.
−25 °C
Temperaturområde Montage, max.
120 °C

Anslutningsbara ledare

Anslutningsområde, min.
0,13 mm²
Anslutningsområde, max.
6 mm²
Sección de conexión del conductor AWG, min.
AWG 26
Ledardiameter, AWG, max
AWG 12
Rígido, mín. H05(07) V-U
0,5 mm²
Rígido, máx. H05(07) V-U
6 mm²
Flexible, min. H05(07) V-K
0,5 mm²
Flexible, max. H05(07) V-K
4 mm²
med AEH med krage DIN 46 228/4, min.
0,5 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.
2,5 mm²
con terminal tubular, DIN 46228 pt 1, mín.
0,5 mm²
med ändhylsa enligt DIN 46 228/1, max.
2,5 mm²
Calibre macho de conformidad con la norma EN 60999 a x b; ø
2,8 mm x 2,4 mm; 3,0 mm
Anslutningsbar ledare
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        8 mm
    • Rekommenderad ändhylsa:
      0409500000
    • Avisoleringslängd:
      • nominell:
        6 mm
    • Rekommenderad ändhylsa:
      0282600000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,75 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        8 mm
    • Rekommenderad ändhylsa:
      0409600000
    • Avisoleringslängd:
      • nominell:
        6 mm
    • Rekommenderad ändhylsa:
      0282700000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      1 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        8 mm
    • Rekommenderad ändhylsa:
      0409700000
    • Avisoleringslängd:
      • nominell:
        6 mm
    • Rekommenderad ändhylsa:
      0372600000
Texto de referencia
Längd på hylsor ska väljas beroende på produkten och märkspänningen.
Ytterdiametern på plastkragen ska inte vara större än rastret (P)

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)
32,5 A
Corriente nominal, número de polos máx. (Tu=20 °C)
26 A
Märkström, min. antal poler (Tu=40°C)
27,5 A
Corriente nominal, número de polos máx. (Tu=40 °C)
22 A
Rated voltage for surge voltage class / pollution degree II/2
500 V
Rated voltage for surge voltage class / pollution degree III/2
320 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
250 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
4 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
4 kV
Korttidströmhållfasthet
3 x 1s mit 120 A

Märkdata enligt CSA

Märkspänning (användargrupp B / CSA)
300 V
Märkspänning (användargrupp D / CSA)
300 V
Märkström (användargrupp B / CSA)
20 A
Märkström (användargrupp D / CSA)
10 A
Ledardiameter AWG, min.
AWG 26
Ledardiameter AWG, max.
AWG 12

Märkdata enligt UL 1059

Institut (UR)
UR
Certifikat nr. (UR)
E60693
Märkspänning (användargrupp B / UL 1059)
300 V
Tension nominale (groupe d'utilisation D / UL 1059)
300 V
Märkström (användargrupp B / UL 1059)
20 A
Courant nominal (groupe d'utilisation D / UL 1059)
10 A
Wire cross-section, AWG, min.
AWG 26
Ledardiameter AWG, max.
AWG 12
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packaging

Förpackning
Box
VPE-längd
338 mm
VPE-bredd
130 mm
VPE-höjd
20 mm

Typprovningar

Test: Hållfasthet för märkningar
  • Test:
    ursprungsmärkning, typmärkning, typ av material, godkännande märkning UL, godkännande märkning CSA, hållbarhet
  • Utvärdering:
    tillgänglig
Test: Klämbar area
  • Standard:
    IEC 60999-1 avsnitt 7 och 9.1 / 11.99, IEC 60947-1 avsnitt 8.2.4.5.1 / 03.11
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 0,14 mm²
    • Typ av ledare och för ledararea:
      flertrådig 0,14 mm²
    • Typ av ledare och för ledararea:
      H07V-U4.0
    • Typ av ledare och för ledararea:
      H07V-K4
    • Typ av ledare och för ledararea:
      AWG 26/1
    • Typ av ledare och för ledararea:
      AWG 26/19
    • Typ av ledare och för ledararea:
      AWG 12/1
    • Typ av ledare och för ledararea:
      AWG 12/19
  • Utvärdering:
    godkänd
Test beträffande ledare som skadats och lossnat oavsiktligt
  • Standard:
    IEC 60999-1 avsnitt 9.4 / 11.99
  • Krav:
    0,2 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 26/1
    • Typ av ledare och för ledararea:
      AWG 26/19
  • Utvärdering:
    godkänd
  • Krav:
    0,3 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H05V-U0.5
    • Typ av ledare och för ledararea:
      H05V-K0.5
  • Utvärdering:
    godkänd
  • Krav:
    0,9 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H07V-U4.0
    • Typ av ledare och för ledararea:
      H07V-K4.0
    • Typ av ledare och för ledararea:
      AWG 12/1
    • Typ av ledare och för ledararea:
      AWG 12/19
  • Utvärdering:
    godkänd
Frånslagstest
  • Standard:
    IEC 60999-1 avsnitt 9.5 / 11.99
  • Krav:
    ≥10 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 26/1
    • Typ av ledare och för ledararea:
      AWG 26/19
  • Utvärdering:
    godkänd
  • Krav:
    ≥20 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H05V-U0.5
    • Typ av ledare och för ledararea:
      H05V-K0.5
  • Utvärdering:
    godkänd
  • Krav:
    ≥60 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H07V-U4.0
    • Typ av ledare och för ledararea:
      H07V-K4.0
    • Typ av ledare och för ledararea:
      AWG 12/1
    • Typ av ledare och för ledararea:
      AWG 12/19
  • Utvärdering:
    godkänd

Viktig hänvisningstext

IPC-konformitet
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Hänvisningstext

• Märkström relaterad till märkarea och min. antal poler.
• AEH utan plastkrage enligt DIN 46228/1
• AEH med plastkrage enligt DIN 46228/4
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Klassificeringar

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
