MBGE ADPT MOD2 21 POLE

MBGE ADPT MOD2 21 POLE

商品番号 8000168692
データシートのダウンロード 製品ダウンロード
関連製品 13
一般注文データ 寸法と重量 温度 公称データUL 接続データ 接続データ 評価データ 絶縁協調（EN50178） 分類

一般注文データ

Código
8000168692
Tipo
MBGE ADPT MOD2 21 POLE
GTIN (EAN)
4099987803502
数量
ST

寸法と重量

Profundidad
160,67 mm
奥行き（インチ）
6,326 inch
Altura
214,76 mm
高さ（インチ）
8,455 inch
Anchura
43,22 mm
幅（インチ）
1,702 inch
正味重量
1.000 g

温度

保管温度
-20...70 °C
動作温度
-20...50 °C

公称データUL

Temperatura de almacenamiento UL, min.
-20 °C
Temperatura de almacenamiento UL, máx.
70 °C
Temperatura de funcionamiento UL, máx.
50 °C
Temperatura de funcionamiento UL, mín.
-20 °C
Corriente nominal Imáx.
40 A
定格電圧 UN
250 V

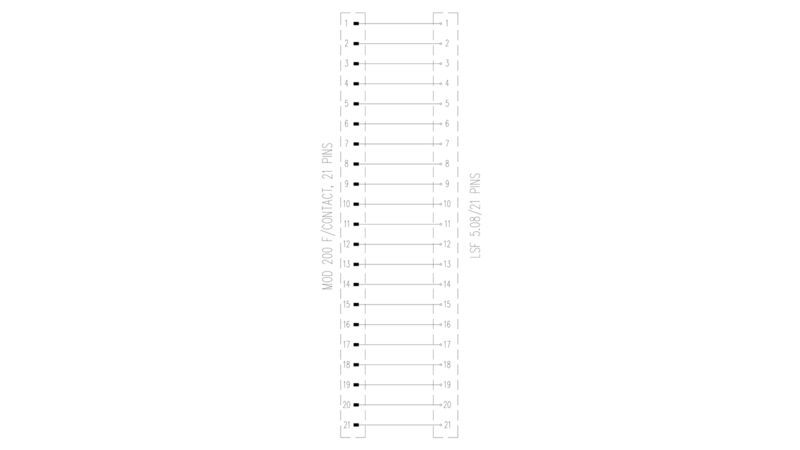

接続データ

接続 （フィールド側）
Modicon 200, 21 pole connector
極数 （コントロール側）
21 極

接続データ

Conexión a PLC
新 PLC 端子台またはハードワイヤード
接続 （フィールド側）
Modicon 200, 21 pole connector
極数（コントロール側）
21 P

評価データ

動作電圧
250 V
チャネルごとの最大電流
5,5 A
合計動作電流
40 A

絶縁協調（EN50178）

定格絶縁電圧
300 V
サージ電圧カテゴリー
II
汚染度レベル
2
パルス電圧テスト （1,2/50μs）
2,5 kV
絶縁テスト電圧 AC
1,8 kV

分類

ETIM 8.0
EC002584
ETIM 9.0
EC002584
ETIM 10.0
EC002584
ECLASS 14.0
27-33-02-92
ECLASS 15.0
27-33-02-92
