MCZ PT100/3 CLP 0...120C

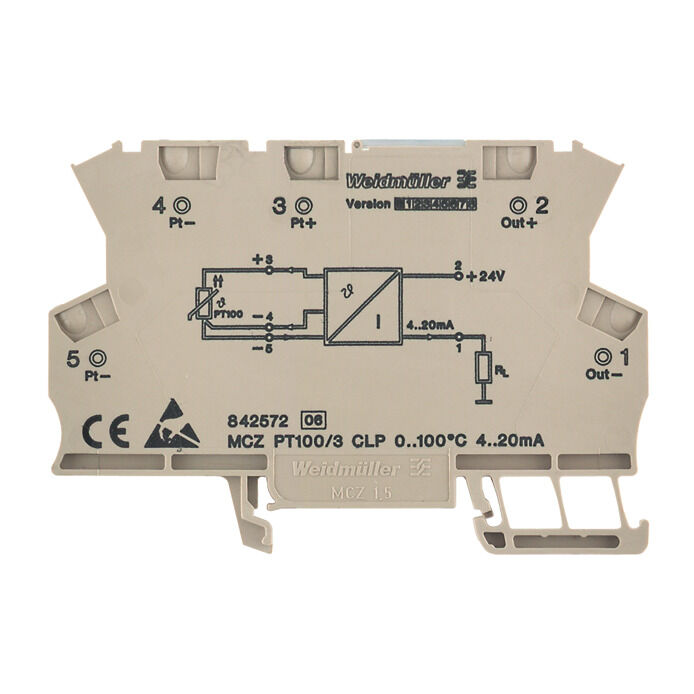

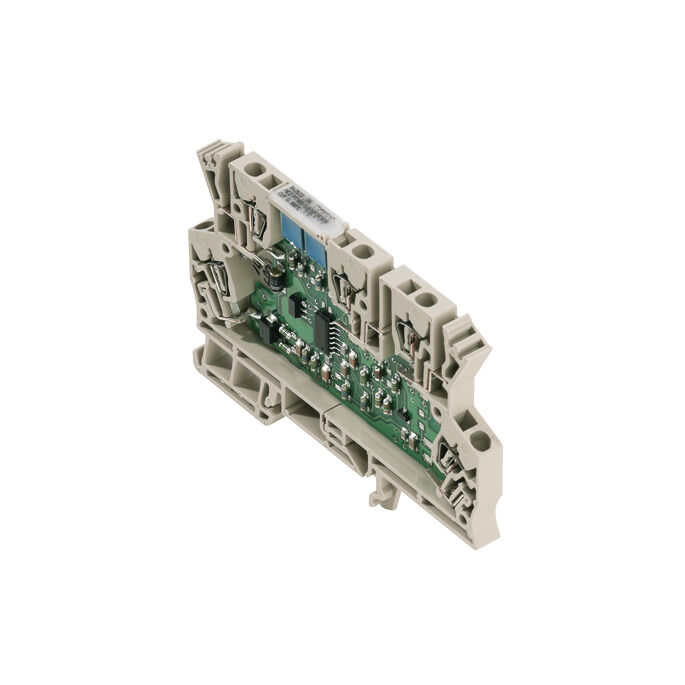

Illustration du produit
MCZ PT100/3 CLP 0...120C
MCZ PT100/3 CLP 0...120C

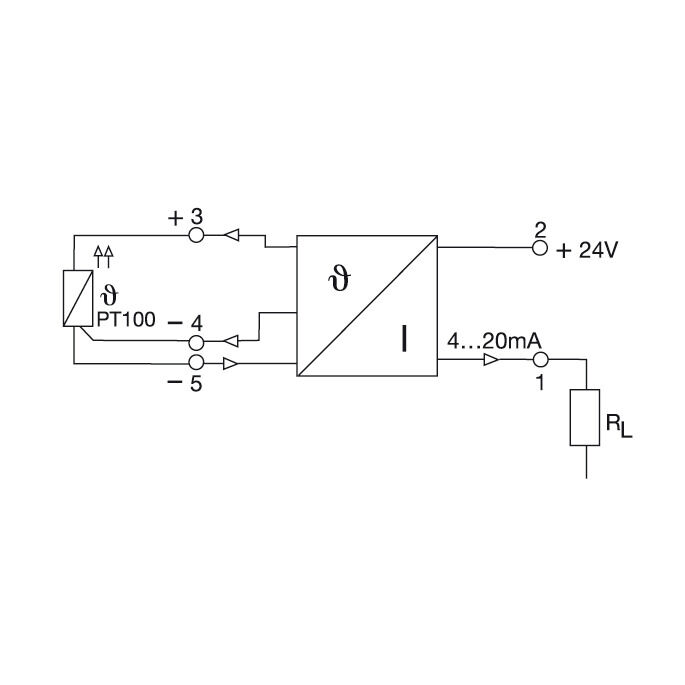

Connection diagram
MCZ PT100/3 CLP 0...120C

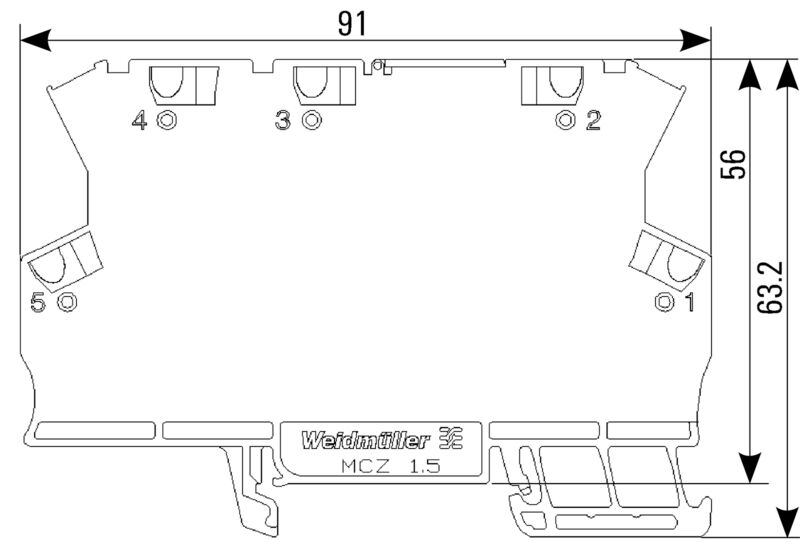

Dessin coté
dimensions

MCZ PT100/3 CLP 0...120C

Convertisseurs de signaux de température, Technique de raccordement à 2 / 3 conducteurs, Alimenté par les boucles de courant de sortie, Raccordement à ressort, Sortie : 4-20 mA

Référence produit 8483680000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 6 Autres produits de la même gamme 8
Informations générales de commande Dimensions et poids Températures Probabilité d'échec Conformité environnementale du produit Entrée Sortie Caractéristiques générales Coordination de l'isolation Caractéristiques de raccordement Classifications Textes de description Agréments

Informations générales de commande

Version
Convertisseurs de signaux de température, Technique de raccordement à 2 / 3 conducteurs, Alimenté par les boucles de courant de sortie, Raccordement à ressort, Sortie : 4-20 mA
Référence
8483680000
Type
MCZ PT100/3 CLP 0...120C
GTIN (EAN)
4032248157853
Qté.
10  Pièce

Dimensions et poids

Profondeur
63,2  mm
Profondeur (pouces)
2,488  inch
Largeur
6  mm
Largeur (pouces)
0,236  inch
Longueur
91  mm
Longueur (pouces)
3,583  inch
Poids net
29  g

Températures

Température de stockage
-25 °C...85 °C
Température de fonctionnement
-25 °C...50 °C

Probabilité d'échec

SIL selon IEC 61508
Aucun
MTTF
1 060  a

Conformité environnementale du produit

Statut de conformité RoHS
Conforme avec exemption
Exemption RoHS (le cas échéant/connue)
6c, 7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
c2a21576-d875-4548-ae68-5e7f85ddf0c7

Entrée

Alimentation capteur
0,8 mA / 9…30 V DC
Capteur
PT100 (3 wire)
Nombre d'entrées
1
Plage d#92entrée de température
0...120 °C

Sortie

Courant de faible impédance
≤ 600 Ω
Courant de sortie
4...20 mA (boucle de courant) à 9...30 V DC
Nombre de sorties
1

Caractéristiques générales

Altitude de service
≤ 2000 m
Coefficient de température
Max. ± 250 ppm/K
Configuration
Aucune
Consommation de puissance nominale
2  VA
Degré de protection
IP20
Dérive à long terme
0
Isolation galvanique
sans isolation
Linéarité
Oui
Précision
Type : 0,2 %, max. 0,5 % v. FSR
Rail
TS 35
Réponse à un échelon
10 ms
Tension d'alimentation
Alimenté par la boucle de sortie
max. 30 V/ min. 9 V + (20 mA x RL)

Coordination de l'isolation

Catégorie de surtension
I
Degré de pollution
2
Isolation galvanique
sans isolation
Normes CEM
EN 61000-6
Tension nominale (texte)
50 V

Caractéristiques de raccordement

Type de raccordement
Raccordement à ressort
Sections de raccordement, raccordement nominal
1,5  mm²
Plage de serrage, min.
0,5  mm²
Plage de serrage, max.
1,5  mm²
Section de raccordement du conducteur, AWG, min.
AWG 26
Section de raccordement du conducteur, AWG, max.
AWG 16
Section de raccordement du conducteur, min.
0,5  mm²
Section de raccordement du conducteur, max.
1,5  mm²
Section de raccordement du conducteur, rigide, min. (AWG)
AWG 26
Section de raccordement du conducteur, rigide, max. (AWG)
AWG 16
Section de raccordement du conducteur, souple, min.
0,5  mm²
Section de raccordement du conducteur, souple, max.
1,5  mm²
Section de raccordement du conducteur, souple, min. (AWG)
AWG 26
Section de raccordement du conducteur, souple, max. (AWG)
AWG 16
Section de raccordement du conducteur, souple avec embout DIN 46228/4, min.
0,5  mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, max.
1,5  mm²
Section de raccordement du conducteur, souple, embout (DIN 46228-1), min.
0,5  mm²
Section de raccordement du conducteur, souple, embout (DIN 46228-1), max.
1,5  mm²

Classifications

ETIM 6.0
EC002919
ETIM 7.0
EC002919
ETIM 8.0
EC002919
ETIM 9.0
EC002919
ETIM 10.0
EC002919
ECLASS 9.0
27-21-01-29
ECLASS 9.1
27-21-01-29
ECLASS 10.0
27-21-01-29
ECLASS 11.0
27-21-01-29
ECLASS 12.0
27-21-01-29
ECLASS 13.0
27-21-01-29
ECLASS 14.0
27-21-01-29
ECLASS 15.0
27-21-01-29

Textes de description

Spécification longue

Convertisseur de mesure de température PT100, alimentation par boucle de sortie,
technique de raccordement à 3 fils
Convertisseur de mesure RTD d'une largeur de 6 mm, alimentation par boucle de sortie 4 à 20 mA
sans isolation galvanique, pour la transmission de signaux PT100 à 2/3 fils.
Plage de température d'entrée 0 à +120 °C.

Boîtier juxtaposable pour montage sur rail profilé TS35
Dimensions: L/l/H 91/ 6/ 63,2 mm
Raccordement à ressort / section nominale 1,5 mm2
Degré de protection: IP 20

Entrée                          PT100, 2/3 fils
Sortie                                              4 à 20 mA
Résistancede charge             < 600 Ohm/
Défaut de transmission             < 0,2 % v. E.
Alimentation auxiliaire                                     supérieure à Boucle de courant 4 à 20 mA
Plage de température
ambiante 0°C à +50 °C

Isolation                                pas d'isolation galvanique
Agréments cURus, CSA




Type                                                           MCZ PT100/3 CLP 0 à 120C


Spécification succincte .

Convertisseur de mesure de température PT100, alimentation par boucle de sortie,
technique de raccordement à 3 fils
Convertisseur de mesure RTD d'une largeur de 6 mm, alimentation par boucle de sortie 4 à 20 mA
sans isolation galvanique, pour la transmission de signaux PT100 à 2/3 fils.
Plage de température d'entrée 0 à +120 °C.





Agréments

Agréments
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
ROHS
Conforme
