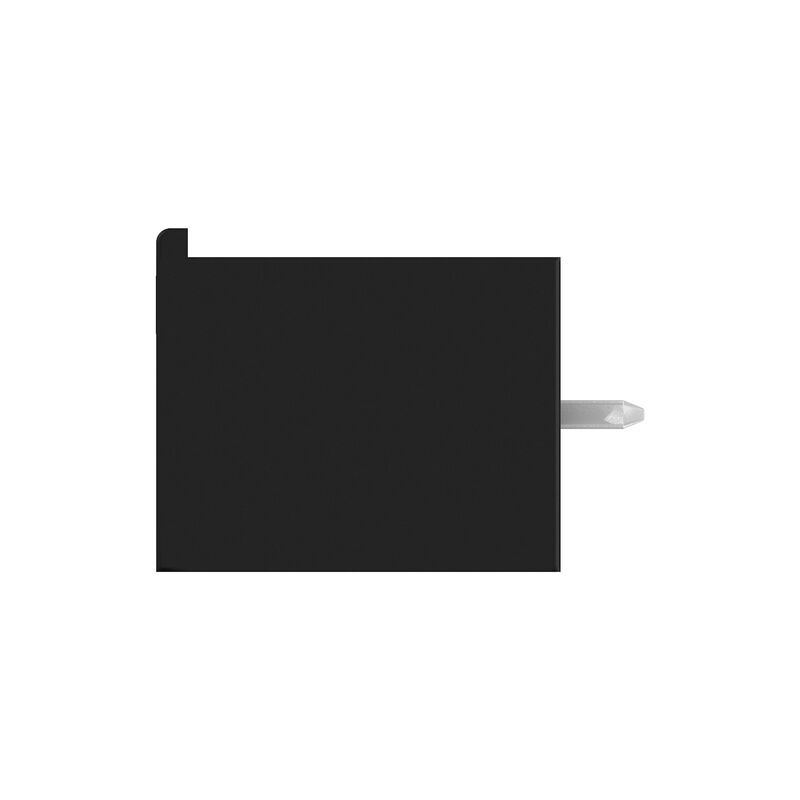

Dimensional drawing
MHS 5/03 V T3 B T
MHS 5/03 V T3 B T

MHS 5/03 V T3 B T

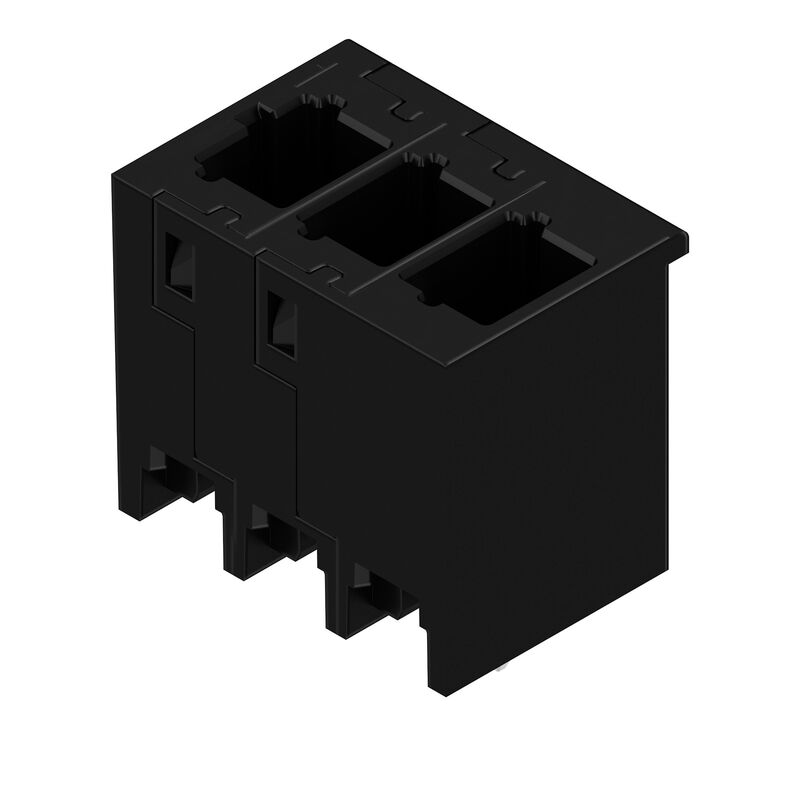

Штекерный соединитель печатной платы, Штырьковый соединитель, Соединение THT/THR под пайку, Шаг в мм (P): 5.00 mm, Количество полюсов: 3, 180°, Tube

№ продукта 8000072430
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Является эквивалентом 3 Связанные продукты 11
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Системные характеристики Данные о материалах Номинальные характеристики по IEC Номинальные характеристики по UL 1059 Важное примечание Классификации

Сертификаты

Approvals
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E60693

Основные данные для заказа

Version
Штекерный соединитель печатной платы, Штырьковый соединитель, Соединение THT/THR под пайку, Шаг в мм (P): 5.00 mm, Количество полюсов: 3, 180°, Tube
Order No.
8000072430
Type
MHS 5/03 V T3 B T
GTIN (EAN)
4064675422983
Кол.
33 Штука
Продуктное отношение
IEC: 400 V / 25.3 A
UL: 300 V / 18.5 A
Упаковка
Tube

Размеры и массы

Depth
11,9 mm
Глубина (дюймов)
0,469 inch
Height
17,2 mm
Высота (в дюймах)
0,677 inch
Высота, мин.
14 mm
Width
16,38 mm
Ширина (в дюймах)
0,645 inch
Масса нетто
2,614 g

Температуры

Ambient temperature
-50 °C…125 °C

Экологическое соответствие изделия

RoHS Compliance Status
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Системные характеристики

Produktfamilie
OMNIMATE 4.0
Typ připojení
Соединение с платой
Монтаж на печатной плате
Соединение THT/THR под пайку
Шаг в мм (P)
5 mm
Шаг в дюймах (P)
0,197 "
Угол вывода
180°
Počet pólů
3
Počet pájených kolíků na pól
1
Pájecí kolík, délka (l)
3,2 mm
Размеры выводов под пайку
1,0 x 1,0 mm
Диаметр отверстия припойного ушка (D)
1,4 mm
Допуск на диаметр отверстия припойного ушка (D)
+ 0,1 мм
Наружный диаметр площадки под пайку
2,3 mm
Диаметр отверстия трафарета
2,1 mm
L1 в мм
10 mm
L1 в дюймах
0,394 "
Количество рядов
1
Количество полюсных рядов
1
Защита от прикосновения согласно DIN VDE 57 106
Безопасный на ощупь на верхней части печатной монтажной платы
Защита от прикосновения согласно DIN VDE 0470
IP 20
Вид защиты
IP20
Объемное сопротивление
≤5 mΩ
Циклы коммутации
≥ 25
Усилие вставки на полюс, макс.
8,5 N
Усилие вытягивания на полюс, макс.
8,5 N

Данные о материалах

Isoleringsmaterial
PA 9T
Colour
черный
Colour chart (similar)
RAL 9011
Insulating material group
I
Сравнительный показатель пробоя (CTI)
≥ 600
Moisture Level (MSL)
1
Класс пожаростойкости UL 94
V-0
Material del contacto
CuMg
Contact material
Сплав меди
Поверхность контакта
луженые
Тип лужения
матовый
Температура хранения, мин.
-25 °C
Температура хранения, макс.
55 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
100 °C

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
25,3 A
정격 전류, 최대 극 수(Tu=20°C)
20,8 A
Rated current, min. number of poles (Tu=40°C)
21,8 A
Rated current, max. number of poles (Tu=40°C)
18 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
400 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
320 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
250 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
4 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
4 kV
Clearance, min.
4 mm
Krypsträcka, min.
5,4 mm

Номинальные характеристики по UL 1059

Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Номинальное напряжение (группа использования D/UL 1059)
300 V
Номинальное напряжение (группа использования F/UL 1059)
420 V
Номинальный ток (группа использования B/UL 1059)
18,5 A
Номинальный ток (группа использования D/UL 1059)
10 A
Odkaz na hodnoty pro schválení
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.
Povrchová vzdálenost, min.
5,6 mm
Vzdušná vzdálenost, min.
4 mm

Важное примечание

IPC conformity
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Notes

• Номинальный ток указан для номин. сечения и мин. числа контактов.
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• Диаметр монтажной петельки D = 1,4+0,1мм
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев
