MHS 5/09 W T3 B T

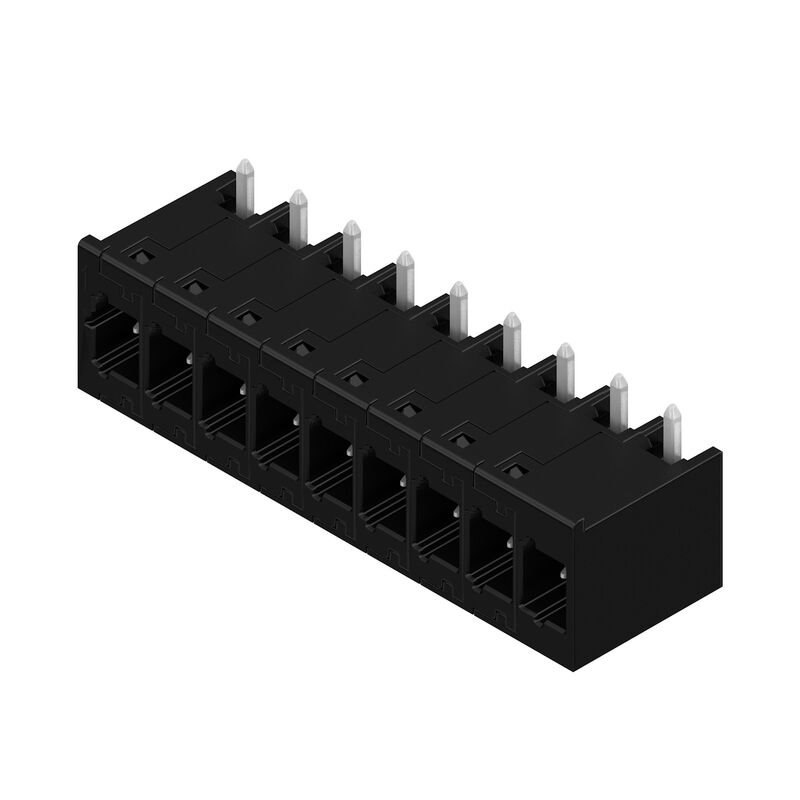

Obrázek výrobku
MHS 5/09 W T3 B T

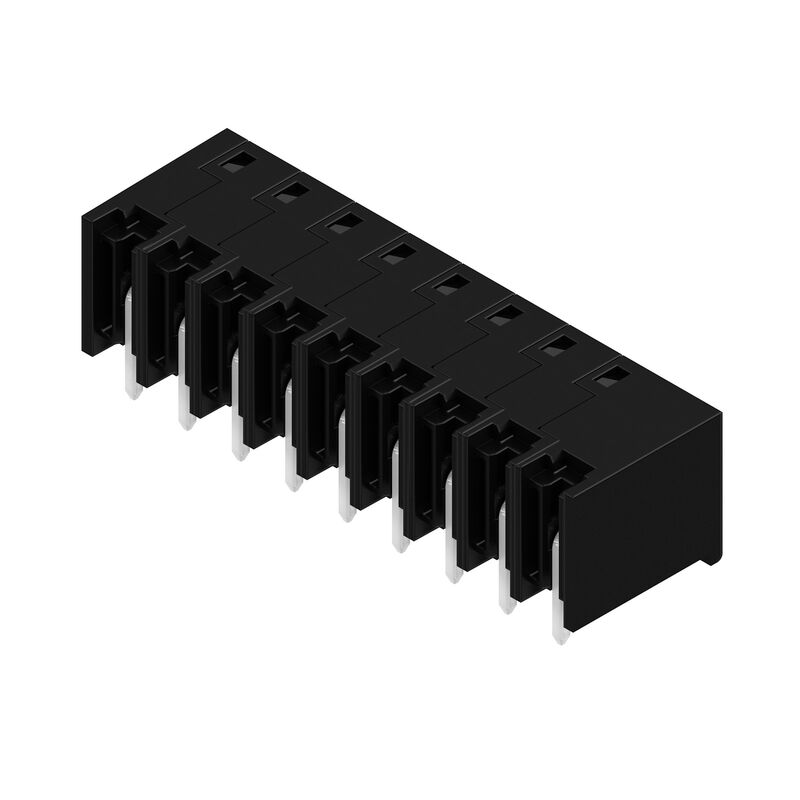

Obrázek výrobku
MHS 5/09 W T3 B T
Dimensional drawing
MHS 5/09 W T3 B T
MHS 5/09 W T3 B T

MHS 5/09 W T3 B T

Złącze wtykowe do druku, Listwa męska, Połączenie lutowane THT/THR, Raster w mm (P): 5.00 mm, Liczba biegunów: 9, 270°, Tube

Nr. produktu 8000072512
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Jest odpowiednikiem 2 Produkty pokrewne 11
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Specyfikacje systemu Dane materiałowe Dane znamionowe wg IEC Dane znamionowe wg UL 1059 Ważna informacja Klasyfikacje

Dopuszczenia

Schválení
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

Ogólne dane zamówieniowe

Verze
Złącze wtykowe do druku, Listwa męska, Połączenie lutowane THT/THR, Raster w mm (P): 5.00 mm, Liczba biegunów: 9, 270°, Tube
Číslo objednávky
8000072512
Typ
MHS 5/09 W T3 B T
GTIN (EAN)
4064675330844
Ilość
11 szt.
parametry produktu
IEC: 400 V / 26.8 A
UL: 300 V / 18.5 A
opakowanie
Tube

Wymiary i masa

Hloubka
14 mm
Głębokość (cale)
0,551 inch
Výška
14,1 mm
Wysokość (cale)
0,555 inch
Najmniejsza wysokość montażu
10,9 mm
Šířka
46,38 mm
Szerokość (cale)
1,826 inch
Masa netto
7,129 g

Temperatury

Okolní teplota
-50 °C…125 °C

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Specyfikacje systemu

Skupina produktů
OMNIMATE 4.0
Typ připojení
Przyłącze dla obwodu drukowanego
montaż na płytce drukowanej
Połączenie lutowane THT/THR
Raster w mm (P)
5 mm
Raster w calach (P)
0,197 "
kąt odejścia
270°
Počet pólů
9
Počet pájených kolíků na pól
1
Pájecí kolík, délka (l)
3,2 mm
Wymiary kołka lutowniczego
1,0 x 1,0 mm
Średnica otworu oczka lutowniczego (D)
1,4 mm
Tolerancja średnicy otworu oczka lutowniczego (D)
+ 0,1 mm
Średnica zewnętrzna pola lutowniczego
2,3 mm
Średnica otworu w szablonie
2,1 mm
L1 in mm
40 mm
L1 w calach
1,575 "
Liczba rzędów
1
liczba rzędów z biegunami
1
zabezpieczenie przed dotykiem wg DIN VDE 57 106
Zabezpieczenie przed dotknięciem powyżej płytki drukowanej
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20
Stopień ochrony
IP20
Rezystancja skrośna
≤5 mΩ
Cykle wpinania
≥ 25
Siła wtykania/biegun, maks.
8,5 N
Siła ciągnięcia / biegun, maks.
8,5 N

Dane materiałowe

Materiał izolacyjny
PA 9T
Barwny
czarny
Tabela kolorów (podobny)
RAL 9011
grupa materiałów izolacyjnych
I
Porównywalny wskaźnik śledzenia (CTI)
≥ 600
Moisture Level (MSL)
1
Klasa palności wg UL 94
V-0
podstawowy materiał styku
CuMg
Materiał styków
Stop Cu
Powierzchnia styku
cynowana
Typ cynowania
matowe
Temperatura magazynowania, min.
-25 °C
Temperatura magazynowania, max.
55 °C
Temperatura pracy, min.
-50 °C
Temperatura pracy, max.
100 °C

Dane znamionowe wg IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
26,8 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
19,7 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
23,1 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
16,9 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
400 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
320 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
250 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
4 kV
Odstęp izolacyjny po izolacji, min.
5,4 mm
Odstęp izolacyjny powietrzny, min.
4 mm

Dane znamionowe wg UL 1059

Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa F / UL 1059)
420 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
18,5 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
10 A
Odkaz na hodnoty pro schválení
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.
Povrchová vzdálenost, min.
5,6 mm
Vzdušná vzdálenost, min.
4 mm

Ważna informacja

Zgodność IPC
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Uwagi
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Symbol P na rysunkach oznacza raster
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Średnica oczka lutowniczego D = 1,4 + 0,1 mm
  • Zgodnie z normą IEC 61984, złącza OMNIMATE są złączami bez zdolności wyłączania (COC). Podczas stosowania zgodnie z przeznaczeniem złącza nie mogą być włączane ani wyłączane pod napięciem ani w obciążeniem
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Klasyfikacje

    ETIM 8.0
    EC002637
    ETIM 9.0
    EC002637
    ETIM 10.0
    EC002637
    ECLASS 14.0
    27-46-02-01
    ECLASS 15.0
    27-46-02-01
