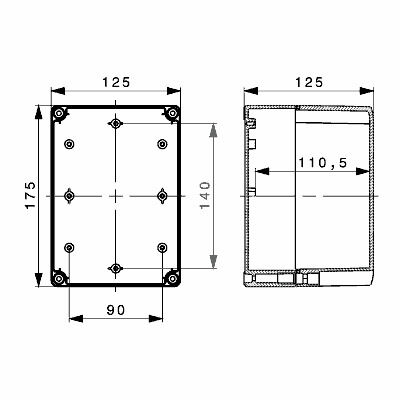

MPC 12/17/12 7035
그림과 유사
Abbildung ähnlich
MPC 12/17/12 7035

MPC 12/17/12 7035

MPC (폴리카보네이트 빈 인클로저), 빈 인클로저, 직선, 높이: 125 mm, 너비: 175 mm, 깊이: 125 mm, 기본 재질: PC, 미처리, 밝은 회색

항목 번호 9535330000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 12 관련 제품 2
승인 일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 케이블 글랜드, 오른쪽 케이블 글랜드, 상부/하부 Номер сертификата корпуса General information 수평 어셈블리 수직 어셈블리 분류

승인

ROHS
준수

일반 주문 데이터

Wersja
MPC (폴리카보네이트 빈 인클로저), 빈 인클로저, 직선, 높이: 125 mm, 너비: 175 mm, 깊이: 125 mm, 기본 재질: PC, 미처리, 밝은 회색
Nr zam.
9535330000
Typ
MPC 12/17/12 7035
GTIN(EAN)
4032248009220
수량
1 items

치수 및 중량

Głębokość
125 mm
깊이 (인치)
4,921 inch
Wysokość
125 mm
높이 (인치)
4,921 inch
Szerokość
175 mm
폭 (인치)
6,89 inch
Masa netto
523 g

온도

Temperatura eksploatacyjna
-50 °C...130 °C

환경 제품 규정 준수

Status zgodności z dyrektywą RoHS
준수, 예외 미존재
REACH SVHC
0.1 wt% 이상의 SVHC 없음

케이블 글랜드, 오른쪽

M12
6
M16
4
M20
4

케이블 글랜드, 상부/하부

M12
4
M16
3
M20
3

Номер сертификата корпуса

Deklaracja zgodność nr. (DoC LVD)
DoC DE PS2420 201008 001ISS00

General information

Grubość materiału
3,5 mm
liczba śrub mocujących wieko
4
Materiał podstawowy
PC
materiał uszczelniający
폴리우레탄
mocowanie do wbudowania
셀프-태핑 스크류 활용
mocowanie obudowy
구멍 4.5 mm
Mocowanie wieka
4 폴리아미드 십자 스크류
Moment dokręcania śrub wieka
0,8 Nm
obszary zastosowania
빌딩 시스템 및 기술
운송
포장 산업
기계 제작
otwór manipulacyjny szerokość
171,5 mm
otwór manipulacyjny wysokość
121,5 mm
Pokrywa
예
Powierzchnia
미처리
Płytka kołnierzowa
아니요
Stopień ochrony
IP66
IP67
Temperatura pracy, max.
130 °C
Temperatura pracy, min.
-50 °C
udarność
IK08
Wskazówka montażowa
스크류 장착

수평 어셈블리

Number of DIN rails and terminals (10 mm², horizontal)
1x11
Number of DIN rails and terminals (16 mm², horizontal)
1x5
Number of DIN rails and terminals (2.5 mm², horizontal)
1x22
Number of DIN rails and terminals (35 mm², horizontal)
1x4
Number of DIN rails and terminals (4 mm², horizontal)
1x19
Number of DIN rails and terminals (6 mm², horizontal)
1x14

수직 어셈블리

Number of DIN rails and terminals (10 mm², vertical)
1x6
Number of DIN rails and terminals (16 mm², vertical)
1x5
Number of DIN rails and terminals (2.5 mm², vertical)
1x13
Number of DIN rails and terminals (35 mm², vertical)
1x4
Number of DIN rails and terminals (4 mm², vertical)
1x11
Number of DIN rails and terminals (6 mm², vertical)
1x8

분류

ETIM 8.0
EC000261
ETIM 9.0
EC000261
ETIM 10.0
EC000261
ECLASS 14.0
27-18-01-01
ECLASS 15.0
27-18-01-01
