MPC 17/25/15 TRSP

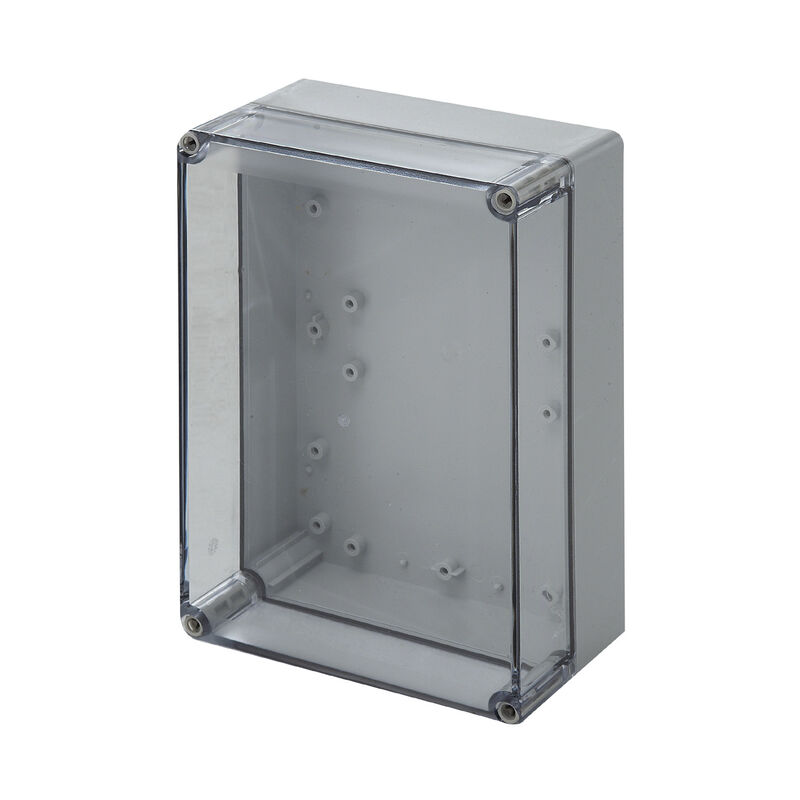

Podobné ilustraci
Abbildung ähnlich

MPC 17/25/15 TRSP

MPC (prázdná polykarbonátová skříň), Prázdný plášť, Výška: 175 mm, Šířka: 250 mm, Hloubka: 150 mm, Základní materiál: PC, neošetřené, Světle šedá, Transparentní

ID výrobku 9535500000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 12 Příbuzné výrobky 2
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Kabelové průchodky, pravá strana Kabelové průchodky, nahoře/dole Номер сертификата корпуса Datos generales Svislá montáž Svislá montáž Klasifikace

Osvědčení

ROHS
Shoda

Všeobecné objednací údaje

Verze
MPC (prázdná polykarbonátová skříň), Prázdný plášť, Výška: 175 mm, Šířka: 250 mm, Hloubka: 150 mm, Základní materiál: PC, neošetřené, Světle šedá, Transparentní
Číslo objednávky
9535500000
Typ
MPC 17/25/15 TRSP
GTIN (EAN)
4032248015344
Množství
1 ks

Rozměry a hmotnosti

Hloubka
150 mm
Hloubka (v palcích)
5,905 inch
Výška
175 mm
Výška (v palcích)
6,89 inch
Šířka
250 mm
Šířka (v palcích)
9,842 inch
Čistá hmotnost
787,6 g

Teploty

Provozní teplota
-50 °C...130 °C

Shoda produktu s prostředím

RoHS Compliance Status
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Kabelové průchodky, pravá strana

M12
9
M16
7
M20
6

Kabelové průchodky, nahoře/dole

M12
6
M16
4
M20
4

Номер сертификата корпуса

Declaration of Conformatiy No. (DoC LVD)
DoC DE PS2420 201008 001ISS00

Datos generales

-50 °C
Access opening: height
171,5 mm
Access opening: width
246,5 mm
Areas of use
Building systems and technology
Transportation
Packaging industry
Machine construction
Basic material
Poliwęglan
Enclosure attachment
Holes 4.5 mm
Flange plate
No
Impact resistance
IK08
Installation advice
Šroubová montáž
Integral fixing
díky samořezným šroubům
Lid
Ano
Lid attachment
4 šrouby s křížovou hlavou z polyamidu
Material thickness
3,5 mm
Number of lid screws
4
Operating temperature, max.
130 °C
Protection degree
IP66
IP67
Seal material
Polyuretan
Surface finish
neošetřené
Torque for lid screws
0,8 Nm

Svislá montáž

WDU 10 / ZDU 10
1x19
WDU 16 / ZDU 16
1x9
WDU 2,5 / ZDU 2,5 / IDU 2,5
1x37
WDU 35 / ZDU 35
1x7
WDU 4 / ZDU 4
1x31
WDU 6 / ZDU 6
1x23

Svislá montáž

WDU 10 / ZDU 10
1x19
WDU 16 / ZDU 16
1x15
WDU 2,5 / ZDU 2,5 / IDU 2,5
1x37
WDU 35 / ZDU 35
1x11
WDU 4 / ZDU 4
1x31
WDU 6 / ZDU 6
1x23

Klasifikace

ETIM 8.0
EC000261
ETIM 9.0
EC000261
ETIM 10.0
EC000261
ECLASS 14.0
27-18-01-01
ECLASS 15.0
27-18-01-01
