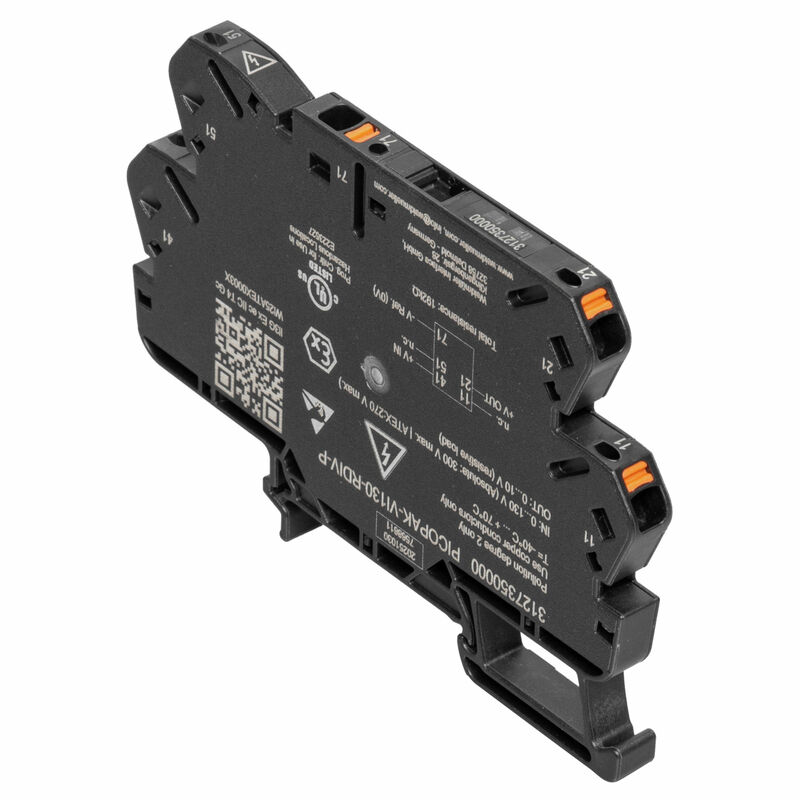

PICOPAK-VI130-RDIV-P
Bildliknande
PICOPAK-VI130-RDIV-P
PICOPAK-VI130-RDIV-P
Dimensional drawing

PICOPAK-VI130-RDIV-P

Datablad endast i informationssyfte

Spänningsdelare, Ingång : 0…130 V DC, Utgång : 0-10 V, Matningsspänning: Ingen extern försörjning

Produkt-ID 3127350000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 8 Är tillbehör till 1 Använda produkter 2
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Sannolikhet för bortfall Ingång Utgång Allmänna uppgifter Isolationskoordination Anslutningsdata Artikelbeskrivning Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat-Nr. (cULus)
E141197

Allmänna beställningsdata

Utförande
Spänningsdelare, Ingång : 0…130 V DC, Utgång : 0-10 V, Matningsspänning: Ingen extern försörjning
Art.nr.
3127350000
Typ
PICOPAK-VI130-RDIV-P
GTIN (EAN)
4099987294935
Förp.
10 items

Mått och vikter

Djup
62,5 mm
Byggdjup (tum)
2,461 inch
Höjd
89,4 mm
Bygghöjd (tum)
3,52 inch
Bredd
6,4 mm
Byggbredd (tum)
0,252 inch
Nettovikt
24 g

Temperaturer

Lagertemperatur
-40 °C...85 °C
Omgivningstemperatur
-40 °C…70 °C
Drifttemperatur
-40 °C...70 °C
Fuktighet vid driftstemperatur
5–95 % rel. fuktighet
Fuktighet
5...95 % (ingen daggbildning)

Sannolikhet för bortfall

SIL enligt IEC 61508
Ingen

Ingång

Antal ingångar
1
Mätområde ingång
0…130 V DC
max. Spänning
300 V
Motstånd
192 kΩ

Utgång

Antal utgångar
1
Utgångsspänning, kommentar
0...10 V

Allmänna uppgifter

Användningsområde
Spänningsdelare
Förhållandet mellan totalt spänning och partiell spänning vid en last på 1 ΜΩ
13,3:1
Höjdområde för drift
≤ 2000 m
Konfiguration
ingen
Matningsspänning
Ingen extern försörjning
noggrannhet
≤ 1 % (grundläggande fel vid utgång, fullskala) av spänningsdelare
Nominell strömförbrukning
1 VA
Skyddsklass
IP20

Isolationskoordination

Isolationsspänning utgång/jord
1 500 kV
Stöthållspänning
2,5 kV

Anslutningsdata

Avisoleringslängd
9 mm
Anslutningstyp
PUSH IN
Avisoleringslängd nominellt
9 mm
Ledardiameter, entrådig min.
0,14 mm²
Ledardiameter, entrådig max.
1,5 mm²
Ledardiameter, entrådig, min. (AWG)
AWG 26
Ledardiameter, entrådig, max. (AWG)
AWG 14
Ledardiameter, fintrådig, max.
0,14 mm²
Ledardiameter, fintrådig med ändhylsa (DIN 46228/1), min
0,14 mm²
Ledardiameter, fintrådig med ändhylsaH (DIN 46228/1), max.
1,5 mm²

Artikelbeskrivning

Produktbeteckning
Apparaten är en spänningsdelare som minskar ingångsspänningar från vätgasstackar och batterilagringssystem till en maximal utmatning på 10 V. Utgången är ansluten en till en ACT20C-8AI-MRTU-DC-S med en analog ingång på högst 10 V. Apparaten är avsedd för användning i industriella omgivningar.

Klassificeringar

ETIM 8.0
EC002653
ETIM 9.0
EC002653
ETIM 10.0
EC002653
ECLASS 14.0
27-21-01-20
ECLASS 15.0
27-21-01-20
