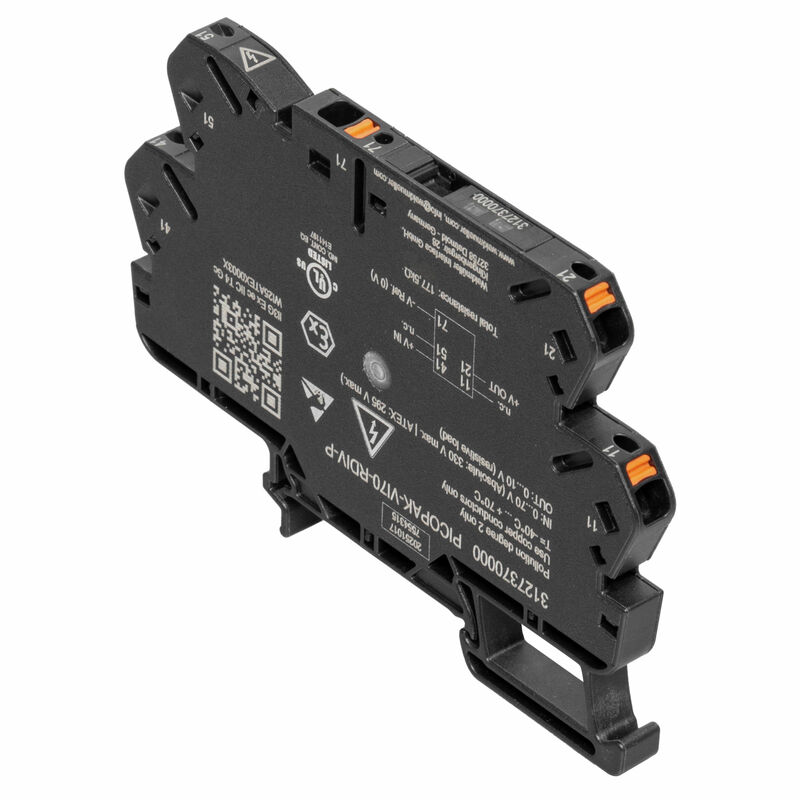

PICOPAK-VI70-RDIV-P
与插图相似
PICOPAK-VI70-RDIV-P
PICOPAK-VI70-RDIV-P

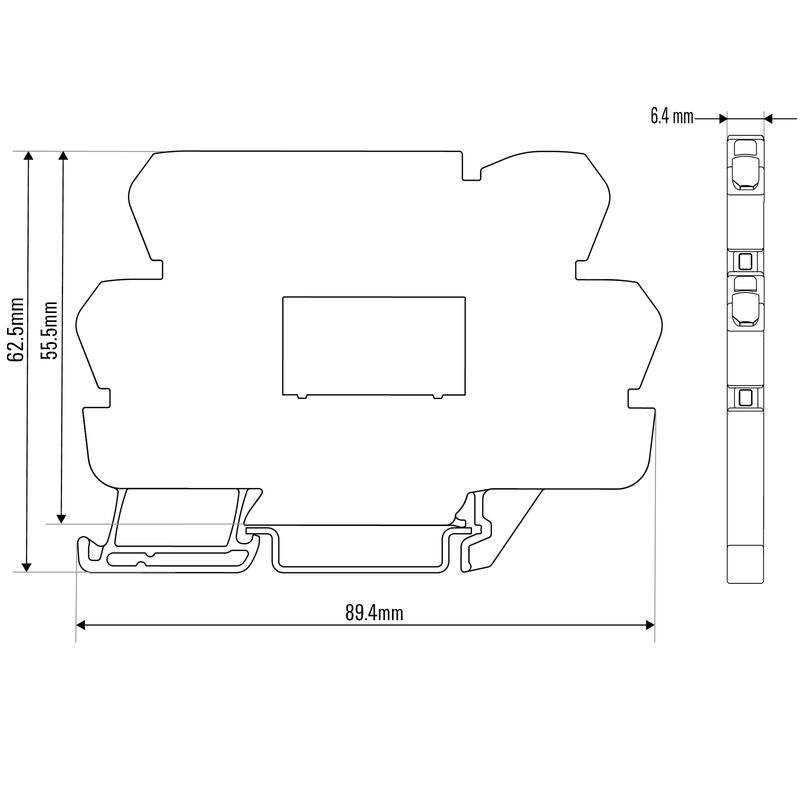

Dimensional drawing

PICOPAK-VI70-RDIV-P

数据表仅供参考

信号转换器/隔离器, 输入 : 0…70 V DC, 输出 : 0-10 V, 电源电压: 无外置电源

商品编号 3127370000
下载技术数据页 工程支持 产品下载
配件 8 是附件 1 相关商品 2
审批 通用订货数据 尺寸和重量 温度 失效概率 输入 输出 Общие данные 绝缘参数 联接参数 产品描述 分类

审批

认证
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate no. (cULus)
E141197

通用订货数据

版本
信号转换器/隔离器, 输入 : 0…70 V DC, 输出 : 0-10 V, 电源电压: 无外置电源
订货号
3127370000
类型
PICOPAK-VI70-RDIV-P
GTIN (EAN)
4099987294959
数量
10 PC

尺寸和重量

深
62.5 mm
深度 (英寸)
2.461 inch
高度
89.4 mm
高度 (英寸)
3.52 inch
宽度
6.4 mm
宽度 (英寸)
0.252 inch
净重
24 g

温度

Температура хранения
-40 °C...85 °C
Температура окружающей среды
-40 °C…70 °C
Рабочая температура
-40 °C...70 °C
操作温度下的湿度
5 - 95% 相对湿度
湿度
0...90 % （无凝结）

失效概率

SIL 符合 IEC 61508
无

输入

导线电阻
177.5 kΩ
最大电压
330 V
输入数量
1
输入测量范围
0…70 V DC

输出

输出电压，备注
0...10 V
输出路数
1

Общие данные

Configuration
none
Potencia admitida nominal
1 VA
Ratio of total voltage to partial voltage at a load of 1 MΩ
7:1
Stupeň krytí
IP20
Üzemi magasság
≤ 2000 m
应用范围
分压器
电源电压
无外置电源
精度
分压器基本误差 ≤1%（输出满量程时）

绝缘参数

抗冲击耐压
2.5 kV
绝缘电压 输出对地
1,500 kV

联接参数

剥线长度
9 mm
联接类型
PUSH IN
额定连接下的裸线长度
9 mm
单股导线的最小压接面积
0.14 mm²
单股导线最大截面
1.5 mm²
单股导线的最小压接面积 (AWG)
AWG 26
单股导线的最大压接面积 (AWG)
AWG 14
最大压接面积 软导线
0.14 mm²
软导线的最小压接面积，带管状端头 (DIN 46228-1)
0.14 mm²
软导线的最大压接面积，带管状端头 (DIN 46228-1)
1.5 mm²
螺丝刀口尺寸
0.6 x 3.5 mm

产品描述

제품 설명
该设备是一个分压器，可将来自氢燃料电池和电池 存储器的输入电压降低至最大 10 V 的输出电压。 输出端连接到 ACT20C-8AI-MRTU-DC-S，其模拟 输入端最大为 10 V。 本设备专供在工业环境中使用

分类

ETIM 8.0
EC002653
ETIM 9.0
EC002653
ETIM 10.0
EC002653
ECLASS 14.0
27-21-01-20
ECLASS 15.0
27-21-01-20
