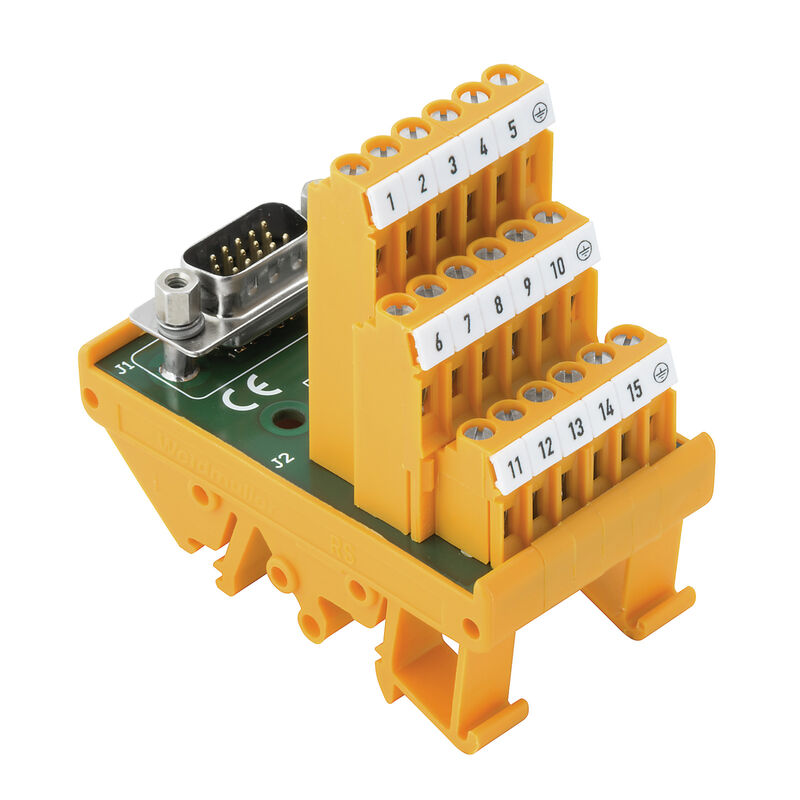

Interfaccia, RSSD, Connettori SUB-D ad alta densità, Connettore maschio 15 poli, Collegamento a vite

N. articolo 1428080000
Download foglio dati Download dei prodotti
Prodotti correlati 8
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati di dimensionamento UL Connection Data Specifiche tecniche Coordinate di isolamento (EN50178) Collegamento campo Classifications

Omologazioni

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Conform

Dati generali per l’ordinazione

Version
Interfaccia, RSSD, Connettori SUB-D ad alta densità, Connettore maschio 15 poli, Collegamento a vite
Art.nr.
1428080000
Tipo
RS SD15M HD UNC4.40 S
GTIN (EAN)
4050118232394
Qty.
1 items

Dimensioni e pesi

Profundidad
71 mm
Profondità (pollici)
2,795 inch
Altura
70 mm
Height (inches)
2,756 inch
Anchura
40 mm
Szélesség (coll)
1,575 inch
Peso netto
80,4 g

Temperature

Temperatura de almacenamiento
-40...60 °C
Temperatura de servicio
-25...50 °C

Conformità ambientale del prodotto

Estado de cumplimiento de la directiva RoHS
Conforme con esenzione
Exención RoHS (si procede/conocida)
6c
REACH SVHC
Lead 7439-92-1
SCIP
7b5ffb72-271d-4c73-8b09-bd0aaee3697a

Dati di dimensionamento UL

Corrente nominale Imax.
1 A

Connection Data

Collegamento (lato campo)
LL3R 5.08 mm
Connection on control side
Connettori SUB-D ad alta densità
Pólusszám (vezérlő oldal)
15-pole plug
접지
No

Specifiche tecniche

Bemessungsspannung
125 V AC / 175 V DC
Rated current per connection
1 A

Coordinate di isolamento (EN50178)

According to
DIN EN 50178
Rated insulation voltage
125V AC / 175 V DC
서지 전압 범주
II
Grado di lordura
2
Проверка импульсного напряжения
1,15 kV
Tension d'essai d'isolation AC
0,65 kV

Collegamento campo

Flexible, máx. H05(07) V-K
4 mm²
Flexible, mín. H05(07) V-K
0,5 mm²
Longitud de desaislado
6 mm
Max. průřez vodiče, AWG
AWG 12
Par de apriete, máx.
0,6 Nm
Par de apriete, mín.
0,5 Nm
Rozsah upnutí, min.
0,5 mm²
Rígido, máx. H05(07) V-U
6 mm²
Rígido, mín. H05(07) V-U
0,5 mm²
Sección de conductor mín., AWG
AWG 26
Sección de embornado, máx.
6 mm²
Sección para puntera con collar de plástico, min.
0,5 mm²
Sección para puntera, max.
2,5 mm²
Terminales con aislamiento de plástico, máx.
2,5 mm²
Tipo de conexión
Collegamento a vite

Classifications

ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52
