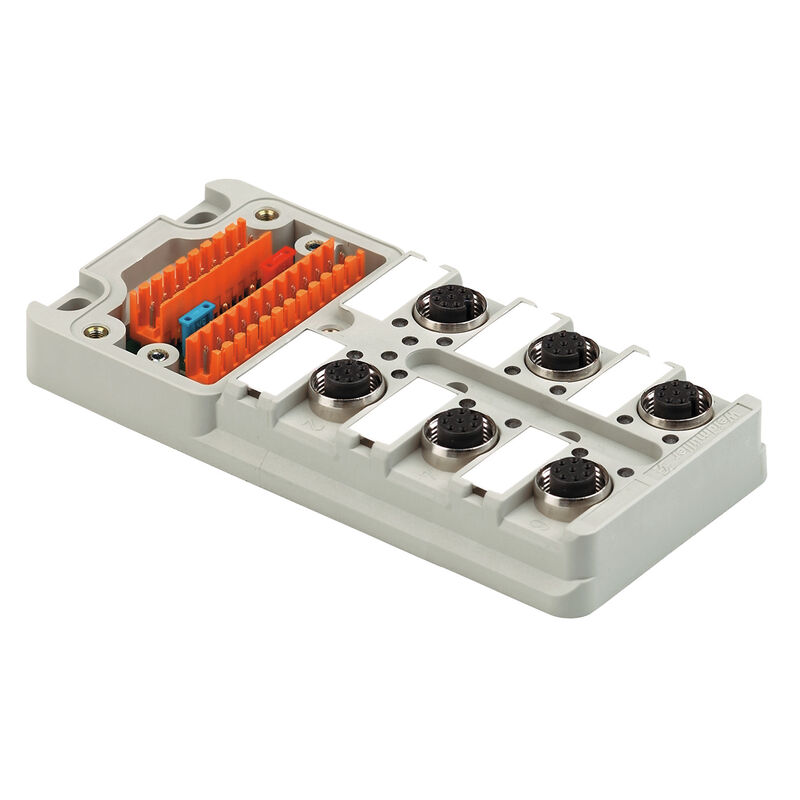

SAI-6-M 5P M12 UT
SAI-6-M 5P M12 UT
Rysunek wymiarowy
SAI-6-M 5P M12 UT
Schemat połączeń

SAI-6-M 5P M12 UT

Partie inférieure du distributeur, M12, 30 V, Codage A, LED: Oui, LED capteur: Oui, Type de câblage: PNP

Nr. produktu 1701241000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 3 Produkty pokrewne 30
Dopuszczenia General ordering data Wymiary i masa Temperatury Conformidad medioambiental del producto Caractéristiques de raccordement Electrical data Dane ogólne techniczne Material data Dane techniczne kabla Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E141197

General ordering data

Wersja
Partie inférieure du distributeur, M12, 30 V, Codage A, LED: Oui, LED capteur: Oui, Type de câblage: PNP
Nr zam.
1701241000
Typ
SAI-6-M 5P M12 UT
GTIN (EAN)
4032248003129
Ilość
2 szt.

Wymiary i masa

Głębokość
127 mm
Profondità (pollici)
5 inch
Masa netto
156 g

Temperatury

Temperatura eksploatacyjna
-20 - 90°C

Conformidad medioambiental del producto

Status zgodności z dyrektywą RoHS
Compliant without exemption
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Caractéristiques de raccordement

Zewnętrzna średnica przewodu, min.
6 mm
Zewnętrzna średnica przewodu, maks.
12 mm
Długość usunięcia płaszcza izolacyjnego
100 mm
Dławnica kablowa
M 20
Zakres zaciskania, min.
0,08 mm²
1,5 mm²
ładownia
standard
odejście rozdzielcze
Dolna część pokrywy rozdzielacza

Electrical data

Napięcie znamionowe, min.
10 V
Napięcie znamionowe, maks.
30 V
napięcie probiercze
1 kV
Maks. pojemność pojedynczego gniazda
4 A
prąd całkowity
10 A
prąd na sygnał
2 A
separacja potencjałów dostępna
Tak
Opór izolacji
109 Ω

Dane ogólne techniczne

Kodowanie stacji wtykowych
Kodowanie A
Stopień ochrony
IP68
Liczba biegunów
5
Liczba gniazd stykowych
6
Ścieżka połączenia
M12
Stopień zanieczyszczenia
3
Metoda wypalania
V-0
Cykle wpinania
≤ 50
LED
Tak
czujnik bezdotykowy LED
Tak
Kolor diody do funkcji eksploatacyjnej
zielony
Kolor diody do funkcji E/A
żółty

Material data

Podstawowy materiał obudowy
Pocan
materiał rozdzielczy
tworzywo sztuczne
kolor obudowy
szary, RAL 7032
materiał uszczelniający pokrywę
Viton
Gniazdo śrubowe
CuZn, niklowany
Materiał styków
CuZn
Powierzchnia styku
pozłacany
Materiał podstawy styków
PBT (UL 94 V0)

Dane techniczne kabla

Liczba biegunów
5
Zewnętrzna średnica przewodu, maks.
12 mm
Zewnętrzna średnica przewodu, min.
6 mm
Przydatność do łańcucha ciągowego
Nie

Klasyfikacje

ETIM 8.0
EC003558
ETIM 9.0
EC003558
ETIM 10.0
EC003558
ECLASS 14.0
27-44-01-11
ECLASS 15.0
27-44-01-11
