SAIBGP-M-4D-4/8-P12
SAIBGP-M-4D-4/8-P12
Disegno quotato
SAIBGP-M-4D-4/8-P12
Schema dei poli
M12 = D-coded
SAIBGP-M-4D-4/8-P12
SAIBGP-M-4D-4/8-P12
SAIBGP-M-4D-4/8-P12

SAIBGP-M-4D-4/8-P12

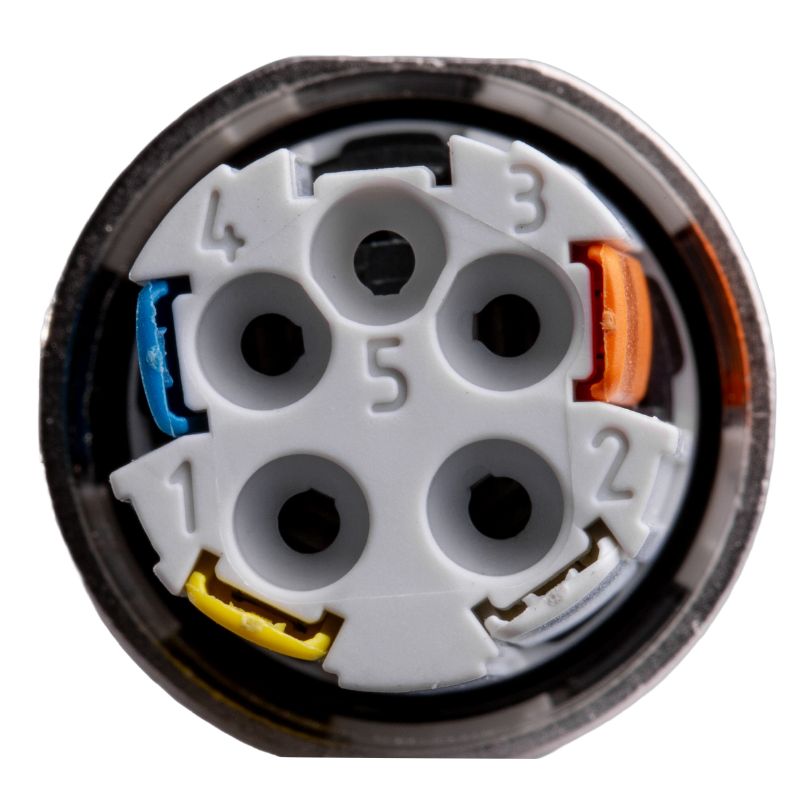

Connettore collegabile al campo, M12 Push-Pull

N. articolo 3099420000
Download foglio dati Supporto ingegneristico
Prodotti correlati 8
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Dati tecnici connettori ad innesto liberamente confezionabili Dati generali Proprietà elettriche Standard generali Norme Classificazioni

Omologazioni

ROHS
Conforme

Dati generali per l’ordinazione

Версия
Connettore collegabile al campo, M12 Push-Pull
Art.nr.
3099420000
Тип
SAIBGP-M-4D-4/8-P12
GTIN (EAN)
4099987134071
CPZ
1 Pezzo

Dimensioni e pesi

Ширина
62 mm
Larghezza (pollici)
2,441 inch
Diametro
18,6 mm
Peso netto
50 g

Conformità ambientale del prodotto

Состояние соответствия RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Dati tecnici connettori ad innesto liberamente confezionabili

Anschlussquerschnitt, max.
0,75 mm²
Categoria
Cat.5 (ISO/IEC 11801)
Cicli di inserimento
≥ 100
Codifica
D
Collegamento schermato
Sì
Corrente nominale
4 A
Diametro del cavo, max.
8 mm
Diametro del cavo, min.
4 mm
Genere di contatto
Femmina
Grado di lordura
3
Grado di protezione
IP67
IP65
LED
No
Materiale base della custodia
PA 66
rivestito in zinco pressofuso nichelato
Materiale dei contatti
CuSn
Materiál kroužku se závitem
Pressofusione di zinco
Numero di poli
4
Resistenza d'isolamento
≥ 100 MΩ
Sección de conexión, mín.
0,14 mm²
Sezione di collegamento cavo, max.
0,75 mm²
Sezione di collegamento cavo, min.
0,14 mm²
Superficie dei contatti
Ni/Au
Temperaturbereich Gehäuse
-40 … +85 ° C
Tensione di dimensionamento
  • Tensione nominale:
    48 V
  • Tipo di tensione:
    AC
  • Tensione nominale:
    60 V
  • Tipo di tensione:
    DC
Tensione nominale
48 V
Tipo di collegamento
PUSH IN

Dati generali

Numero di poli
4
Соединение 1
M12
Connection 2
PUSH IN
Classe d'infiammabilità UL 94
V-0
Materiale base della custodia
PA 66
rivestito in zinco pressofuso nichelato
Categoria
Cat.5 (ISO/IEC 11801)
Filettatura del collegamento
M12 Push-Pull
Materiale dei contatti
CuSn
Superficie dei contatti
Ni/Au
Sezione di collegamento cavo, flessibile, min.
0,14 mm²
Sezione di collegamento cavo, flessibile, max.
0,75 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
0,08 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max.
0,5 mm²
Sezione di collegamento cavo, rigido, min.
0,14 mm²
Sezione di collegamento cavo, rigido, max.
0,75 mm²
Materiali dei portacontatti
PA
Schermatura
Sì
Grado di protezione
IP67
IP65
Cicli di inserimento
≥ 100

Proprietà elettriche

Insulation resistance
≥ 100 MΩ
Номинальное напряжение
48 V

Standard generali

Norma dot. łączników wtykowych
IEC 61076-2-010
IEC 61076-2-101

Norme

Conector norma
IEC 61076-2-010
IEC 61076-2-101
Ignifugeage dans les véhicules sur rails
DIN EN 45545-2
Shock and vibration proof according to
EN 50155:2001

Classificazioni

ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16
