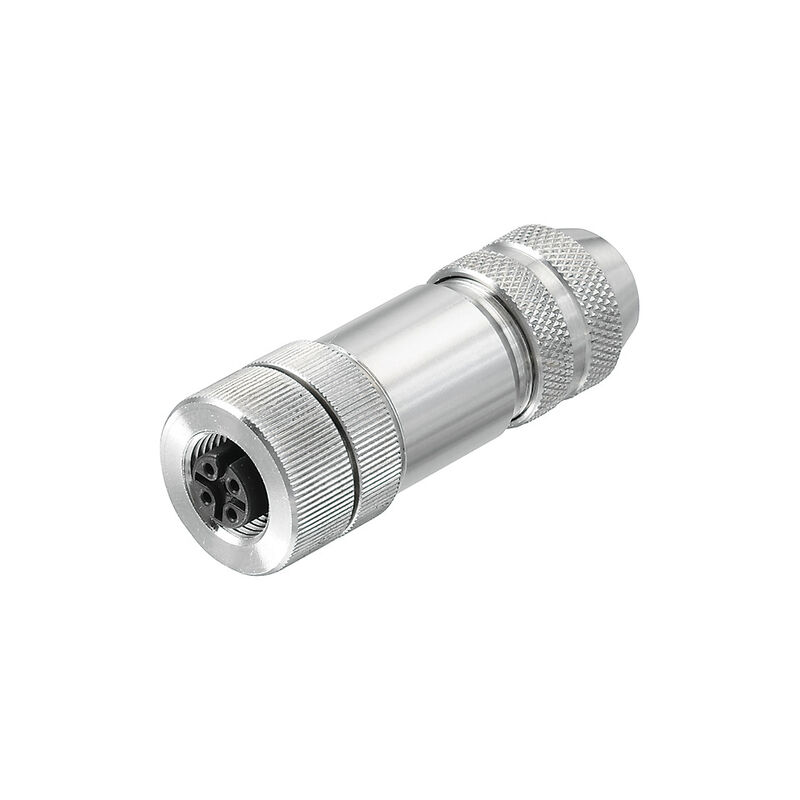

SAIBGZ-V-5A-6/8-M12
SAIBGZ-V-5A-6/8-M12
Схема контактов
M12 = A-coded

SAIBGZ-V-5A-6/8-M12

Разъем, подключаемый в поле, M12

Nr. produktu 1920710000
Pobierz kartę katalogową Инженерная поддержка Загрузка продуктов
Связанные продукты 17
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Технические данные, настраиваемые вставные разъемы Общие данные Классификации

Сертификаты

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать

Основные данные для заказа

Версия
Разъем, подключаемый в поле, M12
Заказ №
1920710000
Type
SAIBGZ-V-5A-6/8-M12
GTIN (EAN)
4032248561438
Кол.
1 Штука

Размеры и массы

Масса нетто
44 g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

Технические данные, настраиваемые вставные разъемы

Вид защиты
IP69K
Вид соединения
Пружинное соединение
Диаметр кабеля, макс.
8 mm
Диаметр кабеля, мин.
6 mm
Диапазон температур корпуса
-40 … +85 ° C
Кодировка
A-кодировка
Количество полюсов
5
Материал резьбового кольца
Нержавеющая сталь
Номинальное напряжение
60 V
Номинальный ток
4 A
Основной материал корпуса
1.4404/316L
Поверхность контакта
позолоченный
Поперечное сечение соединительного провода, макс.
0,5 mm²
Поперечное сечение соединительного провода, мин.
0,14 mm²
Сопротивление изоляции
108 Ом
Степень загрязнения
3
Тип контакта
Гнездо
Циклы коммутации
≥ 100
Экранированное соединение
Да

Общие данные

Количество полюсов
5
Соединение 1
M12
Соединение 2
Tension-clamp
Основной материал корпуса
1.4404/316L
Соединительная резьба
M12
Поверхность контакта
позолоченный
Вид защиты
IP69K
Циклы коммутации
≥ 100

Классификации

ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16
