SAIBM-4/9S-T-COD
Similar a la ilustración
SAIBM-4/9S-T-COD

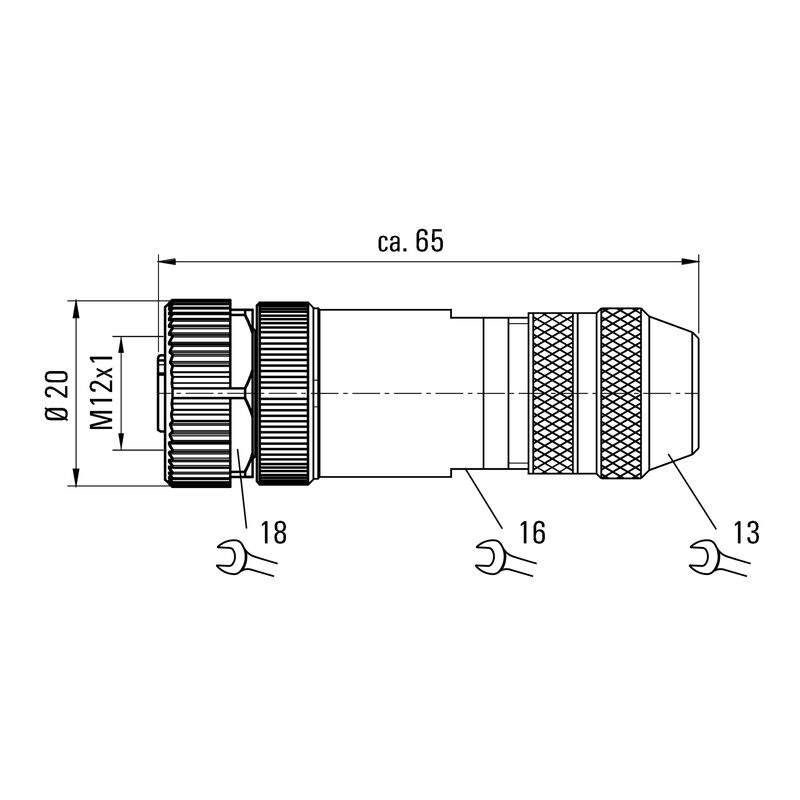

Dibujo acotado
SAIBM-4/9S-T-COD
Esquema de polos
Socket

SAIBM-4/9S-T-COD

Conector acoplable en campo, M12

N.º de artículo 2535650000
Descargar hoja de datos Descargas de productos
Productos relacionados 54
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Datos técnicos conectores de libre configuración Datos generales Clasificaciones

Homologaciones

Homologaciones
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Conformidad

Datos generales para pedido

Versión
Conector acoplable en campo, M12
Código
2535650000
Tipo
SAIBM-4/9S-T-COD
GTIN (EAN)
4050118547092
Cantidad
1 Pieza

Dimensiones y pesos

Diámetro
20 mm
Peso neto
50 g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme con exención
Exención RoHS (si procede/conocida)
6c
REACH SVHC
Lead 7439-92-1
SCIP
ebf89fc8-a87f-4691-b87a-dfb9921774b4

Datos técnicos conectores de libre configuración

Anslutningsarea max.
1,5 mm²
Anslutningsarea min.
0,14 mm²
Cable diameter, max.
8 mm
Cable diameter, min.
5 mm
Cicli di inserimento
≥ 100
Codificación
T-coded
Conductor cross-section, max.
1,5 mm²
Grado di lordura
3
Grado di protezione
IP67
atornillado
Hlavní materiál krytu
fundición inyectada de cinc niquelada
LED
No
Materiał pierścienia gwintowanego
Fundición inyectada de cinc
Névleges feszültség
63 V
Névleges áram
12 A
Počet pólů
4
Section de raccordement du conducteur, min.
0,14 mm²
Shield connection
Sí
Superficie de contacto
bañado en oro
Typ připojení
Conexión brida-tornillo
Диапазон температур корпуса
-40 … +85 ° C
접점 유형
Hembra

Datos generales

Número de polos
4
Material capotas
fundición inyectada de cinc niquelada
Rosca de conexión
M12
Superficie de contacto
bañado en oro
Sección de conexión del conductor, flexible, mín.
0,14 mm²
Sección de conexión del conductor, flexible, max.
1,5 mm²
Tipo de protección
IP67
atornillado
Ciclos de enchufado
≥ 100

Clasificaciones

ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16
