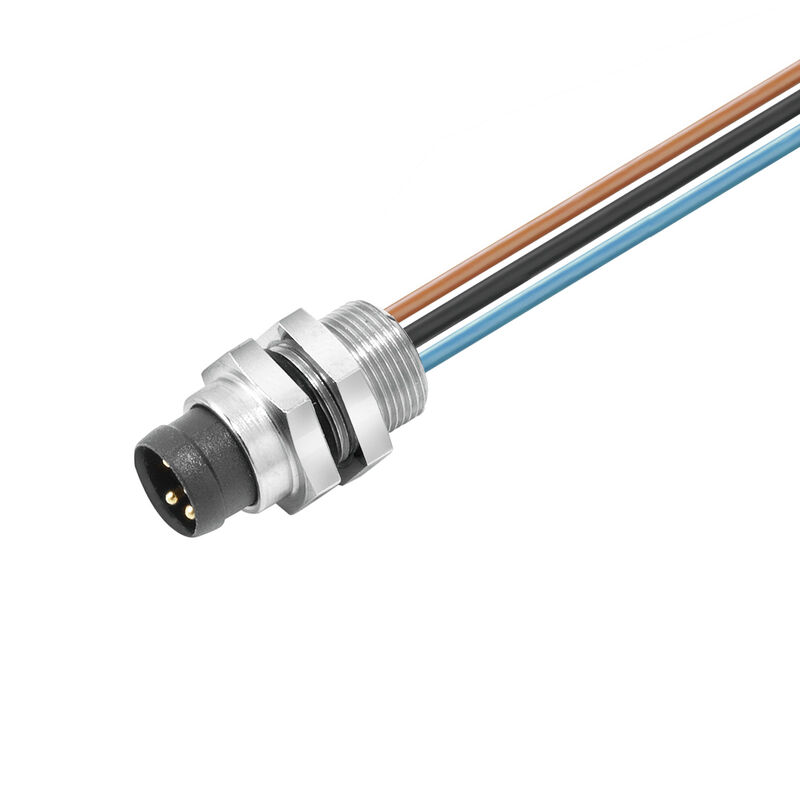

SAIE-M8R-3-0.5U-FP-M8
SAIE-M8R-3-0.5U-FP-M8

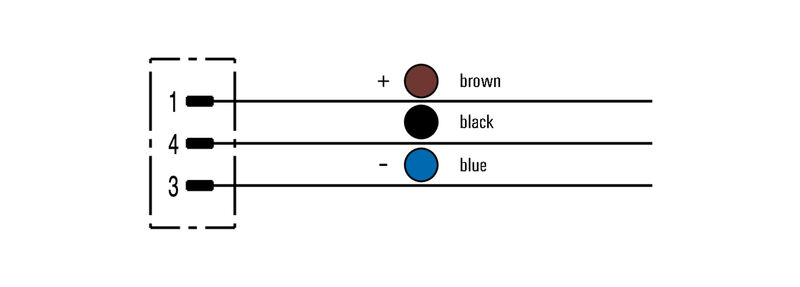

Schéma připojení
SAIE-M8R-3-0.5U-FP-M8
Schéma pólů
Socket

SAIE-M8R-3-0.5U-FP-M8

Tento výrobek již nebude k dispozici.

Poslední datum objednávky: /Date(1790719200000)/

Vestavěné zástrčky, M8 snap, pin, rovný, Montážní závit: M8, Počet pólů: 3, Délka vlákna / kabelu: 0.5 m

ID výrobku 1861280000
Stáhnout datový list Technická podpora
Příbuzné výrobky 5
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Caractéristiques techniques câble Datos técnicos conectores de libre configuración General data Klasifikace

Osvědčení

Approvals
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate no. (cULus)
E307231

Všeobecné objednací údaje

Version
Vestavěné zástrčky, M8 snap, pin, rovný, Montážní závit: M8, Počet pólů: 3, Délka vlákna / kabelu: 0.5 m
Order No.
1861280000
Type
SAIE-M8R-3-0.5U-FP-M8
GTIN (EAN)
4032248419357
Množství
1 ks
Stav objednávky
Tento produkt v budoucnu už nebude k dispozici.
Poslední datum objednávky
/Date(1790719200000)/

Rozměry a hmotnosti

Čistá hmotnost
4.348 g

Shoda produktu s prostředím

RoHS Compliance Status
V souladu s výjimkou
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
ebf89fc8-a87f-4691-b87a-dfb9921774b4

Caractéristiques techniques câble

Colour coding
brun
bleu
noir
Core cross-section
0.25 mm²
Number of poles
3
Strand / cable length
0.5 m

Datos técnicos conectores de libre configuración

Cable gland
M 8
Contact surface
позолоченный
Housing main material
Mosaz
poniklované
Nominal current
4 A
Nominal voltage
60 V
Number of poles
3
Plugging cycles
≥ 100
Protection degree
IP67
přišroubované
Temperature range of housing
-30…+90 °C
Type of connection
Kontakt

General data

Basic material
PVC
Cable gland
M 8
Conductor O.D.
-
Connection 1
M8 snap
Connection 2
Flying wires
Connection thread
M8 snap
Contact surface
pozłacany
Core cross-section
0.25 mm²
Housing main material
Brass
nickel-plated
Mounting thread
M8
Mounting torque
  • max.:
    1.5 Nm
Mounting torque range
1.5 Nm
Nominal current
4 A
Nominal voltage
60 V
Number of poles
3
Plugging cycles
≥ 100
Protection degree
IP67
přišroubované
Rated voltage
60 V (3-pole) / 30 V (4-pole)
Strand / cable length
0.5 m
Temperature range of housing
-30…+90 °C
Tightening torque
0.6 Nm
Type of connection
Kontakt

Klasifikace

ETIM 8.0
EC003570
ETIM 9.0
EC003570
ETIM 10.0
EC003570
ECLASS 14.0
27-44-01-03
ECLASS 15.0
27-44-01-03
