SAIL-M12BG-K-3.0P
SAIL-M12BG-K-3.0P
Dimensioned drawing
SAIL-M12BG-K-3.0P
Pole scheme
Socket
SAIL-M12BG-K-3.0P
Wiring diagram
SAIL-M12BG-K-3.0P
The ideal tool: Screwty ® with torque function
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12BG-K-3.0P

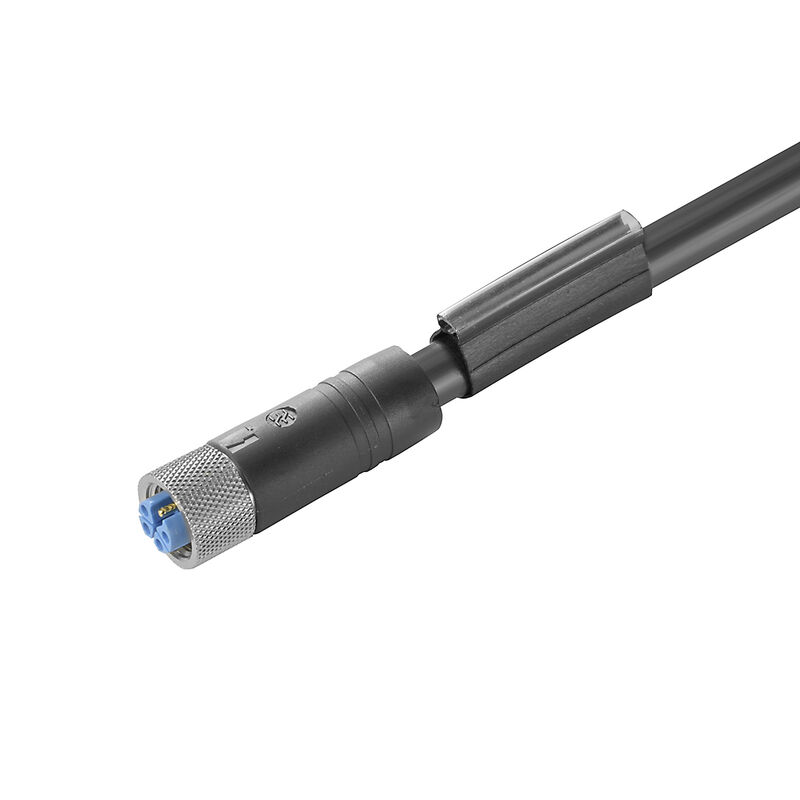

Power cable, One end without connector, M12, Number of poles : 5 (4 + PE), 3 m, Female socket, straight, Shielded: No, LED: No, Sheath material: PUR, Halogen: No

Item No. 2455150300
Download data sheet Engineering Support Product Downloads
Related products 4
Approvals General ordering data Dimensions and weights Environmental Product Compliance Технические характеристики кабеля PB46 Общие технические данные Electrical properties Общие стандарты Стандарты Plug, left Plug, right Classifications

Approvals

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cULus)
E257571

General ordering data

Wersja
Power cable, One end without connector, M12, Number of poles : 5 (4 + PE), 3 m, Female socket, straight, Shielded: No, LED: No, Sheath material: PUR, Halogen: No
Заказ №
2455150300
Typ
SAIL-M12BG-K-3.0P
GTIN (EAN)
4050118469929
Qty.
1 items

Dimensions and weights

Net weight
200 g

Environmental Product Compliance

Status zgodności z dyrektywą RoHS
Compliant
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Технические характеристики кабеля

Cykle gięcia
10 Mio
Długość kabla
3 m
Ekranowane
Nej
Funkcja PE
Ja
Halogenki
Nej
izolacja
PP
Kodowanie kolorami
Green/yellow
black (1)
black (2)
black (3)
black (4)
kolor płaszcza
black
Konfigurowalna długość kabla
No
Liczba biegunów
5 (4 + PE)
Materiał płaszcza
PUR
Odporne na ściegi spawalnicze
No
Odporność na iskry spawalnicze
No
promień zgięcia min., ruchomy
7.5 x cable diameter
promień zgięcia, min., ułożony na stałe
4 x cable diameter
Przekrój żyły
1,5 mm²
Przydatność do łańcucha ciągowego
Yes
Przyspieszenie
5 m/s²
Prędkość
5 m/s
Sieciowane radiacyjnie
No
Zakres temperatur, stały
-40...80 °C
Zakres temperatur, zmienny, min. / maks.
-30...80 °C
Zewnętrzna okładzina zgodnie z UL AWM style
20939 (80 °C / 600 V)
Średnica zewnętrzna
8 mm ± 0.2 mm

PB46 Общие технические данные

Cykle wpinania
≤ 100
kodowanie
K-coded
LED
No
Napięcie znamionowe
600 V
Opór izolacji
108 Ω
Podstawowy materiał obudowy
PUR
Powierzchnia styku
Gold-plated
Stopień ochrony
IP65
IP67
when screwed in
Stopień zanieczyszczenia
3
Wykonanie
Female socket, straight
zmostkowany
No
Znamionowe natężenie prądu
12 A
Ścieżka połączenia
M12
Диапазон температур корпуса
-40 … +85 ° C
Момент затяжки
M12: 0.8 - 1.2 Nm

Electrical properties

Napięcie znamionowe
600 V
Opór izolacji
108 Ω

Общие стандарты

Certificate no. (cULus)
E257571
Connector standard
IEC 61076-2-111

Стандарты

Connector standard
IEC 61076-2-111

Plug, left

Штекер левый
M12, K-coded, IP67, female contact, straight, Plastic, unshielded

Plug, right

Штекер правый
free conductor end

Classifications

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
