SAIL-M12BW-3-10T
SAIL-M12BW-3-10T
Rysunek wymiarowy
Angled socket
SAIL-M12BW-3-10T
Schemat biegunów
Socket
SAIL-M12BW-3-10T
Schemat połączeń
SAIL-M12BW-3-10T
Idealne narzędzie: Screwty ® z regulacją momentu obrotowego
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12BW-3-10T

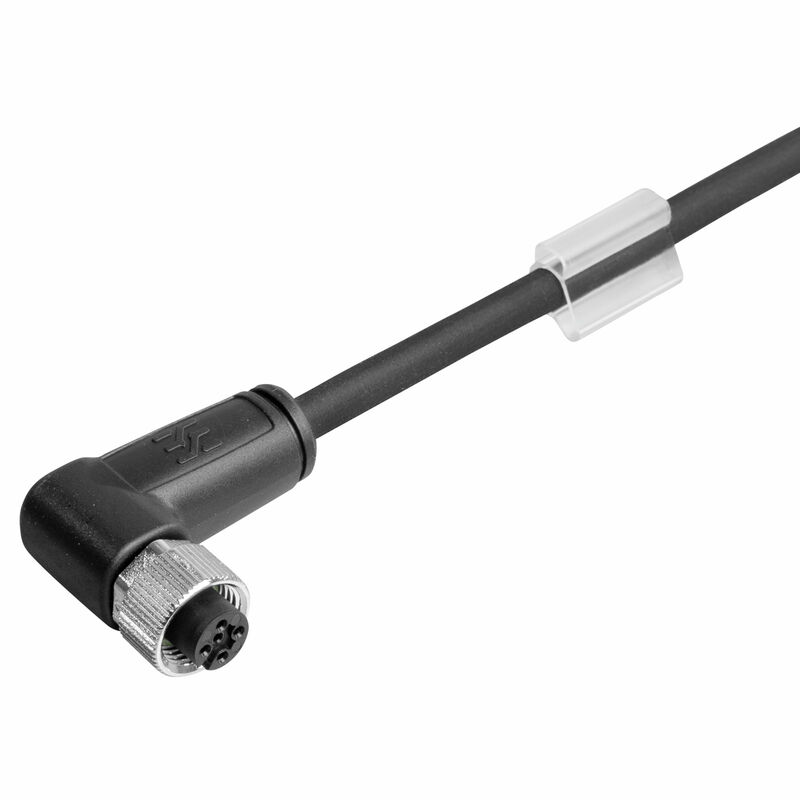

Przewód czujnik/element wykonawczy, Jeden koniec bez złącza, M12, Liczba biegunów : 3, 10 m, Gniazdo, kątowe, Ekranowane: Nie, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie

Nr. produktu 1968561000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 7 Produkty pokrewne 4
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Technical specifications for cable General technical data Electrical properties General standards Standards wtyki lewe wtyki prawe Klasyfikacje

Dopuszczenia

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cULus)
E307231

Ogólne dane zamówieniowe

Ausfuehrung
Przewód czujnik/element wykonawczy, Jeden koniec bez złącza, M12, Liczba biegunów : 3, 10 m, Gniazdo, kątowe, Ekranowane: Nie, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie
Código
1968561000
Art
SAIL-M12BW-3-10T
GTIN (EAN)
4032248669684
Ilość
1 szt.

Wymiary i masa

Masa netto
287,76 g

Zgodność produktu z wymogami środowiska naturalnego

RoHS megfelelőségi állapot
Zgodne, z wyłączeniem
Exención RoHS (si procede/conocida)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technical specifications for cable

Cykle gięcia
10 Mio
Długość kabla
10 m
Ekranowane
No
Halogenki
No
izolacja
PP
Kodowanie kolorami
brown
blue
black
kolor płaszcza
black
Konfigurowalna długość kabla
No
Materiał płaszcza
PUR
Odporne na ściegi spawalnicze
Yes
Odporność na iskry spawalnicze
Yes
Outside diameter
4.9 mm ± 0.2 mm
Počet pólů
3
promień zgięcia min., ruchomy
7.5 x cable diameter
promień zgięcia, min., ułożony na stałe
4 x диаметр кабеля
Przekrój żyły
0,34 mm²
Przydatność do łańcucha ciągowego
Yes
Przyspieszenie
5 m/s²
Prędkość
200 m/s
Sieciowane radiacyjnie
No
Wytrzymałość na skręcanie
360 °/m
Zakres temperatur, stały
-40...105 °C
Zakres temperatur, zmienny, min. / maks.
-30...105 °C
Zewnętrzna okładzina zgodnie z UL AWM style
20233 (80 °C / 300 V)

General technical data

Csatlakozási menet
M12
Kódolás
A-coded
LED
No
Érintkező felület
pozłacany
공칭 전압
250 V
나사선 링 재질
odlew ciśnieniowy cynkowy
버전
Gniazdo, kątowe
보호 등급
IP67
IP68
po wkręceniu
IP65
IP66
오염 심각도
3
절연 저항
108 Ω
점퍼 연결
Nie
정격 전류
4 A
조임 토크
M12: 0,8 - 1,2 Nm
플러그 주기
≥ 100
하우징 기본 재질
PUR
하우징의 온도 범위
-25…+85 °C

Electrical properties

Isolationswiderstand
108 Ω
Nennspannung
250 V

General standards

Norma dot. łączników wtykowych
IEC 61076-2-101
Nr certyfikatu (cULus)
E307231

Standards

Norma dot. łączników wtykowych
IEC 61076-2-101

wtyki lewe

플러그 좌측
M12, Kodowanie A, IP69, styk żeński, zakrzywiony 90°, Tworzywo sztuczne, nieekranowane

wtyki prawe

플러그 우측
Wolny koniec przewodu

Klasyfikacje

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
