SAIL-M12BW-3-2.0U
SAIL-M12BW-3-2.0U
Dibujo acotado
Angled socket
SAIL-M12BW-3-2.0U
Esquema de polos
Socket
SAIL-M12BW-3-2.0U
Esquema de conexiones
SAIL-M12BW-3-2.0U
La herramienta perfecta: Screwty ® con función de par de apriete
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12BW-3-2.0U

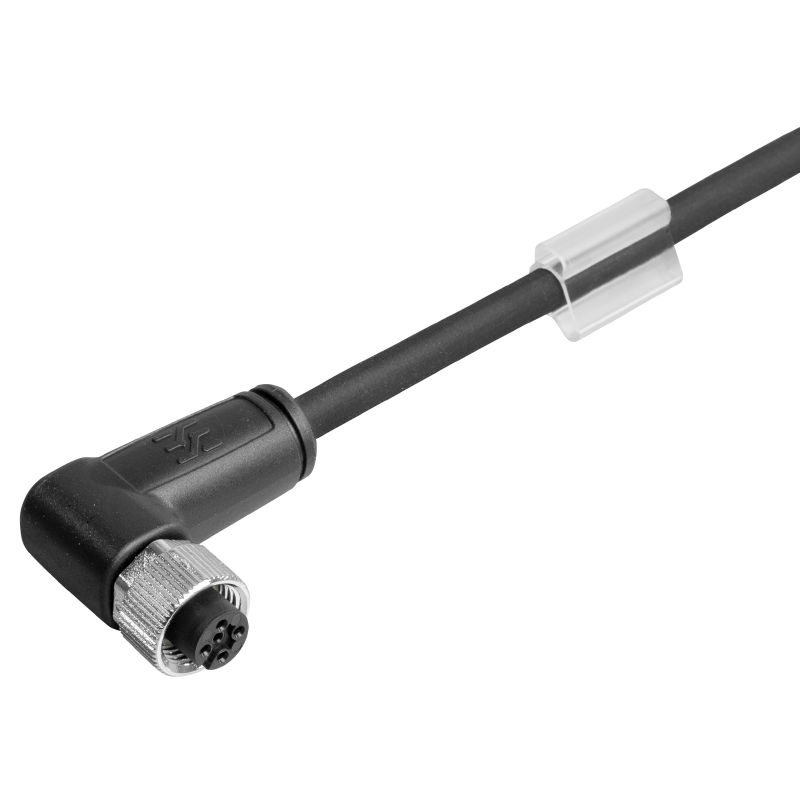

Przewód czujnik/element wykonawczy, Jeden koniec bez złącza, M12, Liczba biegunów : 3, 2 m, Gniazdo, kątowe, Ekranowane: Nie, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie

항목 번호 9457320200
데이터 시트 다운로드 Engineering Support Produkt Downloads
Tartozékok 6 Kapcsolódó termékek 12
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Specyfikacje techniczne kabla Dane ogólne techniczne Właściwości elektryczne Standardy ogólne Normy wtyki lewe wtyki prawe Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E307231

Ogólne dane zamówieniowe

Wersja
Przewód czujnik/element wykonawczy, Jeden koniec bez złącza, M12, Liczba biegunów : 3, 2 m, Gniazdo, kątowe, Ekranowane: Nie, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie
Nr zam.
9457320200
Typ
SAIL-M12BW-3-2.0U
GTIN (EAN)
4008190300647
Ilość
1 szt.

Wymiary i masa

Masa netto
53,68 g

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Specyfikacje techniczne kabla

Aceleración
5 m/s²
Aislamiento
PP
Bending cycles
12 mln
Bending radius, min., moving
10 x średnica kabla
Cykle zginania przy rozciąganiu
> 5 Mio.
Długość skręcania
1 m
Flamhärdighet
In accordance with UL1581 UL / CUL FT2
zgodnie z wymaganiami IEC 60332-2-2
Geschirmt
Nie
Halogen
Nie
Higroskopijny materiał płaszcza
Tak
Kabel hybrydowy
Nie
Kodowanie kolorami
brązowy
niebieski
czarny
Konfigurowalna długość kabla
Nie
Liczba biegunów
3
Materiał płaszcza
PUR
Nie zawiera LABS
Tak
Odporne na hydrolizę i działanie mikroorganizmów
Tak
Odporne na ściegi spawalnicze
Nie
Odporność na iskry spawalnicze
Nie
Prędkość
3,33 m/s
Rdzeń zgodnie z UL AWM style
10493 (80 °C / 300 V)
Sieciowane radiacyjnie
Nie
Wytrzymałość na skręcanie
180 °/m
Zakres temperatur, stały
-50...80 °C
Zakres temperatur, zmienny, min. / maks.
-25...60 °C
Zewnętrzna okładzina zgodnie z UL AWM style
20549 (80 °C / 300 V)
Średnica zewnętrzna
3.8 mm ± 0.15 mm
Возможно использование с троссом для протяжки
Tak
Длина кабеля
2 m
Количество жил
3
Поперечное сечение жилы
0,34 mm²
Радиус изгиба, мин., постоянный
5 x średnica kabla
Устойчивость к воздействию масла
zgodnie z wymaganiami IEC 60811:404
Цвет оболочки
czarny

Dane ogólne techniczne

Cykle wpinania
≥ 100
kodowanie
Kodowanie A
LED
Nie
Materiał pierścienia gwintowanego
odlew ciśnieniowy cynkowy
Materiał styków
stop miedzi
Moment dokręcający
M12: 0,8 - 1,2 Nm
Napięcie znamionowe
250 V
Opór izolacji
108 Ω
Podstawowy materiał obudowy
PUR
Powierzchnia styku
pozłacany
rozmiar klucza
12 mm
Stopień ochrony
IP65
IP66
IP67
IP68
po wkręceniu
Stopień zanieczyszczenia
3
Wykonanie
Gniazdo, kątowe
Zakres temperatury obudowy
-25…+85 °C
zmostkowany
Nie
Znamionowe natężenie prądu
4 A
Ścieżka połączenia
M12

Właściwości elektryczne

Napięcie znamionowe
250 V
Opór izolacji
108 Ω

Standardy ogólne

Certificate no. (cULus)
E307231
커넥터 표준
IEC 61076-2-101

Normy

Connettori a norma
IEC 61076-2-101

wtyki lewe

Wtyk po lewej
M12, Kodowanie A, Liczba biegunów: 3, styk żeński, zakrzywiony 0°, wtyk, nieekranowane

wtyki prawe

Wtyk po prawej
Wolny koniec przewodu

Klasyfikacje

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
