SAIL-M12GM12G-3-0.2U
SAIL-M12GM12G-3-0.2U
寸法図
Male, straight
SAIL-M12GM12G-3-0.2U
寸法図
Straight socket
SAIL-M12GM12G-3-0.2U
極スキーム
Male
SAIL-M12GM12G-3-0.2U
極スキーム
Socket
SAIL-M12GM12G-3-0.2U
配線図
Schaltbild

SAIL-M12GM12G-3-0.2U

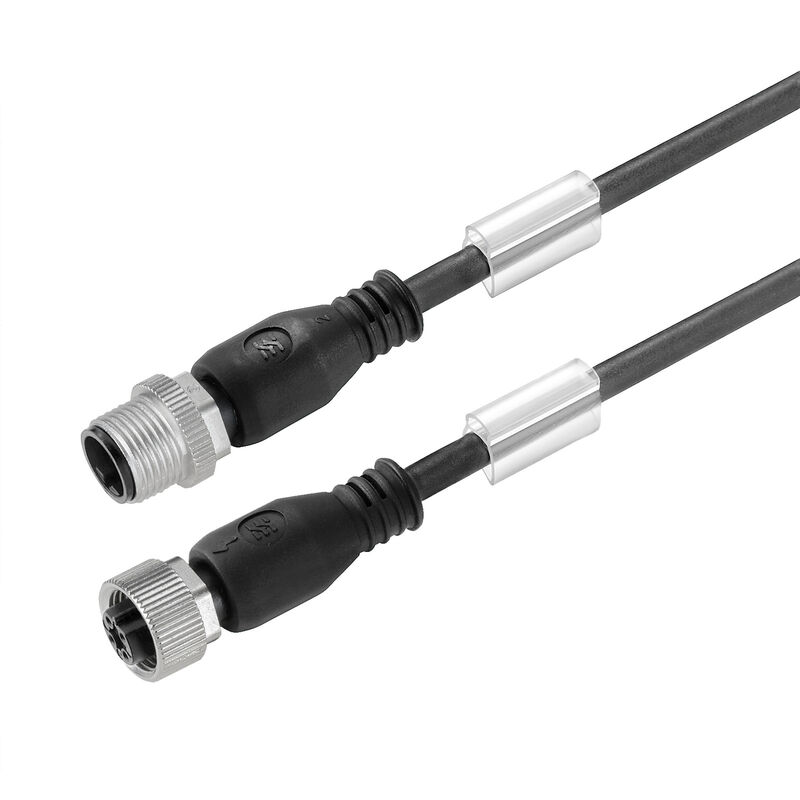

センサー/アクチュエータライン, 接続ライン, M12/M12, 極数 : 3, 0.2 m, ピン、ストレート – ソケット、ストレート, シールド仕様: いいえ, LED: いいえ, シース材料: PUR, ハロゲン: いいえ

商品番号 9457230020
データシートのダウンロード 製品ダウンロード エンジニアリング・サポート
関連製品 82
承認 一般注文データ 寸法と重量 環境製品コンプライアンス ケーブルの技術仕様 一般的な技術データ 電気プロパティ 標準 プラグ、左 プラグ、右 製品イメージ 分類

承認

認可
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
適合

一般注文データ

バージョン
センサー/アクチュエータライン, 接続ライン, M12/M12, 極数 : 3, 0.2 m, ピン、ストレート – ソケット、ストレート, シールド仕様: いいえ, LED: いいえ, シース材料: PUR, ハロゲン: いいえ
注文番号
9457230020
種別
SAIL-M12GM12G-3-0.2U
GTIN (EAN)
4050118620160
数量
1 items

寸法と重量

直径
3.8 mm
正味重量
17.6 g

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除あり)
RoHS 適用除外（該当する場合/既知の場合）
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

ケーブルの技術仕様

Aderquerschnitt
0.34 mm²
Bending cycles at torsion
> 5 Mio.
Beschleunigung
5 m/s²
Biegeradius min., bewegt
10 x ケーブル直径
Biegeradius, min., fest verlegt
5 x ケーブル直径
Biegezyklen
12 Mio
Délka kabelu
0.2 m
Flammwidrigkeit
In accordance with UL1581 UL / CUL FT2
IEC 60332-2-2に準拠
Geschirmt
いいえ
Geschwindigkeit
3.33 m/s
Guaina secondo UL AWM Style
20549 (80 °C / 300 V)
Halogene
いいえ
Isolation
PP
LABS-free
はい
Longitud del conductor configurable
はい
Mantelfarbe
黒色
Mantelmaterial
PUR
Nucleo secondo UL AWM Style
10493 (80 °C / 300 V)
Odporność na iskry spawalnicze
いいえ
Resistant to welding beads
いいえ
Résistant à l'hydrolyse et aux microbes
はい
Schleppkettentauglichkeit
はい
Temperature range, stationary
-50...80 °C
Vridtålighet
180 °/m
Ölbeständigkeit
Yes
Цветовая кодировка
茶色
青色
黒色
ねじれ長
1 m
吸湿性シース材質
はい
外径
3.8 mm ± 0.15 mm
極数
3
温度範囲、移動
-25...60 °C
조사 교차결합
いいえ

一般的な技術データ

LED
いいえ
スレッドリング材質
ダイキャスト亜鉛
ハウジングの温度範囲
-25 - +85 °C
ハウジング主要材質
PUR
バージョン
ピン、ストレート – ソケット、ストレート
プラギング回数
≥ 100
保護度合い
IP65
IP66
IP67
IP68
ねじ込み
IP69
公称電圧
250 V
公称電流
4 A
接続スレッド
M12/M12
接触表面
金メッキ
汚染度
3
準拠した耐衝撃および防振
セクションB
絶縁抵抗
108 Ω

電気プロパティ

公称電圧
250 V
絶縁抵抗
108 Ω

標準

準拠した耐衝撃および防振
セクションB

プラグ、左

左プラグ
M12, A コード化, IP69, オス型接点, 直線, プラスチック, シールドなし

プラグ、右

プラグ右
M12, A コード化, IP69, メス型接点, 直線, プラスチック, シールドなし

製品イメージ

図表タイトル 08
理想的な工具：トルク機能を備えたScrewty®
画像サブタイトル - 08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

分類

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
