SAIS-WDF-8-M20
SAIS-WDF-8-M20
Schéma pólů
M12 = A-coded

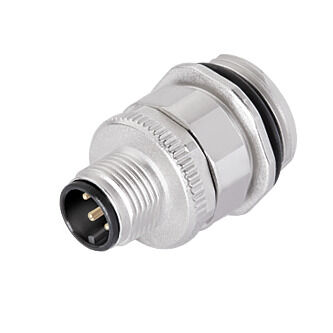

SAIS-WDF-8-M20

Průchodka skrz panel, Počet pólů: 8, Kódování: A-kódování, M12, 60 V

ID výrobku 1383040000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příbuzné výrobky 5
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Technické údaje – upravitelné zásuvné konektory Všeobecné technické specifikace Klasifikace

Osvědčení

ROHS
Shoda

Všeobecné objednací údaje

Verze
Průchodka skrz panel, Počet pólů: 8, Kódování: A-kódování, M12, 60 V
Číslo objednávky
1383040000
Typ
SAIS-WDF-8-M20
GTIN (EAN)
4050118185096
Množství
1 ks

Rozměry a hmotnosti

Čistá hmotnost
24,61 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technické údaje – upravitelné zásuvné konektory

Coding
A-kódování
Conductor cross-section, max.
1,5 mm²
Conductor cross-section, min.
0,14 mm²
Contact material
CuZn
Corriente nominal
Kontakty 1-4 8 A, kontakt 5 2 A
2 A (8 pólů)
Housing main material
Tlakově litý zinek
Ház hőmérsékleti tartománya
-40 … +85 ° C
Insulation resistance
108 Ω
Kontaktoberfläche
Pozlacené
Menetes gyűrű anyaga
Tlakově litý zinek
Nominal current
2 A
Nominal voltage
60 V
Number of poles
8
Plugging cycles
≥ 100
Pollution severity
3
Prensaestopas
M 20
Protection degree
IP67
Shield connection
Ne
Type of connection
Šroubové připojení

Všeobecné technické specifikace

Cable gland
M 20
Csatlakozási menet
M12
Kódolás
A-kódování
Materiál kroužku se závitem
Tlakově litý zinek
Napięcie znamionowe
60 V
Nedsmutsningsgrad
3
Numero di poli
8
Plugging cycles
≥ 100
Rozsah teplot krytu
-40 … +85 ° C
Érintkező felület
Pozlacené
Вид защиты
IP67
Номинальный ток
2 A
결선 유형
Šroubové připojení
절연 저항
108 Ω
접점 재질
CuZn
하우징 기본 재질
Tlakově litý zinek

Klasifikace

ETIM 8.0
EC002925
ETIM 9.0
EC002925
ETIM 10.0
EC002925
ECLASS 14.0
27-44-01-06
ECLASS 15.0
27-44-01-06
