SL-SMT 5.00HC/19/180LF 3.2SN BK BX

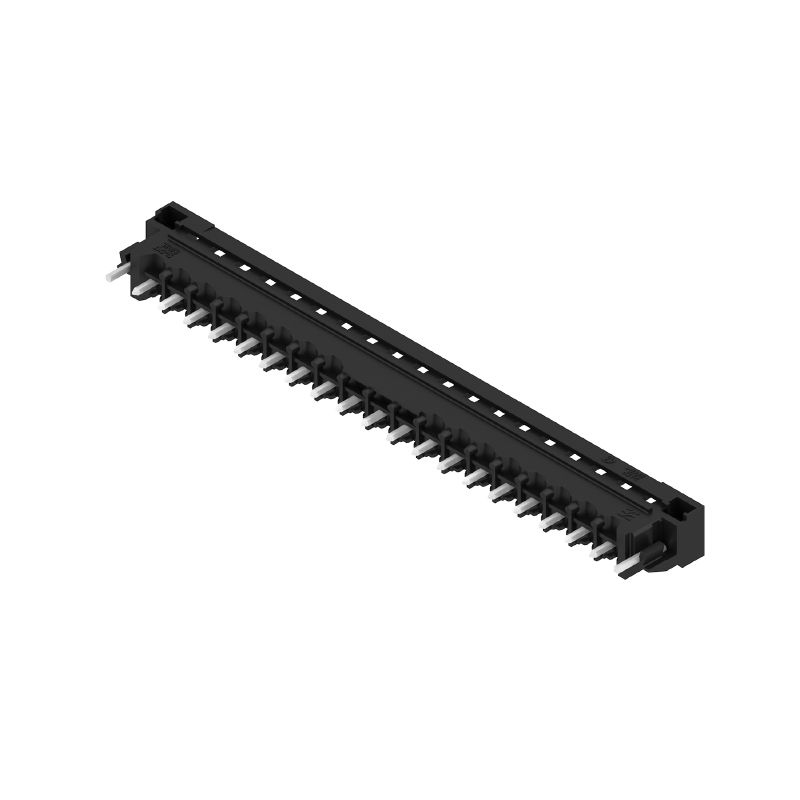

Obrázek výrobku
SL-SMT 5.00HC/19/180LF 3.2SN BK BX
Obrázek výrobku
SL-SMT 5.00HC/19/180LF 3.2SN BK BX
Dimensional drawing
SL-SMT 5.00HC/19/180LF 3.2SN BK BX
Výhoda produktu
Safe power transmission
Proven properties
SL-SMT 5.00HC/19/180LF 3.2SN BK BX
Výhoda produktu
Compliant with existing standards

SL-SMT 5.00HC/19/180LF 3.2SN BK BX

Tento produkt již není k dispozici.

Zásuvný konektor PCB plug in, řada kolíků, Pájená příruba, Připojení pájením přetavením průchozím otvorem, 5.00 mm, Počet pólů: 19, 180°, Pájecí kolík, délka (l): 3.2 mm, pocínované, černá, Box

ID výrobku 1841560000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 4 Je protikusem 1 Příbuzné výrobky 13
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Parametry systému Údaje o materiálu Jmenovité údaje podle IEC Jmenovité údaje podle CSA Jmenovité údaje podle UL 1059 Balení Důležitá poznámka Klasifikace

Osvědčení

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

Všeobecné objednací údaje

Version
Zásuvný konektor PCB plug in, řada kolíků, Pájená příruba, Připojení pájením přetavením průchozím otvorem, 5.00 mm, Počet pólů: 19, 180°, Pájecí kolík, délka (l): 3.2 mm, pocínované, černá, Box
Order No.
1841560000
Type
SL-SMT 5.00HC/19/180LF 3.2SN BK BX
GTIN (EAN)
4032248352463
Qty.
12 ks
Údaje výrobku
IEC: 400 V / 27.5 A
UL: 300 V / 20 A
Balení
Box
Delivery status
Tento produkt v budoucnu už nebude k dispozici.
Poslední datum objednávky
/Date(1793401200000)/

Rozměry a hmotnosti

Depth
8,5 mm
Hloubka (v palcích)
0,335 inch
Height
15,2 mm
Výška (v palcích)
0,598 inch
Nejvyšší nebo nejnižší verze
12 mm
Width
104,8 mm
Šířka (v palcích)
4,126 inch
Масса нетто
8,994 g

Shoda produktu s prostředím

RoHS Compliance Status
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Parametry systému

Termékcsalád
OMNIMATE Signal - řada BL/SL 5,00
Csatlakozás típusa
Připojení desky
Felszerelés NYÁK-ra
Připojení pájením přetavením průchozím otvorem
Raszter mm-ben (P)
5 mm
Passo in pollici (P)
0,197 "
외향 엘보
180°
Počet pólů
19
폴당 용접 핀 수
1
Solder pin length (l)
3,2 mm
Forrasztótüske tűrése
+0,1 / -0,2 mm
Rozměry pájecích pinů
d = 1,2 mm
Osmiúhlý
Forrasztótüske méretei=d Tűrés
0 / -0,03 mm
Průměr otvoru pájecího očka (D)
1,5 mm
Tolerance průměru otvoru pájecího očka (D)
+ 0,1 mm
L1 v mm
90 mm
L1 v palcích
3,543 "
Počet řad
1
Množství řady kolíků
1
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Při odpojování bezpečné před dotykem prstů/ při připojování bezpečný hřbet ruky
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP20 zapojené/ IP10 nezapojené
Stupeň krytí
IP20
Objemový odpor
≤5 mΩ
Může být kódováno
Ano
Zásuvná síla / pól, max.
7 N
Tažná síla / pól, max.
5,5 N

Údaje o materiálu

Insulating material
LCP GF
Colour
černá
Colour chart (similar)
RAL 9011
Insulating material group
IIIa
Komparativní index sledování (CTI)
≥ 175
Moisture Level (MSL)
1
Klasifikace hořlavosti UL 94
V-0
Contact material
Slitina
Povrch kontaktu
pocínované
Struktura vrstev pájeného připojení
1...3 µm Ni / 2...4 µm Sn matný povrch
Layer structure of plug contact
1...3 µm Ni / 2...4 µm Sn matný povrch
Skladovací teplota, min.
−40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
−50 °C
Provozní teplota, max.
100 °C
Teplotní rozsah, instalace, min.
−30 °C
Teplotní rozsah, instalace, max.
100 °C

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
27,5 A
Rated current, max. number of poles (Tu=20°C)
19 A
Rated current, min. number of poles (Tu=40°C)
24 A
Rated current, max. number of poles (Tu=40°C)
16,5 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
400 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
4 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
4 kV

Jmenovité údaje podle CSA

Intézet (CSA)
CSA
Tanúsítvány száma (CSA)
200039-1176845
Névleges feszültség (B felhasználási csoport / CSA)
300 V
Tensione nominale (Gruppo D / CSA)
300 V
정격 전류(사용 그룹 B / CSA)
15 A
정격 전류(사용 그룹 D / CSA)
15 A
승인값 참조
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Jmenovité údaje podle UL 1059

Intézet (UR)
UR
Tanúsítvány száma (UR)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
20 A
Névleges áram (D felhasználási csoport/ UL 1059)
10 A
승인값 참조
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Balení

Csomagolás
Box
VPE hosszúság
168 mm
VPE szélesség
42 mm
Altezza VPE
70 mm

Důležitá poznámka

IPC conformity
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Notes
  • Pozlacené povrchy kontaktů na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Klasifikace

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
