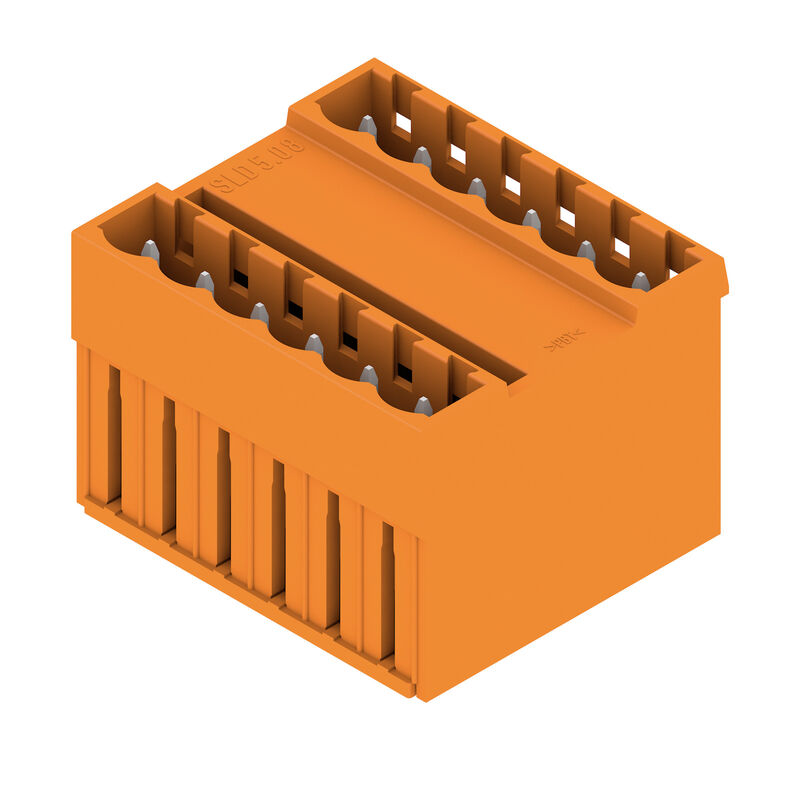

SLD 5.08/12/180G 3.2SN OR BX
Zdjęcie produktu
SLD 5.08/12/180G 3.2SN OR BX
Zdjęcie produktu
SLD 5.08/12/180G 3.2SN OR BX
Rysunek wymiarowany

SLD 5.08/12/180G 3.2SN OR BX

Złącze wtykowe do druku, Listwa męska, zamknięte z boku, Połączenie lutowane THR, 5.08 mm, Liczba biegunów: 12, 180°, Długość kołka lutowniczego (l): 3.2 mm, cynowana, pomarańczowy, skrzynia

Nr. produktu 1602430000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 4 Produkty pokrewne 23
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Specyfikacje systemu Dane materiałowe Dane znamionowe wg IEC Dane znamionowe wg CSA Dane znamionowe wg UL 1059 Opakowanie Ważna informacja Klasyfikacje

Dopuszczenia

인증
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

Ogólne dane zamówieniowe

버전
Złącze wtykowe do druku, Listwa męska, zamknięte z boku, Połączenie lutowane THR, 5.08 mm, Liczba biegunów: 12, 180°, Długość kołka lutowniczego (l): 3.2 mm, cynowana, pomarańczowy, skrzynia
주문 번호
1602430000
유형
SLD 5.08/12/180G 3.2SN OR BX
GTIN (EAN)
4008190045692
Qty.
50 szt.
parametry produktu
IEC: 320 V / 11 A
UL: 300 V / 10 A
opakowanie
skrzynia

Wymiary i masa

Profondità
28,65 mm
Depth (inches)
1,128 inch
높이
22 mm
Wysokość (cale)
0,866 inch
Najmniejsza wysokość montażu
22 mm
너비
32,44 mm
Szerokość (cale)
1,277 inch
Масса нетто
11,72 g

Zgodność produktu z wymogami środowiska naturalnego

RoHS 준수 상태
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Specyfikacje systemu

Rodzina produktów
OMNIMATE Signal - seria BL/SL 5.08
Rodzaj przyłącza
Przyłącze dla obwodu drukowanego
montaż na płytce drukowanej
Połączenie lutowane THR
Raster w mm (P)
5,08 mm
Raster w calach (P)
0,2 "
Abgangswinkel
180°
Liczba biegunów
12
Número de terminales de soldadura por polo
1
Długość kołka lutowniczego (l)
3,2 mm
Tolerancja długości kołka lutowniczego
+0,1 / -0,3 mm
Размеры выводов под пайку
d = 1,2 mm
ośmiokątny
Wymiary kołka lutowniczego = d tolerancja
0 / -0,03 mm
Диаметр отверстия припойного ушка (D)
1,3 mm
Tolerancja średnicy otworu oczka lutowniczego (D)
+ 0,1 mm
L1 в мм
25,4 mm
L1 w calach
1 "
Liczba rzędów
2
liczba rzędów z biegunami
2
zabezpieczenie przed dotykiem wg DIN VDE 57 106
zabezpieczony przed dotknięciem palcami w stanie niewetkniętym/ dłonią w stanie wetkniętym
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20 w stanie wetkniętym/ IP 10 w stanie niewetkniętym
Stopień ochrony
IP20
Rezystancja skrośna
≤5 mΩ
element kodowany
Tak
Cykle wpinania
25

Dane materiałowe

Изоляционный материал
PBT
Цветовой код
pomarańczowy
Таблица цветов (аналогич.)
RAL 2000
Группа изоляционного материала
IIIa
Comparative Tracking Index (CTI)
≥ 200
Klasa palności wg UL 94
V-0
Материал контакта
Stop Cu
Поверхность контакта
cynowana
Struktura warstwowa przyłącza lutowanego
1...3 µm Ni / 2...4 µm Sn matowe
Структура слоев штепсельного контакта
1...3 µm Ni / 2...4 µm Sn matowe
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
-50 °C
Temperatura pracy, max.
100 °C
Zakres temperatur montaż, min.
-25 °C
Zakres temperatur montaż, max.
100 °C

Dane znamionowe wg IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
11 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
8,5 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
11 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
7 A
Rated voltage for surge voltage class / pollution degree II/2
320 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
250 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
250 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
400 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
4 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
4 kV
Устойчивость к воздействию кратковременного тока
1 x 1s z 120 A

Dane znamionowe wg CSA

Instytut (CSA)
CSA
Nr certyfikatu (CSA)
200039-1121690
Napięcie znamionowe (grupa użytkowa B / CSA)
300 V
Napięcie znamionowe (grupa użytkowa D / CSA)
300 V
Rated current (Use group B / CSA)
10 A
Intensidad nominal (Use Group D / CSA)
10 A
Reference to approval values
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Dane znamionowe wg UL 1059

Instytut (UR)
UR
Nr certyfikatu (UR)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
300 V
Номинальное напряжение (группа использования D/UL 1059)
300 V
Номинальный ток (группа использования B/UL 1059)
10 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
10 A
Référence aux valeurs approuvées
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Opakowanie

opakowanie
skrzynia
Długość VPE
160 mm
Szerokość VPE
140 mm
Wysokość VPE
70 mm

Ważna informacja

IPC 준수
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
참고 사항
  • 요청 시 추가 variant
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • 줄 간격: 구멍 레이아웃 참조
  • 도면의 P = 피치
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


Klasyfikacje

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
