Egenskaper

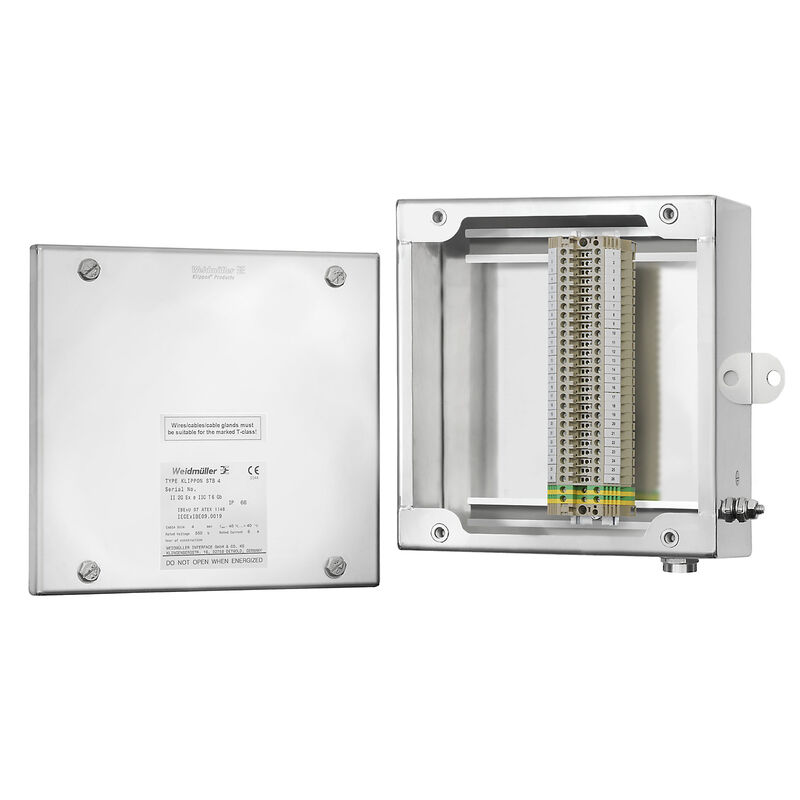

| Utförande | Klippon STB (Small Terminal Box), Kopplingslåda, Rostfria stål kapslingar, Höjd: 250 mm, Bredd: 250 mm, Djup: 120 mm, Material: Rostfritt stål 1.4404 (316 L), Mirror polished, Silver |
| Art.nr. | 8000028397 |
| Typ | STB 4 EXE |
| GTIN (EAN) | 4050118583809 |
| Förp. | 1 items |
| Leveransstatus | Avanmäld |
| Tillgänglig till | 17.05.2024 |
| Djup | 120 mm |
| Byggdjup (tum) | 4,724 inch |
| Höjd | 250 mm |
| Bygghöjd (tum) | 9,842 inch |
| Bredd | 250 mm |
| Byggbredd (tum) | 9,842 inch |
| Diameter | 8 mm |
| Montagemått höjd | 125 mm |
| Montagemått bredd | 275 mm |
| Väggtjocklek, min. | 1,5 mm |
| Väggtjocklek, max. | 1,5 mm |
| Nettovikt | 8 326,052 g |
| Omgivningstemperatur | -40 °C…40 °C |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Certifikat-nr. för plintbox (ATEX) | IBExU 07ATEX1148 |
| Certifikat-nr. för plintbox (IECEx) | IECEx IBE09.0019 |
| Märkning | Ex eb IIC T6 Gb |
| WDU 4 / ZDU 4 |
1x26
2 x PE |
| Material | Rostfritt stål 1.4404 (316 L) |
| Yta | Mirror polished |
| Färgkod | Silver |
| Färgtabell (jämförbar) | RAL 7001 |
| Skyddsklass | IP66 |
| Borrade hål Sida A | 6 x M25 |
| Borrade hål Sida B |
6 x M25
1 x BDX |
| Borrade hål Sida C | ingen |
| Borrade hål Sida D | ingen |
| Material | Rostfritt stål 1.4404 (316 L) |
| Materialtyp skylt | Polyester med aluminiumbeläggning |
| Utförande | Rostfria stål kapslingar |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[IBEXU07ATEX1148](https://mdcop.weidmueller.com/mediadelivery/asset/900_157719)
[IECEXIBE09.0019](https://mdcop.weidmueller.com/mediadelivery/asset/900_157721) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002848 |
| ETIM 7.0 | EC002848 |
| ETIM 8.0 | EC002848 |
| ETIM 9.0 | EC002848 |
| ETIM 10.0 | EC002848 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-92 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-90 |
| ECLASS 14.0 | 27-25-03-90 |
| ECLASS 15.0 | 27-25-03-90 |
| Godkännanden | CE; ATEX; IECEX |
Tillbehör
-
Produkt-ID:2066740000VPE:50 items
VPK EX 7J (Ex blindpropp, plast, 7J), Låspropp, stängd, M 25, 10 mm, IP54, IP66, IP67, IP68 - 5 bar (30 min.), Polyamid 6
-
Produkt-ID:1736940000VPE:25 items
SKMU PA (kontramutter av plast), Kontramutter, M 25, 6 mm, Polyamid 6 (PA6 - GF30)
-
Produkt-ID:2721990000VPE:50 items
VG Exe 7J (Ex plastförskruvning 7J Exe), kabelförskruvning, Rak, M 25, 10 mm, OD min. 12 - OD max. 17 mm, IP54, IP66, IP67, IP68 - 5 bar (30 min.), Polyamid 6
-
Produkt-ID:2722000000VPE:25 items
VG Exe 7J (Ex plastförskruvning 7J Exe), kabelförskruvning, Rak, M 25, 10 mm, OD min. 14 - OD max. 18 mm, IP54, IP66, IP67, IP68 - 5 bar (30 min.), Polyamid 6
-
Produkt-ID:1460070000VPE:20 items
VG Ex MS (Ex kabelförskruvning av mässing), kabelförskruvning, Rak, M 25, 16 mm, OD min. 10 - OD max. 18 mm, IP66, IP68, Mässing, förnicklad
-
Produkt-ID:1218960000VPE:16 items
VP-HEX (Klippon Ex låsskruv med sexkantshuvud), Låspropp, Rak, M 25 x 1,5, 16 mm, Mässing, förnicklad
-
Produkt-ID:1737010000VPE:100 items
SKMU MS (kontramutter i mässing), Kontramutter, M 25, 3.5 mm, Mässing, förnicklad
Använda produkter
-
Produkt-ID:2519550000VPE:1 items
Klippon BDX (utjämningselement), Utjämningselement, M 20, 10 mm, IP66, Rostfritt stål 1.4404 (316 L)
-
Produkt-ID:1020100000VPE:100 items
Genomgångsplintblock, Skruvanslutning, mörkbeige, 4 mm², 32 A, 800 V, Antal anslutningar: 2
-
Produkt-ID:1010100000VPE:100 items
Skyddsledarplint, Skruvanslutning, grön/gul, 4 mm², 800 V, Antal anslutningar: 2, Antal våningar: 1, TS 35, V-0, Wemid
-
Produkt-ID:1002710000VPE:1 items
Klippon STB (Small Terminal Box), Tom kapsling, Rostfria stål kapslingar, Höjd: 250 mm, Bredd: 250 mm, Djup: 120 mm, Material: Rostfritt stål 1.4404 (316 L), Mirror polished, Silver
