TIA SUBD 15S

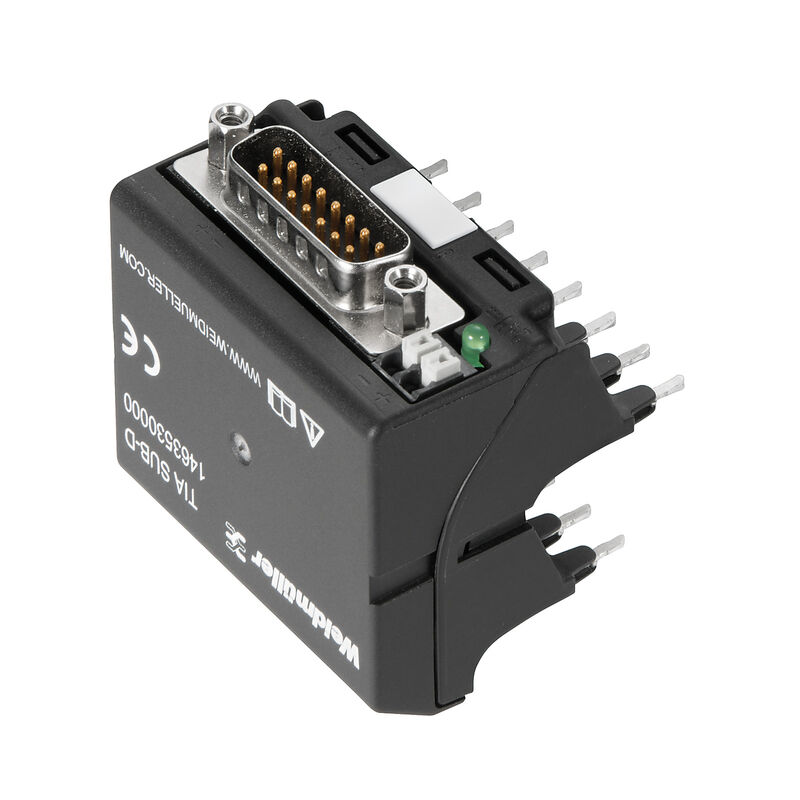

Illustration du produit
Figure similaire
TIA SUBD 15S

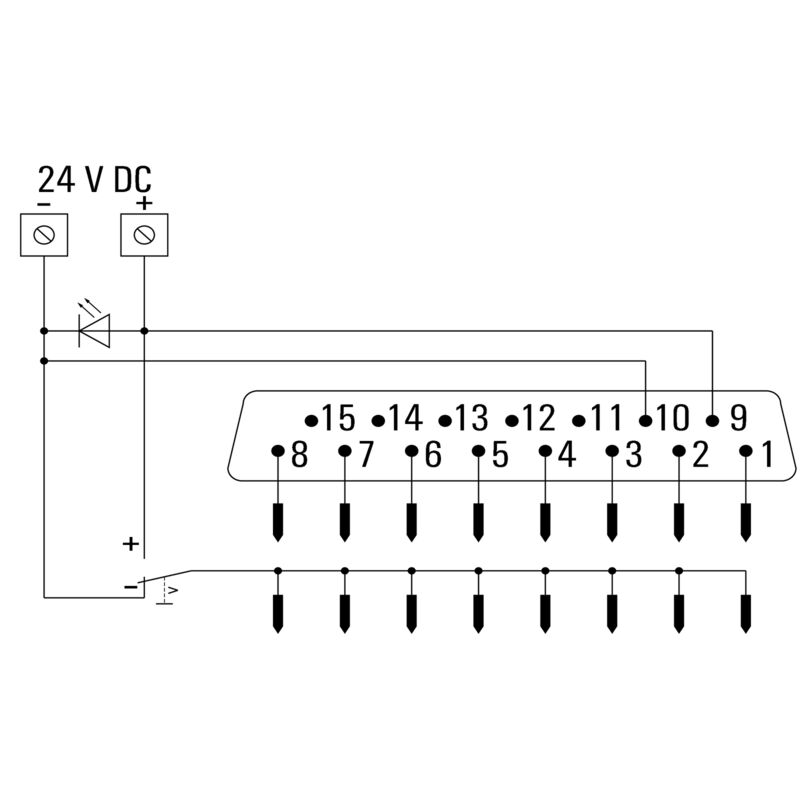

Schéma
TIA SUBD 15S
Exemple d'utilisation
TIA SUBD 15S
Exemple d'utilisation
TIA SUBD 15S
Exemple d'utilisation
TIA SUBD 15S

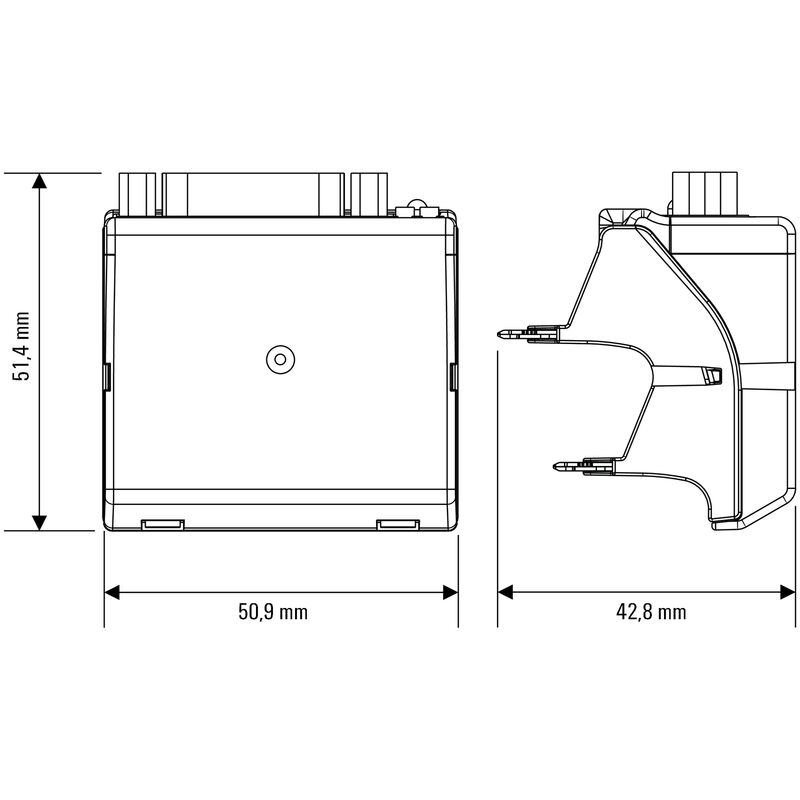

Dimensional drawing
TIA SUBD 15S
Dimensional drawing
Mounting of the adapter on the input side of the TERMSERIES socket
TIA SUBD 15S
Dimensional drawing
Mounting of the adapter on the output side of the TERMSERIES socket
TIA SUBD 15S
Miscellaneous

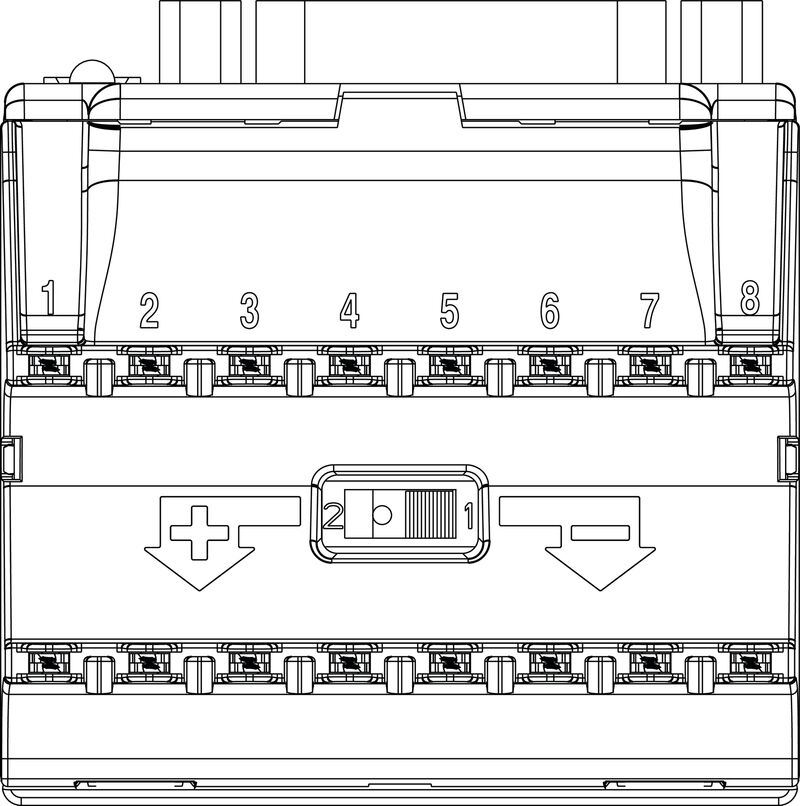

Front view
TIA SUBD 15S
Miscellaneous

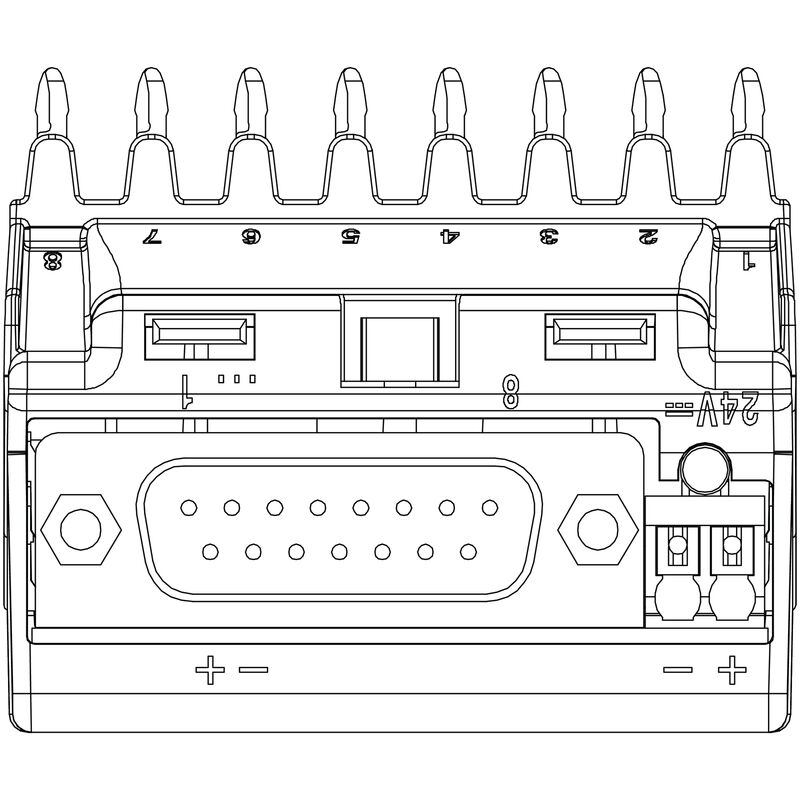

Top view
TIA SUBD 15S
Divers
Clé de codage des modèles

TIA SUBD 15S

TERMSERIES, Adaptateur, Sub-D, 15 pôles, DIN 41652 / CEI 60807, Nombre de voies pour signaux: 8, Tension nominale DC : 24 V, Courant nominal (par voie): 125 mA

Référence produit 1463530000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 9 Est un accessoire de 158 Autres produits de la même gamme 4
Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Signaux Caractéristiques générales Coordination de l'isolation Informations suplémentaires sur les agréments / standards Caractéristiques de raccordement (alimentation) Classifications Agréments

Informations générales de commande

Version
TERMSERIES, Adaptateur, Sub-D, 15 pôles, DIN 41652 / CEI 60807, Nombre de voies pour signaux: 8, Tension nominale DC : 24 V, Courant nominal (par voie): 125 mA
Référence
1463530000
Type
TIA SUBD 15S
GTIN (EAN)
4050118323542
Qté.
1  Pièce

Dimensions et poids

Profondeur
52  mm
Profondeur (pouces)
2,047  inch
Hauteur
43  mm
Hauteur (pouces)
1,693  inch
Largeur
51  mm
Largeur (pouces)
2,008  inch
Poids net
53,18  g

Températures

Température de stockage
-40 °C...85 °C
Température de fonctionnement
-40 °C...60 °C
Humidité
5..95% (intérieur), Tu = 40°C, sans condensation

Conformité environnementale du produit

Statut de conformité RoHS
Conforme avec exemption
Exemption RoHS (le cas échéant/connue)
6c, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
6e3fbe0c-6faa-40f6-af76-5d8ffe24127d

Signaux

Tension nominale DC
24  V
Tension DC, max.
30  V
Courant nominal (par voie)
125  mA
Courant max. (par voie)
1  A
Courant total de tous les signaux, max.
1  A
Nombre de voies pour signaux
8

Caractéristiques générales

Couleur
noir
Composant de classe d'inflammabilité UL94
  • Composante .:
    Boîtier
  • Classe d'inflammabilité UL94 .:
    V-0

Coordination de l'isolation

Tension nominale
32  V
Degré de pollution
2
Catégorie de surtension
III
Tension de tenue au choc
1,5 kV
Degré de protection
IP20 en condition installée

Informations suplémentaires sur les agréments / standards

Numéro de certificat (DNV)
TAA00001E5
Nº de certificat (cULus)
E141197

Caractéristiques de raccordement (alimentation)

Technique de raccordement de conducteurs
PUSH IN
Nombre de bornes
2 (+,−)
Plage de serrage, raccordement nominal, min.
0,13  mm²
Plage de serrage, raccordement nominal, max.
1,5  mm²
Dimension de la lame (alimentation)
0,6 x 3,5 mm

Classifications

ETIM 6.0
EC002780
ETIM 7.0
EC002780
ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 9.0
27-14-11-52
ECLASS 9.1
27-14-11-52
ECLASS 10.0
27-14-11-52
ECLASS 11.0
27-14-11-52
ECLASS 12.0
27-14-11-52
ECLASS 13.0
27-14-11-52
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52

Agréments

Agréments
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nº de certificat (cULus)
E141197
