UR20-4DI-4DO-PN-FSCC
UR20-4DI-4DO-PN-FSCC

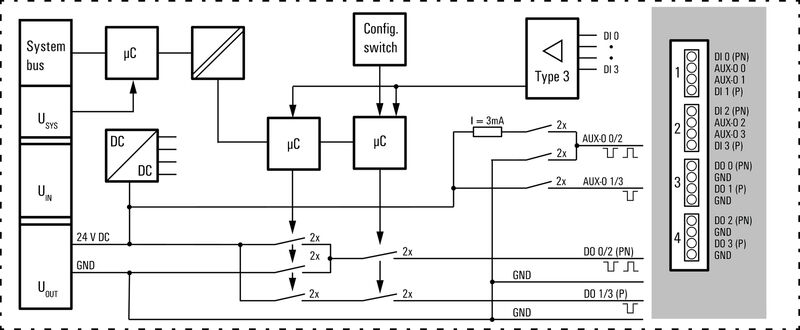

Schemat blokowy
UR20-4DI-4DO-PN-FSCC

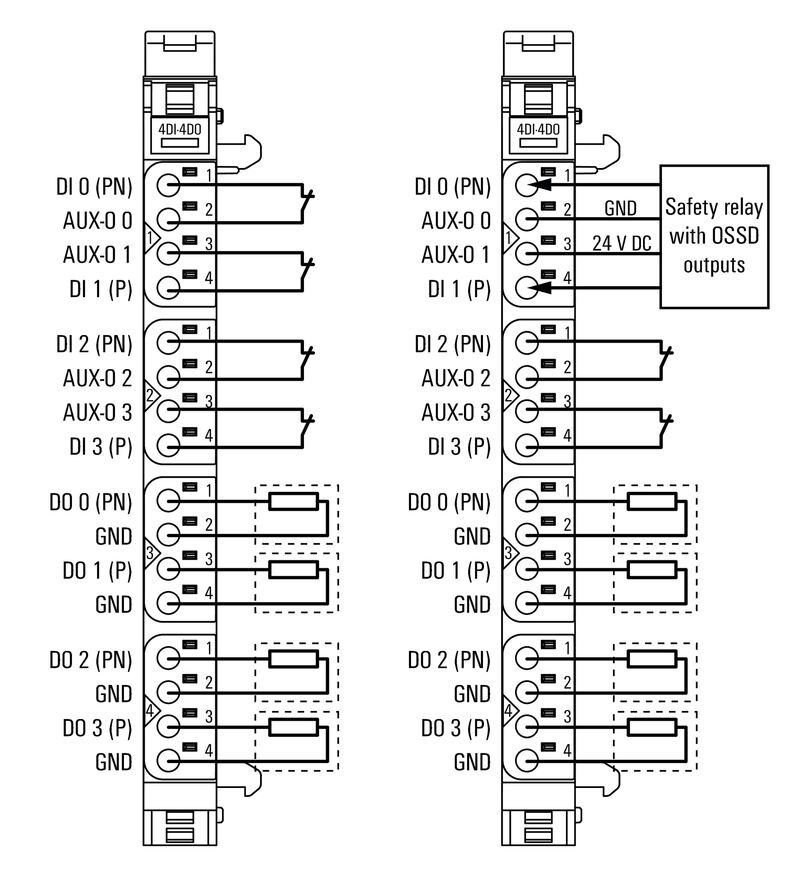

Schemat połączeń elektrycznych

UR20-4DI-4DO-PN-FSCC

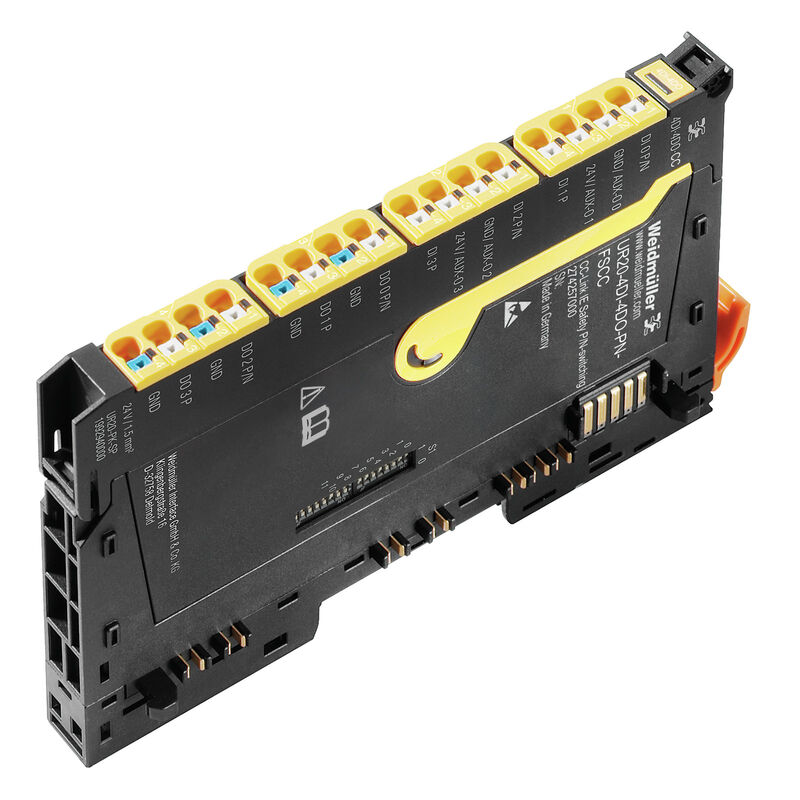

Вынесенный модуль ввода-вывода, IP20, Безопасность, Цифровые сигналы, 4-канальный

№ продукта 2742570000
Загрузить спецификации Инженерная поддержка Поддержка программного обеспечения Загрузка продуктов
Аксессуары 10 Запасные части 1 Связанные продукты 9
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия цифровые вводы цифровые выводы Данные соединения Общие данные Электропитание Характеристики безопасности в соответствии с EN ISO 61508 Характеристики безопасности в соответствии с EN ISO 62061 Характеристики безопасности в соответствии с EN ISO 13849 Системные данные Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/c809b3ab-e765-499c-852e-d528779da9f7/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/77c071f4-46bd-4b7f-8f24-3c61d44584d2/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cULus)
E141197

Основные данные для заказа

Версия
Вынесенный модуль ввода-вывода, IP20, Безопасность, Цифровые сигналы, 4-канальный
Заказ №
2742570000
Тип
UR20-4DI-4DO-PN-FSCC
GTIN (EAN)
4050118847895
Кол.
1 Штука

Размеры и массы

Глубина
76 mm
Глубина (дюймов)
2,992 inch
Высота
120 mm
Высота (в дюймах)
4,724 inch
Ширина
11,5 mm
Ширина (в дюймах)
0,453 inch
Масса нетто
90,2 g

Температуры

Температура хранения
-40 °C ... +85 °C
Рабочая температура
-20 °C...60 °C

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
Исключение из RoHS (если применимо/известно)
7a, 7cI
REACH SVHC
Lead 7439-92-1
6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol 119-47-1
SCIP
82327f13-cd27-455a-ab5b-a62e1996dcf8
Углеродный след продукта
  • Производственный цикл:
    8,848 kg CO2 eq.

цифровые вводы

Входной фильтр
Input delay adjustable from 0 to 40 ms
Диагностика модуля
Да
Диагностика отдельных каналов
Да
Защита от короткого замыкания
Да
Защита от переполюсовки
Да
Номер
4
Тип входа
for Type 1 and Type 3 sensors as per IEC 61131-2
Цифровые входы
4

цифровые выводы

Без обратной связи
Нет
Время отклика цепи защиты (режим ограничения тока)
<100μs
Выходной ток на каждый канал, макс.
0,5 A
Выходной ток на каждый модуль, макс.
2 A
Диагностика модуля
Да
Диагностика отдельных каналов
Да
Защита от короткого замыкания
Да
Номер
4
Цифровые выходы
4

Данные соединения

Průřez vodiče, pevným, max. (AWG)
AWG 16
Průřez vodiče, pevným, min. (AWG)
AWG 26
Sección de conexión del conductor, rígido, max.
1,5 mm²
Sección de conexión del conductor, rígido, min.
0,14 mm²
Section de raccordement du conducteur, souple, max.
1,5 mm²
Section de raccordement du conducteur, souple, min.
0,14 mm²
Type of connection
PUSH IN
Číslo
4
Сечение подключаемого провода, гибкого, макс. (AWG)
AWG 16
Сечение подключаемого провода, гибкого, мин. (AWG)
AWG 26

Общие данные

Test voltage
500 V
UL 94 flammability rating
V-0
Vibrationstålighet
5 Гц ≤ F ≤ 8,4 Гц: амплитуда 3,5 мм в соответствии с IEC 60068-2-6
8,4 Гц ≤ F ≤ 150 Гц: ускорение 1 г в соответствии с IEC 60068-2-6
Влажность воздуха (процесс)
От 10 до 95 %, без образования конденсата по стандарту DIN EN 61131-2
Влажность воздуха (транспортировка)
От 10 до 95 %, без образования конденсата по стандарту DIN EN 61131-2
Влажность воздуха (хранение)
От 10 до 95 %, без образования конденсата по стандарту DIN EN 61131-2
Давление воздуха (процесс)
≥ 795 гПа (высота ≤ 2000 м) в соответствии с DIN EN 61131-2
Давление воздуха (транспортировка)
От 1013 гПа (высота 0 м) до 700 гПа (высота 3000 м) в соответствии с DIN EN 61131-2
Давление воздуха (хранение)
От 1013 гПа (высота 0 м) до 700 гПа (высота 3000 м) в соответствии с DIN EN 61131-2
Категория перенапряжения
II
Степень загрязнения
2
Укомплектованная монтажная рейка
TS 35

Электропитание

Consommation de courant par Isystèmetyp.
8 мА
Protection contre inversions de polarité
Да
Supply voltage
24 V DC +20 %/ -15 %
от системной шины
Áramfelvétel innen: IOUT (megfelelő tápellátó szegmens)
20 мА + нагрузка

Характеристики безопасности в соответствии с EN ISO 61508

Achievable safety level, inputs
Single-channel circuit 1oo1: SIL 2; Dual-channel circuit 1oo2: SIL 3
Achievable safety level, outputs
SIL 3
HFT (допуск по умолчанию программного обеспечения), входы
Одноканальная схема 1oo1: 0
Двухканальная схема 1oo2: 1
HFT (допуск по умолчанию программного обеспечения), выходы
1
PFD (sannolikhet för bortfall vid behov), utgångar
1,85*10⁻⁵
PFH (sannolikhet för bortfall per timme i 1/tim), utgångar
2,17*10⁻¹⁰
PFH (вероятность отказа в час), входы
Одноканальная схема 1oo1: 10⁻⁸
Двухканальная схема 1oo2: 2,17*10⁻¹⁰
Probabilità di guasto su richiesta (PFD), ingressi
Одноканальная схема 1oo1: 8,77*10⁻⁴
Двухканальная схема 1oo2: 1,85*10⁻⁵
Доля отказов компонентов безопасности (SFF - доля безопасных отказов)
98 %

Характеристики безопасности в соответствии с EN ISO 62061

PFH (вероятность отказа в час), входы
Одноканальная схема 1oo1: 10⁻⁸
Двухканальная схема 1oo2: 2,94*10⁻⁹
PFH (вероятность отказа в час), выходы
5,56*10⁻⁹
Время реакции при ошибке
Одноканальная схема 1oo1: 5 с
Достижимый уровень безопасности, входы
Одноканальная схема 1oo1: SILCL 2
Двухканальная схема 1oo2: SILCL 3
Достижимый уровень безопасности, выходы
SILCL 3

Характеристики безопасности в соответствии с EN ISO 13849

Достижимый уровень безопасности, входы
PLd, категория 2 (DIN EN ISO 13849-1) / архитектура 1oo1 (1 канал)
Ple, категория 4 (DIN EN ISO 13849-1) / архитектура 1oo2 (2 канала)
Достижимый уровень безопасности, выходы
Ple, категория 4 (DIN EN ISO 13849-1) / архитектура 1oo2 (2 канала)

Системные данные

Field bus 프로토콜
CC-Link IE TSN
Prędkość transmisji magistrali systemowej, maks.
48 MBit/s
Tipo di modulo
Безопасный модуль ввода и вывода
갈바닉 절연
500 В пост. тока между контурами тока
인터페이스
Системная шина U-remote

Классификации

ETIM 8.0
EC001599
ETIM 9.0
EC001599
ETIM 10.0
EC001599
ECLASS 14.0
27-24-26-05
ECLASS 15.0
27-24-26-05
