VPU AC II 4 R 350/50
VPU AC II 4 R 350/50
Symbole électrique

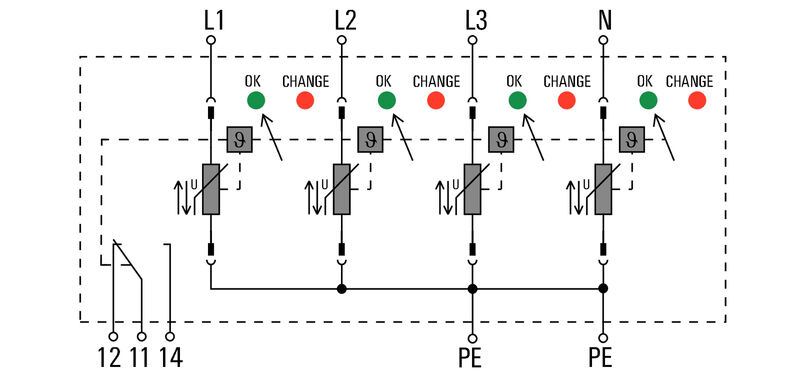

Schematic circuit diagram

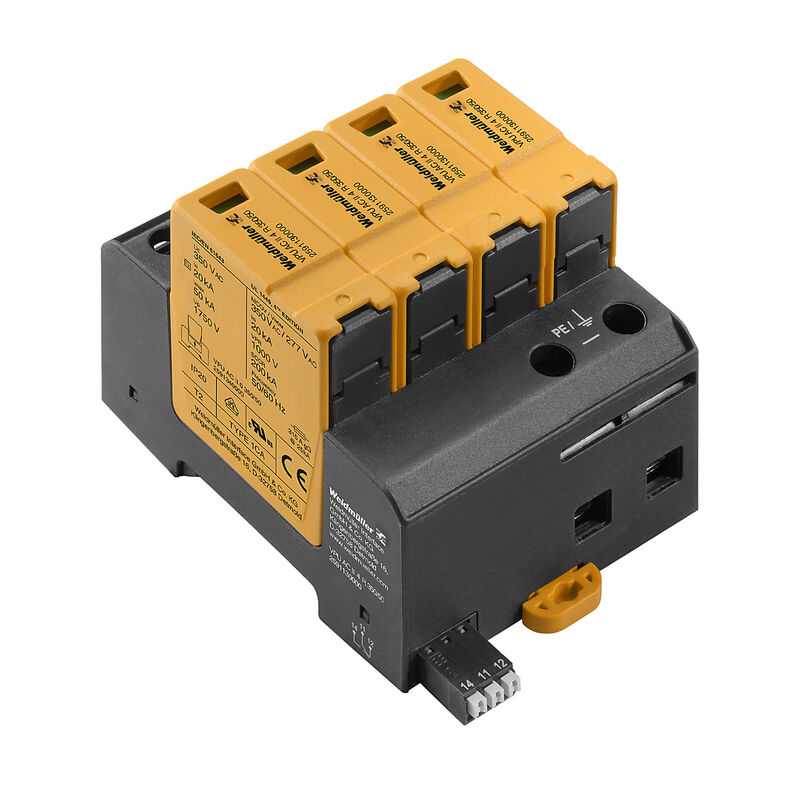

VPU AC II 4 R 350/50

Descargador de sobretensión, Baja tensión, Protector de sobretensión, con contacto remoto, TN-C-S, TN-S

№ продукта 2591130000
Открыть в конфигураторе
Загрузить спецификации Soutien à l'ingénierie Téléchargements de produits
Accessoires 4 Pièces de rechange 3 Autres produits de la même gamme 12
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Rated data UL Caractéristiques de raccordement télésignalisation Caractéristiques générales Coordination de l'isolation selon EN 50178 Caractéristiques nominales CEI / EN Caractéristiques de raccordement Datos eléctricos Datos generales Garantie Indicación importante Imágenes del producto Clasificaciones

Homologaciones

Agréments
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E354261

Datos generales para pedido

Version
Descargador de sobretensión, Baja tensión, Protector de sobretensión, con contacto remoto, TN-C-S, TN-S
Référence
2591130000
Type
VPU AC II 4 R 350/50
GTIN (EAN)
4050118599800
Qté.
1 items

Dimensiones y pesos

Profondeur
68 mm
Profondeur (pouces)
2,677 inch
Profundidad incl. carril DIN
76 mm
Hauteur
104,5 mm
Hauteur (pouces)
4,114 inch
Largeur
72 mm
Width (inches)
2,835 inch
Poids net
489 g

Temperaturas

Température de stockage
-40 °C...85 °C
Température ambiante
-40 °C…85 °C
Température de fonctionnement
-40 °C...85 °C
Páratartalom
5 - 95% rel. humidity

Conformidad medioambiental del producto

Statut de conformité RoHS
Conforme sin exención
REACH SVHC
No SVHC above 0.1 wt%

Rated data UL

Température ambiante (fonctionnement), max.
85 °C
Tension nominale UN
277 V
VPR (N-PE)
1 000 V
MCOV (L-PE)
350 V
MCOV (L/N-PE)
350 V
MCOV (N-PE)
350 V
SCCR
200 kA
In
20 kA
Категория
SPD TYPE 1CA
Температура окружающей среды (рабочая), мин.
-40 °C
Сертификат № (cURus)
E354261
MODE
all modes
VPR (L-L)
2 000 V
VPR (L-N)
2 000 V
VPR (L-PE)
1 000 V
Spänningstyp
AC
UL-energinät
3-phase WYE

Caractéristiques de raccordement télésignalisation

Longueur de dénudage
8 mm
Section de raccordement du conducteur, rigide, max.
1,5 mm²
Section de raccordement du conducteur, rigide, min.
0,25 mm²
Type de raccordement
PUSH IN

Caractéristiques générales

Affichage fonction optique
verte = OK ; rouge = parafoudre défectueux - le remplacer
Altitude de service
≤ 4000 m
Barrette de liaison équipée
TS 35
Classe d'inflammabilité selon UL 94
V-0
Couleur
Orange
noir
Degré de protection
IP20 en condition installée
Forme
Boîtiers d'installation ; 4 TE
Insta IP20
Segment
Distribution d'énergie
Version
Protector de sobretensión
con contacto remoto

Coordination de l'isolation selon EN 50178

Catégorie de surtension
III
Degré de pollution
2

Caractéristiques nominales CEI / EN

Capacité de coupure du courant résiduel lfi
Prise en compte du courant de suite inutile
Classe d'exigence selon CEI 61643-11
Type II
Type III
Classe d'exigence selon EN 61643-11
T2
T3
Contact de signalisation
250 V 1A 1CO
Coordination énergétique
Type II
Type III
Courant de court-circuit ISCCR
50 kA
Courant de décharge (type III)
3 kA
Courant de décharge Imax (8/20 µs) fil-PE
50 kA
Courant de fuite In (8/20 µs) fil-PE
20 kA
Courant de fuite à Un
0,7 mA
Fusible amont intégré
Non
Niveau de protection Up à IN (L/N-PE)
≤ 1,75 kV
Niveau de protection Upà IN (N-PE)
≤ 1,5 kV
Nombre de pôles
4
Normes
IEC 61643-11
EN 61643-11
UL 1449
Plage de fréquence, max.
60 Hz
Plage de fréquence, min.
50 Hz
Protection par fusible
Aucun fusible nécessaire ≤ 315 A gG
250 A gG @50 kA Isccr
315 A gG @25 kA Isccr
Réseau basse tension
TN-C-S
TN-S
Surtension temporaire - TOV
403 V
Temps de réponse / temps de réaction
≤ 25 ns
Tension de choc combiné UOC
6 kV
Tension nominale (AC)
230 V
Tension permanente maximum, Uc (AC)
350 V
Type de tension
AC
Type SPD
T2

Caractéristiques de raccordement

Longueur de dénudage
18 mm
Technique de raccordement de conducteurs
Conexión brida-tornillo
Type de raccordement
Conexión brida-tornillo
Longueur de dénudage, raccordement nominal
18 mm
Couple de serrage, min.
3 Nm
Tightening torque, max.
4,5 Nm
Sections de raccordement, raccordement nominal
16 mm²
Rögzítési tartomány, névleges csatlakozás, min.
1,5 mm²
Rögzítési tartomány, névleges csatlakozás, max.
35 mm²
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 16
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 2
Vezeték keresztmetszet, tömör, min.
1,5 mm²
Vezeték keresztmetszet, tömör, max.
35 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, min.
1,5 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, max.
25 mm²
Сечение подсоединяемого провода, скрученный, мин.
1,5 mm²
Сечение подсоединяемого провода, скрученный, макс.
35 mm²

Datos eléctricos

Type de tension
AC

Datos generales

Nombre de pôles
4
Degré de protection
IP20 in installed state
Цветовой код
оранжевый
черный

Garantie

Période
5 ans

Indicación importante

Informations sur le produit
Cuando se usa en aplicaciones CC; utilizar el fusible de SIBA tipo NH2XL aR/aSF DC 1500 V

Imágenes del producto

Titre d'illustration #96 02
Imagen de producto
Dibujo leyenda-02
Abb.ähnlich

Clasificaciones

ETIM 8.0
EC000941
ETIM 9.0
EC000941
ETIM 10.0
EC000941
ECLASS 14.0
27-17-12-02
ECLASS 15.0
27-17-12-02
