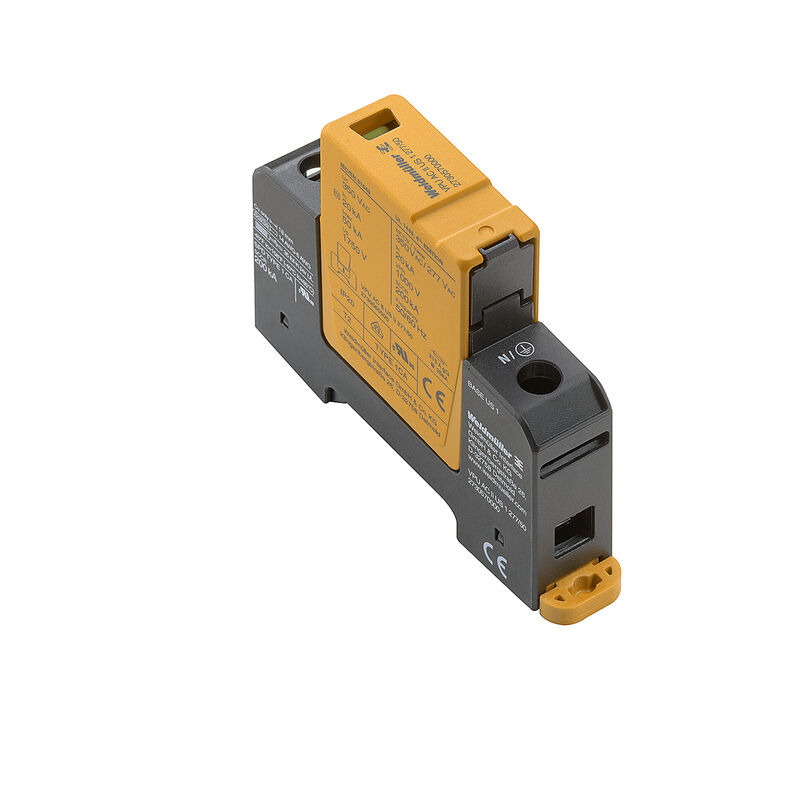

VPU AC II US 1 277/50

Scaricatore di sovratensioni, Bassa tensione, Protezione contro le sovratensioni, Monofase, TN

Art.-Nr. 2730570000
Im Konfigurator öffnen
Datenblatt herunterladen Supporto ingegneristico Download dei prodotti
Accessori 4 Parti di ricambio 2 Prodotti correlati 6
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati di dimensionamento UL Dati di collegamento serraggio remoto Dati generali Isolamento secondo EN 50 178 Dati nominali IEC / EN Dati di collegamento Dati elettrici Dati generali Homologaciones IECEx/ATEX/cUL Garanzia Classificazioni

Omologazioni

Omologazioni
