VPU AC II US 3 277/50
VPU AC II US 3 277/50
Symbole électrique

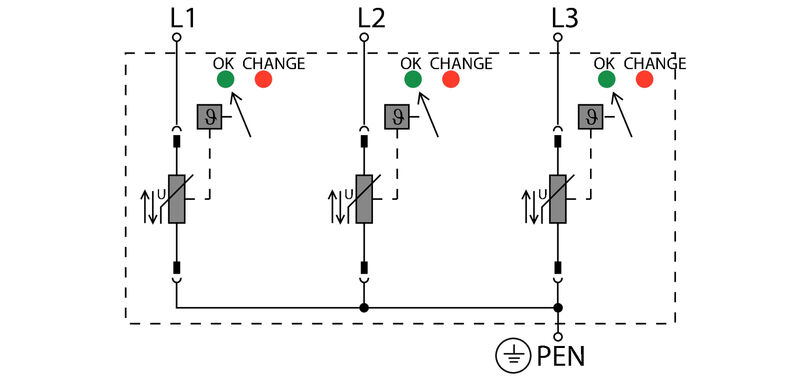

Schematic circuit diagram

VPU AC II US 3 277/50

Protection contre la surtension, Basse tension, Protection surtension, TN-C

Référence produit 2730590000
Ouvrir dans le configurateur
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 4 Pièces de rechange 2 Autres produits de la même gamme 6
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Données de mesure UL Caractéristiques de raccordement télésignalisation Caractéristiques générales Coordination de l'isolation selon EN 50178 Caractéristiques nominales CEI / EN Caractéristiques de raccordement Caractéristiques électriques Généralités Ratings IECEx/ATEX/cUL Garantie Classifications

Agréments

Agréments
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nº de certificat (cULus)
E354261

Informations générales de commande

Version
Protection contre la surtension, Basse tension, Protection surtension, TN-C
Référence
2730590000
Type
VPU AC II US 3 277/50
GTIN (EAN)
4050118807516
Qté.
1 Pièce

Dimensions et poids

Profondeur
68 mm
Profondeur (pouces)
2,677 inch
Profondeur, y compris rail DIN
76 mm
Hauteur
90 mm
Hauteur (pouces)
3,543 inch
Largeur
54 mm
Largeur (pouces)
2,126 inch
Cote de fixation hauteur
75 mm
Poids net
378 g

Températures

Température de stockage
-40 °C...85 °C
Température ambiante
-40 °C…85 °C
Température de fonctionnement
-40 °C...85 °C
Humidité
5 - 95 % d'humidité rel.

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Données de mesure UL

Température ambiante (fonctionnement), max.
85 °C
Tensión nominal UN
277 V
MCOV (L-PE)
350 V
SCCR
200 kA
In
20 kA
Catégorie
SPD TYPE 1
Section de raccordement AWG, min.
AWG 14
Section de raccordement AWG, max.
AWG 6
Température ambiante (fonctionnement), min.
-40 °C
MODE
all modes
VPR (L-L)
2 000 V
VPR (L-PE)
1 000 V
Type de tension
AC
Réseaux d'énergie UL
3-phase WYE

Caractéristiques de raccordement télésignalisation

Connection type
PUSH IN

Caractéristiques générales

Colour
Orange
noir
Design
Boîtiers d'installation ; 3 TE
Insta IP20
Mounting rail
TS 35
Operating altitude
≤ 4000 m
Optický funkční displej
verte = OK ; rouge = parafoudre défectueux - le remplacer
Protection degree
IP20 en condition installée
Segment
Distribution d'énergie
UL 94 flammability rating
V-0
Verze
Protection surtension

Coordination de l'isolation selon EN 50178

Nedsmutsningsgrad
2
Категория перенапряжения
III

Caractéristiques nominales CEI / EN

Capacité de coupure du courant résiduel lfi
Prise en compte du courant de suite inutile
Classe d'exigence selon CEI 61643-11
Type II
Classe d'exigence selon EN 61643-11
T2
T3
Contact de signalisation
Non
Coordination énergétique
Type II
Type III
Courant de court-circuit ISCCR
50 kA
Courant de décharge Imax (8/20 µs) fil-PE
50 kA
Courant de fuite In (8/20 µs) fil-PE
20 kA
Fusible amont intégré
Non
Leakage current at Un
0,5 mA
Niveau de protection Up à IN (L/N-PE)
≤ 1,75 kV
Nombre de pôles
3
Normes
IEC 61643-11
EN 61643-11
UL 1449
NFPA 79
Plage de fréquence, max.
60 Hz
Plage de fréquence, min.
50 Hz
Protection par fusible
Aucun fusible nécessaire ≤ 315 A gG
250 A gG @50 kA Isccr
315 A gG @25 kA Isccr
Réseau basse tension
TN-C
Surtension temporaire - TOV
403 V
Temps de réponse / temps de réaction
≤ 25 ns
Tension de réseau
230 V / 400 V
Tension nominale (AC)
277 V
Tension permanente maximum, Uc (AC)
350 V
Type de tension
AC
Type SPD
T2

Caractéristiques de raccordement

Stripping length
18 mm
Wire connection method
Raccordement vissé
Tipo de conexión
Raccordement vissé
Longueur de dénudage, raccordement nominal
18 mm
Couple de serrage, min.
3 Nm
Couple de serrage, max.
4,5 Nm
Sections de raccordement, raccordement nominal
16 mm²
Plage de serrage, min.
1,5 mm²
Plage de serrage, max.
35 mm²
Section de raccordement du conducteur, AWG, min.
AWG 16
Section de raccordement du conducteur, AWG, max.
AWG 2
Section de raccordement du conducteur, min.
1,5 mm²
Section de raccordement du conducteur, max.
35 mm²
Section de raccordement du conducteur, souple, min.
4 mm²
Section de raccordement du conducteur, souple, max.
25 mm²
Section de raccordement du conducteur, souple, embout (DIN 46228-1), min.
2,5 mm²
Section de raccordement du conducteur, souple, embout (DIN 46228-1), max.
35 mm²
Section de raccordement, semi-rigide, min.
1,5 mm²
Section de raccordement, semi-rigide, max.
35 mm²

Caractéristiques électriques

Type de tension
AC

Généralités

Nombre de pôles
3
Degré de protection
IP20 en condition installée
Couleur
Orange
noir

Ratings IECEx/ATEX/cUL

N.º de certificado (cULus)
E354261

Garantie

Période
5 ans

Classifications

ETIM 8.0
EC000941
ETIM 9.0
EC000941
ETIM 10.0
EC000941
ECLASS 14.0
27-17-12-02
ECLASS 15.0
27-17-12-02
