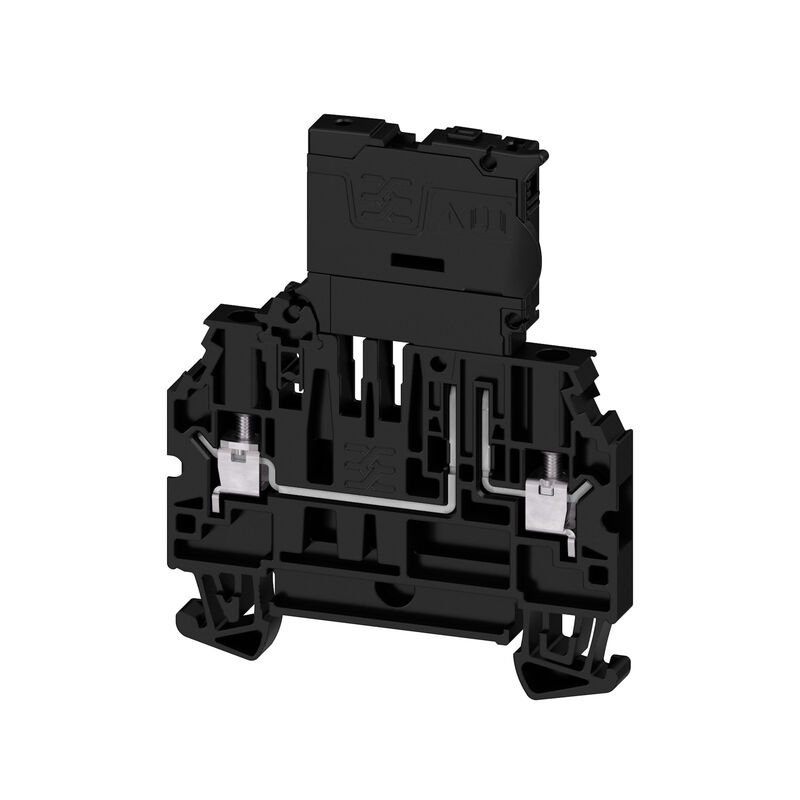

W2C 4 FS 30-70V BK STB
W2C 4 FS 30-70V BK STB
W2C 4 FS 30-70V BK STB

W2C 4 FS 30-70V BK STB

Sicherungs-Reihenklemme, Schraubanschluss, schwarz, 4 mm², 6.3 A, 70 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35

항목 번호 2892950000
Openen in configurator
Gegevensblad downloaden Engineering Support Produkt Downloads
Zubehör 106 Verwandte Artikel 92
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Werkstoffdaten Bemessungsdaten IECEx/ATEX Systemkennwerte weitere technische Daten Klemmbare Leiter (Weiterer Anschluss) Conductors for clamping (rated connection) Bemessungsdaten nach CSA Allgemeines Bemessungsdaten Bemessungsdaten nach UL Wichtiger Hinweis Klassifikationen

Zulassungen

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693
Zertifikat-Nr. (cURusEX)
E184763

Allgemeine Bestelldaten

Version
Sicherungs-Reihenklemme, Schraubanschluss, schwarz, 4 mm², 6.3 A, 70 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, TS 35
Order No.
2892950000
Type
W2C 4 FS 30-70V BK STB
GTIN (EAN)
4064675884538
Qty.
50 Stück

Abmessungen und Gewichte

Depth
75 mm
Tiefe (inch)
2,953 inch
Height
60 mm
Höhe (inch)
2,362 inch
Width
6,1 mm
Breite (inch)
0,24 inch
Nettogewicht
18,324 g

Temperaturen

Ambient temperature
-60 °C…85 °C
Dauergebrauchstemperatur, min.
-60 °C
Dauergebrauchstemperatur, max.
130 °C

Umweltanforderungen

RoHS Compliance Status
Konform mit Ausnahme
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
71bca7a4-d3a0-4004-a59e-223f1cfa650d

Werkstoffdaten

Basic material
Wemid
Colour
schwarz
Klasa palności wg UL 94
V-0

Bemessungsdaten IECEx/ATEX

Certificate No. (ATEX)
TUEV20ATEX8502U
Certificate No. (IECEX)
IECEXTUR20.0014U
Current (ATEX)
6.3 A
Leiterquerschnitt max (ATEX)
4 mm²
Strom (IECEX)
6.3 A
Wire cross section max. (IECEX)
4 mm²

Systemkennwerte

Abschlussplatte erforderlich
Ja
Anzahl der Potentiale
1
Anzahl der Etagen
1
Anzahl der Klemmstellen je Etage
2
Antal potentialer per våning
1
Уровни с внутр. перемычками
Nein
Tragschiene
TS 35
N-Funktion
Nein
PE-Funktion
Nein
PEN-Funktion
Nein

weitere technische Daten

Einbauhinweis
TS 35
explosionsgeprüfte Ausführung
Nein
Montageart
TS 35
Offene Seiten
rechts
Snap-on
Ja

Klemmbare Leiter (Weiterer Anschluss)

Connection type, additional connection
Schraubanschluss

Conductors for clamping (rated connection)

Blade size
0,6 x 3,5 mm
Clamping range, max.
6 mm²
Clamping range, min.
0,25 mm²
Clamping screw
M 3
Connection cross-section, finely stranded, min.
0,25 mm²
Connection cross-section, stranded, max.
6 mm²
Connection cross-section, stranded, min.
0,25 mm²
Connection direction
seitlich
Gauge to IEC 60947-1
A3
Number of connections
2
Stripping length
8 mm
Tightening torque, max.
0,6 Nm
Tightening torque, min.
0,5 Nm
Twin wire-end ferrules, max.
1,5 mm²
Twin wire-end ferrules, min.
0,5 mm²
Type of connection
Schraubanschluss
Type of connection 2
Schraubanschluss
Wire connection cross section AWG, max.
AWG 10
Wire connection cross section AWG, min.
AWG 24
Wire connection cross section, finely stranded, max.
6 mm²
Wire connection cross section, finely stranded, min.
0,25 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, max.
4 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, min.
0,25 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
4 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
0,25 mm²
Wire connection cross-section, solid core, max.
6 mm²
Wire connection cross-section, solid core, min.
0,25 mm²

Bemessungsdaten nach CSA

Certificate No. (CSA)
227442-80219640
Current size B (CSA)
10 A
Current size C (CSA)
10 A
Current size D (CSA)
5 A
Voltage size B (CSA)
300 V
Voltage size C (CSA)
300 V
Voltage size D (CSA)
600 V
Wire cross section max. (CSA)
12 AWG
Wire cross section min. (CSA)
24 AWG

Allgemeines

Installation advice
TS 35
Mounting rail
TS 35
Standards
IEC 60947-7-3
Wire connection cross section AWG, max.
AWG 10
Wire connection cross section AWG, min.
AWG 24

Bemessungsdaten

Rated cross-section
4 mm²
Bemessungsspannung
70 V
Bemessungsspannung DC
70 V
Nennstrom
6,3 A
Strom bei max. Leiter
6,3 A
Normen
IEC 60947-7-3
Durchgangswiderstand gemäß IEC 60947-7-x
1 mΩ
Bemessungsstoßspannung
6 kV
Pollution severity
3
Surge voltage category
III

Bemessungsdaten nach UL

Certificate No. (cURus)
E60693
Leitergr. Factory wiring max (cURus)
12 AWG
Taille du conducteur Câblage d'installation min. (cURus)
24 AWG
Taille du conducteur Câblage d'usine min. (cURus)
24 AWG
컨덕터 크기 필드 결선 최대(cURus)
12 AWG

Wichtiger Hinweis

Product information
Die Spannung ist abhängig vom gewählten Sicherungselement oder der gewählten Leuchtanzeige

Klassifikationen

ETIM 8.0
EC000899
ETIM 9.0
EC000899
ETIM 10.0
EC000899
ECLASS 14.0
27-25-01-13
ECLASS 15.0
27-25-01-13
