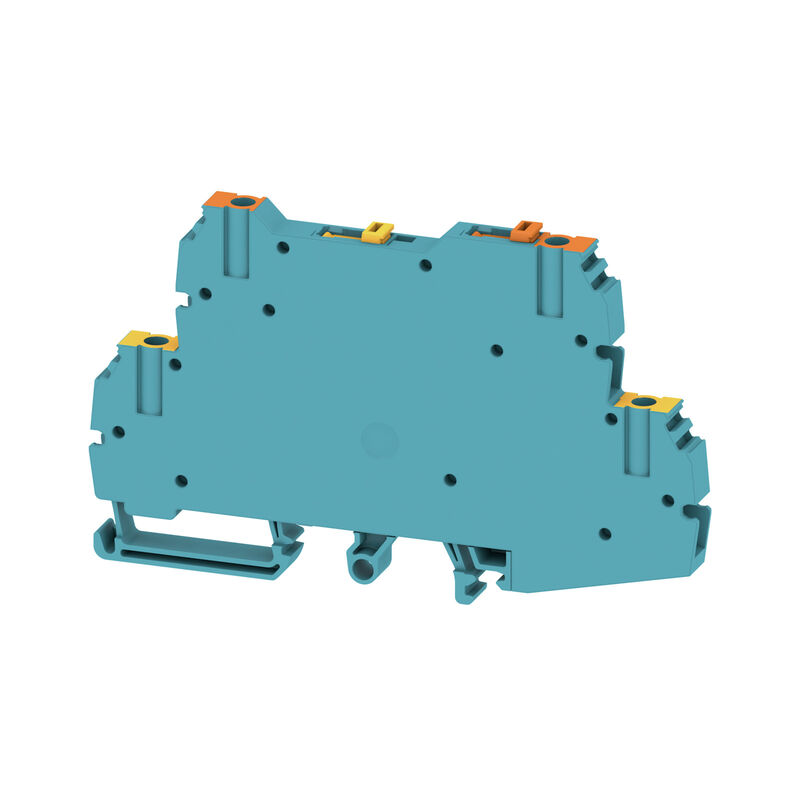

WDTR 2.5 O.STB BL
WDTR 2.5 O.STB BL

WDTR 2.5 O.STB BL

Ten produkt będzie wkrótce niedostępny.

Utolsó rendelési dátum: /Date(1782770400000)/

Alternative product: 2456030000

Test-disconnect terminal, Screw connection, blue, 2.5 mm², 17 A, 500 V, Number of connections: 4, Number of levels: 2

Cikkszám 2910900000
Nyissa meg a konfigurátorban
Adatlap letöltése Engineering Support Product Downloads
Akcesoria 23 Produkty pokrewne 160
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Material data System specifications Kiegészítő műszaki adatok Rögzíthető vezetékek (kiegészítő csatlakozás) Rögzíthető vezetékek (névleges csatlakozás) CSA névleges adatok Általános Rating data UL névleges adatok Clasificaciones

Approvals

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

General ordering data

Version
Test-disconnect terminal, Screw connection, blue, 2.5 mm², 17 A, 500 V, Number of connections: 4, Number of levels: 2
Order No.
2910900000
Тип
WDTR 2.5 O.STB BL
GTIN (EAN)
4099986531253
Qty.
25 Штука
Statut de livraison
Эта артикул в перспективе будет недоступен.
Utolsó rendelési dátum
/Date(1782770400000)/
Alternative product
[2456030000](~/p/2456030000)

Dimensions and weights

Depth
65 mm
Depth (inches)
2,559 inch
Высота
94 mm
Height (inches)
3,701 inch
Szerokość
6,15 mm
Largeur (pouces)
0,242 inch
Nettó tömeg
22,721 g

Temperatures

Tárolási hőmérséklet
-25 °C...55 °C
Ambient temperature
-50 °C…75 °C
연속 작동 온도, 최소
−50 °C
Continuous operating temp., max.
120 °C

Environmental Product Compliance

RoHS megfelelőségi állapot
Compliant without exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Material data

Alapanyag
Wemid
Szín
파란색
Classe d'inflammabilité selon UL 94
V-0

System specifications

Véglap szükséges
No
Potenciálok száma
2
레벨 수
2
레벨당 클램프 지점 개수
2
Etages internes pontés
Nie
Tartósín
TS 32
TS 35
N funkció
Nem
PE működés
Nem
PEN funkció
Nem

Kiegészítő műszaki adatok

Explosion-tested version
Nem
Type of mounting
Felpattintható
Открытые страницы
closed

Rögzíthető vezetékek (kiegészítő csatlakozás)

Csatlakozás típusa, kiegészítő csatlakozás
Csavaros csatlakozás

Rögzíthető vezetékek (névleges csatlakozás)

Csatlakozás típusa
Csavaros csatlakozás
Csatlakozás típusa 2
Csavaros csatlakozás
Csatlakozási irány
oldalt
Csatlakozások száma
4
Csupaszolási hossz
8 mm
Finomsodratú, min. (névleges csatlakozás)
0,05 mm²
Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min.
0,05 mm²
Kés mérete
0,6 x 3,5 mm
Meghúzási nyomaték, max.
0,6 Nm
Meghúzási nyomaték, min.
0,5 Nm
Mérőeszköz, IEC 60947-1
A3
Rögzítési tartomány, névleges csatlakozás, max.
4 mm²
Rögzítési tartomány, névleges csatlakozás, min.
0,05 mm²
Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min.
0,05 mm²
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 12
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 30
Vezeték csatlakozási keresztmetszet, finomsodratú, max.
2,5 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, min.
0,05 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max.
2,5 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max.
2,5 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max.
4 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min.
0,05 mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás
4 mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás
0,05 mm²

CSA névleges adatok

B feszültség nagyság (CSA)
300 V
B áram nagyság (CSA)
17 A
D feszültség nagyság (CSA)
300 V
D áram nagyság (CSA)
10 A
Tanúsítvány száma (CSA)
12400-377
Vezetékméret, gyári vezetékezés, max. (CSA)
12 AWG
Vezetékméret, gyári vezetékezés, min. (CSA)
26 AWG
Vezetékméret, terepi vezetékezés, max. (CSA)
12 AWG
Vezetékméret, terepi vezetékezés, min. (CSA)
26 AWG

Általános

Szabványok
IEC 60947-7-1
Tartósín
TS 32
TS 35
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 12
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 30

Rating data

Névleges keresztmetszet
2,5 mm²
Névleges feszültség
500 V
Névleges DC feszültség
500 V
Névleges áram
17 A
Áram maximum vezetékoknál
17 A
Szabványok
IEC 60947-7-1
Fajlagos ellenállás az IEC 60947-7-x szerint
1,33 mΩ
Névleges lökőfeszültség
6 kV
Teljesítményveszteség az IEC 60947-7-x szerint
0,77 W
서지 전압 범주
III
오염 심각도
3

UL névleges adatok

Conductor size Factory wiring max. (cURus)
12 AWG
Conductor size Field wiring max. (cURus)
12 AWG
Corriente Gr B (cURus)
20 A
Corriente Gr C (cURus)
20 A
Corriente Gr D (cURus)
10 A
Núm. de certificación (cURus)
E60693
Sección del conductor Cableado de campo mín. (cURus)
30 AWG
Sección del conductor Cableado de fábrica mín. (cURus)
30 AWG
Spannung Gr D (cURus)
300 V
Tensión Gr C (cURus)
150 V
Velikost napětí B (cURus)
300 V

Clasificaciones

ETIM 8.0
EC000902
ETIM 9.0
EC000902
ETIM 10.0
EC000902
ECLASS 14.0
27-25-01-09
ECLASS 15.0
27-25-01-09
