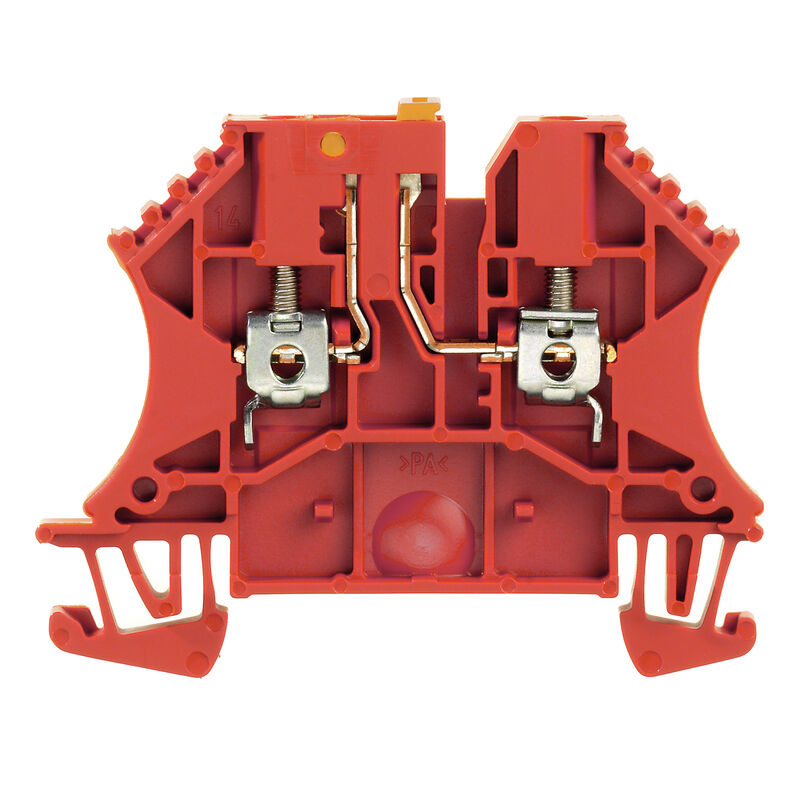

WTR 2.5 STB2.3 RT
Imagen de producto
WTR 2.5 STB2.3 RT
Imagen de producto
Similar a la ilustración

WTR 2.5 STB2.3 RT

Test-disconnect terminal, Screw connection, red, 2.5 mm², 24 A, 500 V, Number of connections: 2, Number of levels: 1

Product ID 1062290000
Openen in configurator
Gegevensblad downloaden Engineeringondersteuning Productdownloads
Toebehoren 55 Verwante producten 160
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Material data Rating data IECEx/ATEX System specifications Otros datos técnicos Conductors for clamping (additional connection) Conductor embornable (conexión nominal) Dimensions Generalidades Rating data Datos nominales según UL Classifications

Approvals

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (UR)
E60693

General ordering data

Versión
Test-disconnect terminal, Screw connection, red, 2.5 mm², 24 A, 500 V, Number of connections: 2, Number of levels: 1
Código
1062290000
Tipo
WTR 2.5 STB2.3 RT
GTIN (EAN)
4032248821518
Cantidad
100 items

Dimensions and weights

Profundidad
48 mm
Depth (inches)
1,89 inch
Depth including DIN rail
49 mm
Altura
60 mm
Height (inches)
2,362 inch
Anchura
5,1 mm
Width (inches)
0,201 inch
Peso neto
9 g

Temperatures

Temperatura de almacenamiento
-25 °C...55 °C
Temperatura ambiente
-50 °C…75 °C
Continuous operating temp., min.
-50 °C
Continuous operating temp., max.
120 °C

Environmental Product Compliance

Estado de cumplimiento de la directiva RoHS
Compliant with exemption
Exención RoHS (si procede/conocida)
6c
REACH SVHC
Lead 7439-92-1
SCIP
f92ee310-1e24-42d5-9b63-f4a42add4010

Material data

Material básico
Wemid
Color
red
Grado inflamabilidad según UL 94
V-0

Rating data IECEx/ATEX

Núm. de certificación (ATEX)
DEMKO14ATEX1389U
Núm. de certificación (IECEX)
IECExUL14.0097U
Tensión máx. (ATEX)
500 V
Corriente (ATEX)
21 A
Wire cross section max. (ATEX)
2.5 mm²
Tensión máx. (IECEx)
500 V
Current (IECEX)
21 A
Sección máx. del conductor (IECEX)
2.5 mm²
Caracterización EN 60079-7
Ex ec II C Gc
Ex 2014/34/EU label
II 3 G

System specifications

Versión
Screw connection
Spacer
With sockets
for plug-in cross-connector
One end without connector
Tapa final obligatoria
Yes
Número de potenciales
1
Número de pisos
1
Number of clamping points per level
2
Número de potenciales por piso
1
Pisos internos puenteados
No
Conexión PE
No
Carril de montaje
TS 35
Función N
No
Función PE
No
Función PEN
No

Otros datos técnicos

Lados abiertos
derecha
Número de bornes iguales
1
Tipo de montaje
Snap-on
Versión a prueba de explosivos
No

Conductors for clamping (additional connection)

Tipo de conexión, conexión adicional
Screw connection

Conductor embornable (conexión nominal)

Calibre según 60 947-1
A3
Dimens. caña destornillador
0,6 x 3,5 mm
Dirección de conexión
lateral
Longitud de desaislado
10 mm
Número de conexiones
2
Par de apriete con atornillador eléctrico, tipo DMS
1
Par de apriete, max.
0,7 Nm
Par de apriete, min.
0,5 Nm
Sección de conexión del conductor AWG, min.
AWG 30
Sección de conexión del conductor AWG, máx.
AWG 12
Sección de conexión del conductor, flexible, max.
4 mm²
Sección de conexión del conductor, flexible, mín.
0,05 mm²
Sección de embornado, máx.
4 mm²
Sección de embornado, mín.
0,05 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.
2,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.
0,05 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.
2,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.
0,05 mm²
Sección del conductor, semirrígido, máx.
4 mm²
Sección del conductor, semirrígido, mín.
0,05 mm²
Sección transversal de conductor, núcleo rígido, máx.
4 mm²
Sección transversal de conductor, núcleo rígido, mín.
0,05 mm²
Tipo de conexión
Screw connection
Tipo de conexión 2
Screw connection
Tornillo de apriete
M 3
결선 단면적, 가는 꼬임, 최소
0,05 mm²

Dimensions

TS 35 offset
32 mm

Generalidades

Carril de montaje
TS 35
Normas
IEC 60947-7-1
Sección de conexión del conductor AWG, min.
AWG 30
Sección de conexión del conductor AWG, máx.
AWG 12

Rating data

Sección nominal
2,5 mm²
Tensión nominal
500 V
Tensión nominal DC
500 V
Corriente nominal
24 A
Corriente en conductor máximo
24 A
Normas
IEC 60947-7-1
Volume resistance according to IEC 60947-7-x
1,33 mΩ
Sobretensión de choque nominal
6 kV
Pérdida de potencia según la norma IEC 60947-7-x
0,77 W
Pollution severity
3

Datos nominales según UL

Corriente Gr C (UR)
20 A
Núm. de certificación (UR)
E60693
Sección del conductor Cableado de campo máx. (UR)
12 AWG
Sección del conductor Cableado de campo mín. (UR)
30 AWG
Sección del conductor Cableado de fábrica máx. (UR)
12 AWG
Sección del conductor Cableado de fábrica mín. (UR)
30 AWG
Tensión Gr C (UR)
300 V

Classifications

ETIM 8.0
EC000902
ETIM 9.0
EC000902
ETIM 10.0
EC000902
ECLASS 14.0
27-25-01-09
ECLASS 15.0
27-25-01-09
