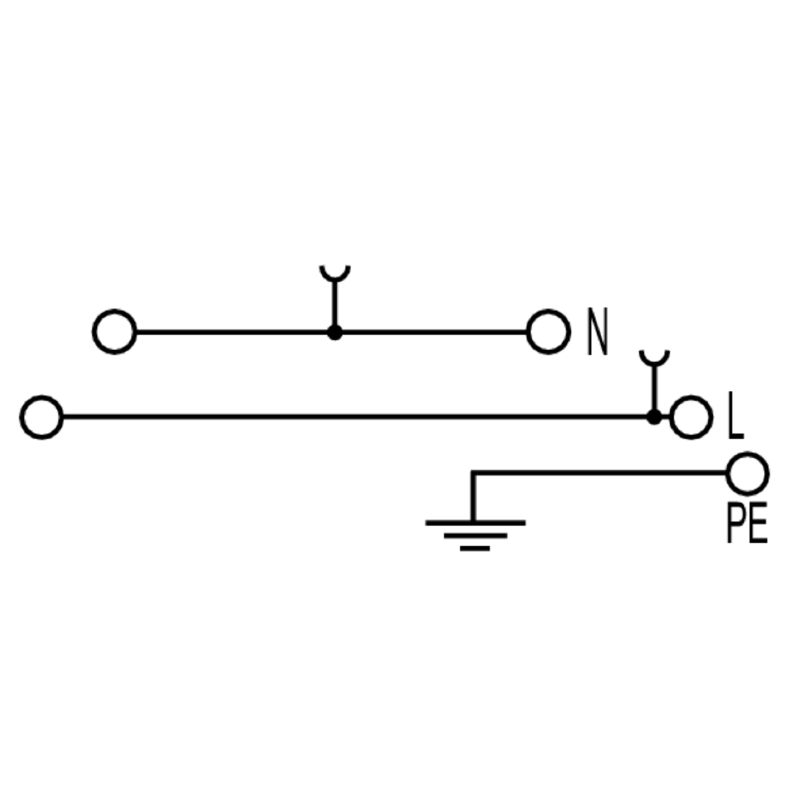

ZDL 2.5 S/N/L/PE
Produktbild
ZDL 2.5 S/N/L/PE

ZDL 2.5 S/N/L/PE

Dieses Produkt ist nicht mehr verfügbar.

Produktalternative: 2668940000

Z-Reihe, Installations-Etagenklemme, Bemessungsquerschnitt: 2.5 mm², Zugfederanschluss, dunkelbeige, Direktmontage

Art.-Nr. 1720800000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 24 Verwandte Artikel 66
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Werkstoffdaten Systemkennwerte weitere technische Daten Klemmbare Leiter (Bemessungsanschluss) Bemessungsdaten nach CSA Allgemeines Bemessungsdaten Bemessungsdaten nach UL Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (UR)
E60693

Allgemeine Bestelldaten

Ausfuehrung
Z-Reihe, Installations-Etagenklemme, Bemessungsquerschnitt: 2.5 mm², Zugfederanschluss, dunkelbeige, Direktmontage
Best.-Nr.
1720800000
Art
ZDL 2.5 S/N/L/PE
GTIN (EAN)
4008190380373
VPE
50 Stück
Status dostawy
Abgekündigt
Ostatnia data zamówienia
/Date(1680213600000)/
Produktalternative
[2668940000](~/p/2668940000)

Abmessungen und Gewichte

Tiefe
48 mm
Tiefe (inch)
1,89 inch
Höhe
95 mm
Höhe (inch)
3,74 inch
Breite
5,1 mm
Breite (inch)
0,201 inch
순중량
13,86 g

Temperaturen

Lagertemperatur
-25 °C...55 °C
Okolní teplota
-5 °C…40 °C
Dauergebrauchstemperatur, min.
-50 °C
Dauergebrauchstemperatur, max.
120 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Werkstoffdaten

Matériau de base
Wemid
Farbe
dunkelbeige
Grado inflamabilidad según UL 94
V-0

Systemkennwerte

Versione
Dreileiter Installations-Klemme
Zugfederanschluss
mit PE-Anschluss
für steckbare Querverbindung
einseitig offen
Piastra terminale (necessaria)
Ja
Liczba potencjałów
3
Anzahl der Etagen
2
Anzahl der Klemmstellen je Etage
2
Anzahl der Potentiale pro Etage
1
Piani ponticellati internamente
Nein
PE-Anschluss
Ja
取り付けレール
TS 35
N-기능
Ja
PE 기능
Ja
PEN funkció
Nein

weitere technische Daten

Installation advice
Direktmontage
Lados abiertos
rechts
Tipo de montaje
gerastet
Versión a prueba de explosivos
Nein

Klemmbare Leiter (Bemessungsanschluss)

Abisolierlänge
8 mm
Anschlussart
Zugfederanschluss
Anschlussrichtung
schräg
Anzahl Anschlüsse
5
Klemmbereich, max.
4 mm²
Klemmbereich, min.
0,13 mm²
Klingenmaß
0,6 x 3,5 mm
Lehrdorn nach 60 947-1
A2
Leiteranschlussquerschnitt AWG, max.
AWG 12
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.
2,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
0,13 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.
2,5 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.
0,13 mm²
Leiteranschlussquerschnitt, feindrähtig, max.
4 mm²
Leiteranschlussquerschnitt, feindrähtig, min.
0,13 mm²
Průřez připojení vodiče, pevné jádro, max.
4 mm²
Průřez připojení vodiče, pevné jádro, min.
0,13 mm²
Průřez připojení vodičů, splétané, min.
0,13 mm²

Bemessungsdaten nach CSA

Current size D (CSA)
10 A
Leiterquerschnitt min (CSA)
26 AWG
Průřez vodiče max. (CSA)
12 AWG
Voltage size D (CSA)
300 V
Č. osvědčení (CSA)
154685-1142891

Allgemeines

Einbauhinweis
Direktmontage
Leiteranschlussquerschnitt AWG, max.
AWG 12
Leiteranschlussquerschnitt AWG, min.
AWG 26
Normen
IEC 60947-7-1 (-7-2)
Tragschiene
TS 35

Bemessungsdaten

Rated cross-section
2,5 mm²
Tensione nominale
400 V
Rated DC voltage
400 V
Corriente nominal
24 A
Strom bei max. Leiter
24 A
Norme
IEC 60947-7-1 (-7-2)
Volume resistance according to IEC 60947-7-x
1,33 mΩ
定格インパルス耐電圧
4 kV
Teljesítményveszteség az IEC 60947-7-x szerint
0,77 W
Verschmutzungsgrad
3

Bemessungsdaten nach UL

Leitergr. Factory wiring max (UR)
12 AWG
Leitergr. Factory wiring min (UR)
26 AWG
Leitergr. Field wiring max (UR)
12 AWG
Leitergr. Field wiring min (UR)
26 AWG
Spannung Gr B (UR)
300 V
Spannung Gr D (UR)
300 V
Strom Gr B (UR)
15 A
Strom Gr D (UR)
10 A
Zertifikat-Nr. (UR)
E60693

Klassifikationen

ETIM 8.0
EC001329
ETIM 9.0
EC001329
ETIM 10.0
EC001329
ECLASS 14.0
27-25-01-10
ECLASS 15.0
27-25-01-10
