BORNE ZDT 2.5/2
Imagen de producto
BORNE ZDT 2.5/2

BORNE ZDT 2.5/2

Serie Z, Borne enchufable, Sección nominal: 2.5 mm², Conexión directa, Beige oscuro

N.º de artículo 1815150000
Abrir en el configurador
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 44 Productos relacionados 161
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Datos del material Valores característicos del sistema Otros datos técnicos Conductors for clamping (additional connection) Conductors for clamping (rated connection) Datos nominales según CSA Generalidades Datos nominales UL rating data Imágenes del producto Clasificaciones

Homologaciones

인증
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Datos generales para pedido

버전
Serie Z, Borne enchufable, Sección nominal: 2.5 mm², Conexión directa, Beige oscuro
주문 번호
1815150000
유형
ZDT 2.5/2
GTIN (EAN)
4032248340774
Qty.
50 Pieza

Dimensiones y pesos

깊이
52 mm
Profundidad (pulgadas)
2.047 inch
Profundidad incl. carril DIN
52.5 mm
높이
80.5 mm
높이 (인치)
3.169 inch
너비
5.1 mm
Anchura (pulgadas)
0.201 inch
Net weight
9.67 g

Temperaturas

보관 온도
-25 °C...55 °C
Temperatura otoczenia
-5 °C…40 °C
Temperatura permanete de trabajo, min.
-50 °C
Temperatura permanete de trabajo, max.
120 °C

Conformidad medioambiental del producto

RoHS 준수 상태
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Datos del material

Grundläggande material
Wemid
Färgkod
Beige oscuro
Brännbarhetsklass enligt UL 94
V-0

Valores característicos del sistema

Utförande
2 conexiones directas - 2 conexiones term. plano enchufable
enchufable
Ändplatta krävs
Sí
Antal potentialer
2
Número de pisos
2
Número de puntos de embornado por piso
4
Nivåer internt överkopplade
No
PE-anslutning
No
Mounting rail
TS 35
PE function
No

Otros datos técnicos

explosionstestat utförande
No
Monteringstyp
enclavado
Öppna sidor
derecha

Conductors for clamping (additional connection)

Conductor cross-section, flexible plus plastic collar DIN 46228/1, further connection, max.
2.5 mm²
Connection type, additional connection
enchufable

Conductors for clamping (rated connection)

Connection direction
top
Długość rurki dla okucia z zakończeniem kablowym bez kołnierza z tworzywa sztucznego DIN 46228/1
  • Sección de conexión del conductor:
    • nominal:
      0.5 mm²
    • nominal:
      10 mm
  • Sección de conexión del conductor:
    • nominal:
      0.75 mm²
    • nominal:
      10 mm
  • Sección de conexión del conductor:
    • nominal:
      1 mm²
    • nominal:
      10 mm
  • Sección de conexión del conductor:
    • nominal:
      1.5 mm²
    • mín.:
      10 mm
    • máx.:
      12 mm
  • Sección de conexión del conductor:
    • nominal:
      2.5 mm²
    • mín.:
      10 mm
    • máx.:
      12 mm
Długość rurki dla okucia z zakończeniem kablowym z kołnierzem z tworzywa sztucznego DIN 46228/4
  • Sección de conexión del conductor:
    • nominal:
      0.5 mm²
    • mín.:
      6 mm
    • máx.:
      10 mm
  • Sección de conexión del conductor:
    • nominal:
      0.75 mm²
    • mín.:
      6 mm
    • máx.:
      12 mm
  • Sección de conexión del conductor:
    • nominal:
      1 mm²
    • mín.:
      6 mm
    • máx.:
      12 mm
  • Sección de conexión del conductor:
    • nominal:
      1.5 mm²
    • mín.:
      8 mm
    • máx.:
      12 mm
  • Sección de conexión del conductor:
    • nominal:
      2.5 mm²
    • mín.:
      8 mm
    • máx.:
      12 mm
Gauge to IEC 60947-1
A2
liczba przyłączeń
4
Maks. przekrój przyłącza, przewód wielodrutowy, maks.
4 mm²
Maks. przekrój przyłącza, przewód wielodrutowy, min.
0.13 mm²
przekrój przyłącza przewodu AWG, min.
AWG 26
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks.
2.5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min.
0.13 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks.
2.5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min.
0.13 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.
0.13 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.
4 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, maks.
4 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, min.
0.13 mm²
Rodzaj przyłącza
Conexión directa
Stripping length
10 mm
Wielkość ostrza
0,6 x 3,5 mm
Wire connection cross section AWG, max.
AWG 12
Zakres zaciskania, maks.
4 mm²
Zakres zaciskania, min.
0.13 mm²

Datos nominales según CSA

Макс. сечение провода (cCSAusX)
12 AWG
Мин. сечение провода (cCSAusX)
26 AWG
Напряжение, класс C (cCSAus)
300 V
Напряжение, класс D (cCSAus)
600 V
Сертификат № (cCSAus)
154685-1460993
Ток, класс C (cCSAus)
20 A
Ток, класс D (cCSAus)
5 A

Generalidades

Mounting rail
TS 35
결선 단면규격 AWG, 최대
AWG 12
결선 단면규격 AWG, 최소
AWG 26

Datos nominales

Märkarea
2.5 mm²
Märkspänning
400 V
Max. spänning för klämfäste och jackbart system
690 V
Märkspänning DC
500 V
Märkström
24 A
Ström med max. ledare
24 A
Resistencia de paso según IEC 60947-7-x
1.33 mΩ
Rated impulse withstand voltage
6 kV
Power loss in accordance with IEC 60947-7-x
0.77 W
Grado de polución
3

UL rating data

Certifikat nr (cURus)
E60693
Ledarstorlek Factory wiring max (cURus)
12 AWG
Ledarstorlek Factory wiring min (cURus)
26 AWG
Ledarstorlek Field wiring max (cURus)
12 AWG
Ledarstorlek Field wiring min (cURus)
26 AWG
Spänning grupp C (cURus)
300 V
Spänning grupp D (cURus)
600 V
Ström grupp C (cURus)
20 A
Ström Gruppr D (cURus)
5 A

Imágenes del producto

그림 제목 02

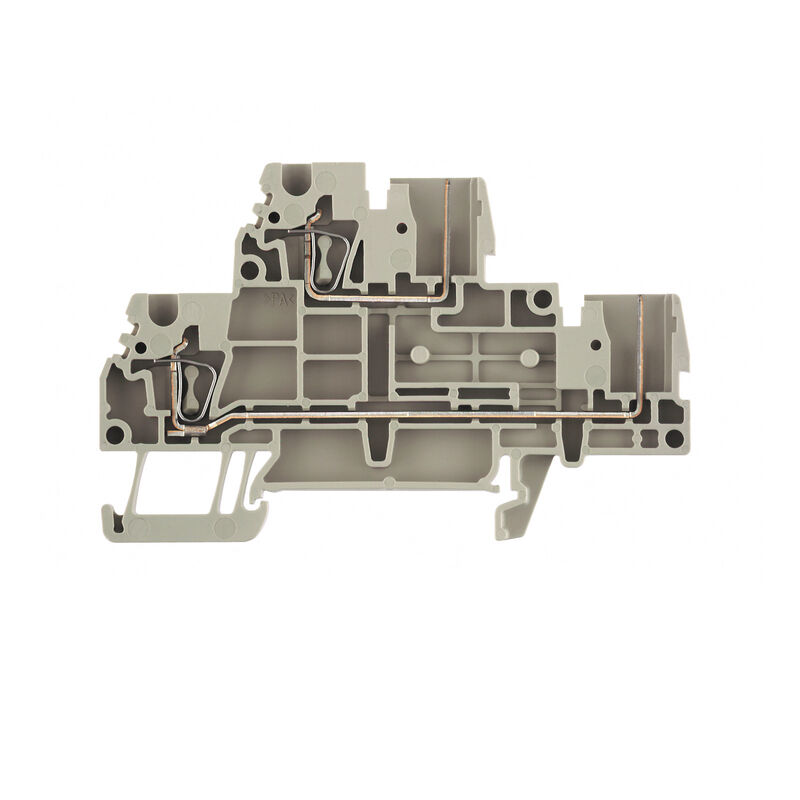

Imagen de producto

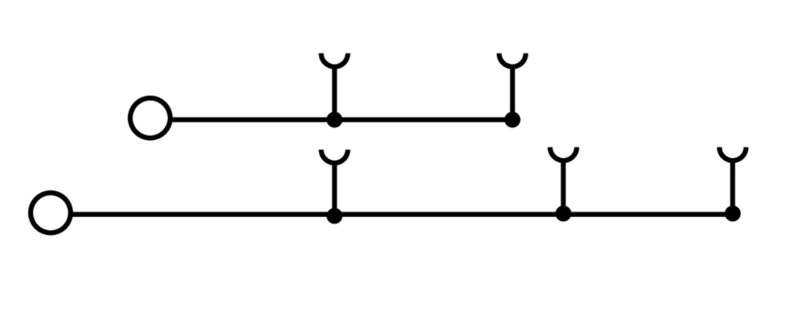

Dibujo leyenda-02
Similar a la ilustración

Clasificaciones

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-17
ECLASS 15.0
27-25-01-17
