Eigenschaften

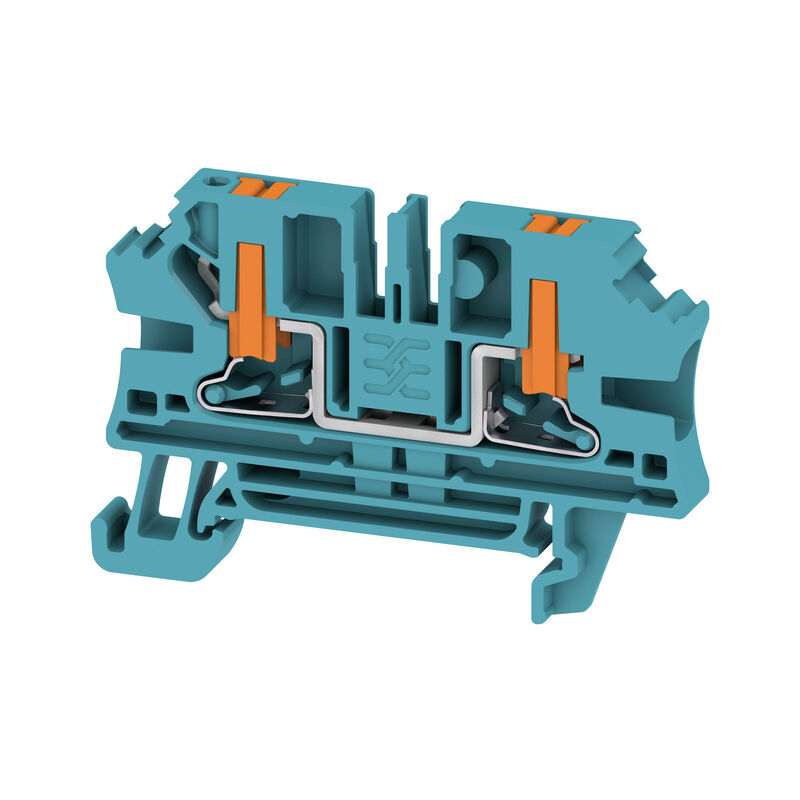

| Ausfuehrung | Durchgangs-Reihenklemme, PUSH IN, blau, 4 mm², 32 A, 1000 V, Anzahl Anschlüsse: 2 |
| Best.-Nr. | 2871870000 |
| Art | AL2C 4 BL |
| GTIN (EAN) | 4064675639992 |
| VPE | 50 Stück |
| Tiefe | 39,5 mm |
| Tiefe (inch) | 1,555 inch |
| Höhe | 60 mm |
| Höhe (inch) | 2,362 inch |
| Breite | 6,1 mm |
| Breite (inch) | 0,24 inch |
| Nettogewicht | 8,535 g |
| Lagertemperatur | -25 °C...55 °C |
| Dauergebrauchstemperatur, min. | -60 °C |
| Dauergebrauchstemperatur, max. | 130 °C |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Werkstoff | Wemid |
| Farbe | blau |
| Farbe Betätigungselemente | orange |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Abschlussplatte erforderlich | Ja |
| Anzahl der Potentiale | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anzahl der Potentiale pro Etage | 1 |
| Etagen intern gebrückt | Nein |
| Tragschiene | TS 35 |
| N-Funktion | Nein |
| PE-Funktion | Nein |
| PEN-Funktion | Nein |
| Befestigungsart | gerastet |
| Einbauhinweis | (Haltwinkel zur Montage im Lieferumfang enthalten) |
| explosionsgeprüfte Ausführung | Nein |
| Montageart | TS 35 |
| Offene Seiten | rechts |
| rastbar | Ja |
| Anschlussart, weiterer Anschluss | PUSH IN |
| Abisolierlänge | 12 mm |
| Anschlussart | PUSH IN |
| Anschlussrichtung | seitlich |
| Anzahl Anschlüsse | 2 |
| Klemmbereich, max. | 6 mm² |
| Klemmbereich, min. | 0,14 mm² |
| Klingenmaß | 0,6 x 3,5 mm |
| Lehrdorn nach 60 947-1 | A4 |
| Leiteranschlussquerschnitt AWG, max. | AWG 12 |
| Leiteranschlussquerschnitt AWG, min. | AWG 26 |
| Leiteranschlussquerschnitt, eindrähtig, max. | 6 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max. | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 6 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max. | 4 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min. | 0,5 mm² |
| Zwillings-Aderendhülse, max. | 1,5 mm² |
| Zwillings-Aderendhülse, min. | 0,5 mm² |
| Einbauhinweis | (Haltwinkel zur Montage im Lieferumfang enthalten) |
| Leiteranschlussquerschnitt AWG, max. | AWG 12 |
| Leiteranschlussquerschnitt AWG, min. | AWG 26 |
| Normen | IEC 60947-7-1 |
| Tragschiene | TS 35 |
| Bemessungsquerschnitt | 4 mm² |
| Bemessungsspannung | 1.000 V |
| Bemessungsspannung DC | 1.000 V |
| Nennstrom | 32 A |
| Strom bei max. Leiter | 32 A |
| Normen | IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x | 1 mΩ |
| Bemessungsstoßspannung | 8 kV |
| Verlustleistung gemäß IEC 60947-7-x | 1,02 W |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Leitergr. Factory wiring max (cURus) | 10 AWG |
| Leitergr. Factory wiring min (cURus) | 24 AWG |
| Leitergr. Field wiring max (cURus) | 10 AWG |
| Leitergr. Field wiring min (cURus) | 24 AWG |
| Zertifikat-Nr. (cURus) | E60693 |
| Zulassung / Zertifikat / Konformitätsdokument | [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_298693) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_263429) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2871870000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2871870000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2871870000&norm=0) |
| Sicherheitsinformationen | [Go to website](https://www.weidmueller.com/int/service/safety_info.jsp) |
| Kataloge | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Zulassungen |      |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Zertifikat-Nr. (cURus) | E60693 |
Zubehör
-
-
-
-
-
-
Art.-Nr.:2749610000VPE:1 Stück
Schraubwerkzeug, Klingenbreite (B): 3.5 mm, Klingenlänge: 100 mm, Klingenstärke (A): 0.6 mm
-
Art.-Nr.:2871810000VPE:20 Stück
Abschlussplatte (Klemmen), dunkelbeige, Höhe: 58 mm, Breite: 2.1 mm, V-0, Wemid
-
Art.-Nr.:2871820000VPE:20 Stück
Abschlussplatte (Klemmen), blau, Höhe: 58 mm, Breite: 2.1 mm, V-0, Wemid
-
Art.-Nr.:1951880000VPE:600 Stück
WS, Klemmenmarkierung, 8 x 6 mm, Raster in mm (P): 6.00 Weidmueller, weiß
-
Art.-Nr.:1038650000VPE:200 Stück
Dekafix, Klemmenmarkierung, 5 x 6 mm, Raster in mm (P): 6.00 Weidmueller, nach Kundenwunsch
-
Art.-Nr.:1609830000VPE:200 Stück
Dekafix, Klemmenmarkierung, 5 x 6 mm, Raster in mm (P): 6.00 Weidmueller, nach Kundenwunsch
-
Art.-Nr.:1038820000VPE:120 Stück
WS, Klemmenmarkierung, 8 x 6 mm, Raster in mm (P): 6.00 Weidmueller, nach Kundenwunsch
-
Art.-Nr.:1818410000VPE:120 Stück
WS, Klemmenmarkierung, 10 x 6 mm, Raster in mm (P): 6.00 Weidmueller, Allen-Bradley, nach Kundenwunsch
-
Art.-Nr.:1828460000VPE:120 Stück
WS, Klemmenmarkierung, 10 x 6 mm, Raster in mm (P): 6.00 Weidmueller, Allen-Bradley, nach Kundenwunsch
-
Art.-Nr.:1046330000VPE:120 Stück
WS, Klemmenmarkierung, 10 x 6 mm, Raster in mm (P): 6.00 Weidmueller, Allen-Bradley, nach Kundenwunsch
-
Art.-Nr.:2007780000VPE:120 Stück
WS, Klemmenmarkierung, 10 x 6 mm, Raster in mm (P): 6.00 Weidmueller, Allen-Bradley, nach Kundenwunsch
-
-
-
Art.-Nr.:2003780000VPE:600 Stück
WS, Klemmenmarkierung, 10 x 6 mm, Raster in mm (P): 6.00 Weidmueller, Allen-Bradley, weiß
-
Art.-Nr.:1046390000VPE:600 Stück
WS, Klemmenmarkierung, 10 x 6 mm, Raster in mm (P): 6.00 Weidmueller, Allen-Bradley, weiß
-
Art.-Nr.:1917420000VPE:600 Stück
WS, Klemmenmarkierung, 10 x 6 mm, Raster in mm (P): 6.00 Weidmueller, Allen-Bradley, grün
-
Art.-Nr.:1917430000VPE:600 Stück
WS, Klemmenmarkierung, 10 x 6 mm, Raster in mm (P): 6.00 Weidmueller, Allen-Bradley, gelb
-
Art.-Nr.:1069080000VPE:600 Stück
WS, Klemmenmarkierung, 10 x 6 mm, Raster in mm (P): 6.00 Weidmueller, Allen-Bradley, blau
-
Art.-Nr.:1917440000VPE:600 Stück
WS, Klemmenmarkierung, 10 x 6 mm, Raster in mm (P): 6.00 Weidmueller, Allen-Bradley, rot
-
Art.-Nr.:1828450000VPE:600 Stück
WS, Klemmenmarkierung, 10 x 6 mm, Raster in mm (P): 6.00 Weidmueller, Allen-Bradley, weiß
-
Art.-Nr.:1818400000VPE:600 Stück
WS, Klemmenmarkierung, 10 x 6 mm, Raster in mm (P): 6.00 Weidmueller, Allen-Bradley, weiß
-
-
-
-
Art.-Nr.:1011320000VPE:1000 Stück
Dekafix, Klemmenmarkierung, 5 x 6 mm, Raster in mm (P): 6.00 Weidmueller, weiß
-
-
Art.-Nr.:2635560000VPE:40 Stück
Klemmenmarkierung, 10 x 6.1 mm, Raster in mm (P): 6.00 gelb
-
Art.-Nr.:2007120000VPE:600 Stück
Dekafix, Klemmenmarkierung, 5 x 6 mm, Weidmueller, weiß
-
Art.-Nr.:1238280000VPE:1000 Stück
Dekafix, Klemmenmarkierung, 5 x 6 mm, Raster in mm (P): 6.00 Weidmueller, gelb
-
Art.-Nr.:1238310000VPE:1000 Stück
Dekafix, Klemmenmarkierung, 5 x 6 mm, Raster in mm (P): 6.00 Weidmueller, grün
-
Art.-Nr.:1238330000VPE:1000 Stück
Dekafix, Klemmenmarkierung, 5 x 6 mm, Raster in mm (P): 6.00 Weidmueller, grau
-
Art.-Nr.:1912090000VPE:1000 Stück
Dekafix, Klemmenmarkierung, 5 x 6 mm, Raster in mm (P): 6.00 Weidmueller, orange
-
Art.-Nr.:1609820000VPE:1000 Stück
Dekafix, Klemmenmarkierung, 5 x 6 mm, Raster in mm (P): 6.00 Weidmueller, weiß
-
Art.-Nr.:1238290000VPE:1000 Stück
Dekafix, Klemmenmarkierung, 5 x 6 mm, Raster in mm (P): 6.00 Weidmueller, blau
-
-
Art.-Nr.:1528130000VPE:5 Stück
Querverbinder (Klemmen), gesteckt, orange, 32 A, Polzahl: 50, Raster in mm (P): 6.10, Isoliert: Ja, Breite: 303.7 mm
-
Art.-Nr.:1527930000VPE:60 Stück
Querverbinder (Klemmen), gesteckt, orange, 32 A, Polzahl: 2, Raster in mm (P): 6.10, Isoliert: Ja, Breite: 9.9 mm
-
Art.-Nr.:1528220000VPE:20 Stück
Querverbinder (Klemmen), gesteckt, blau, 32 A, Polzahl: 9, Raster in mm (P): 6.10, Isoliert: Ja, Breite: 52.6 mm
-
Art.-Nr.:1528240000VPE:5 Stück
Querverbinder (Klemmen), gesteckt, blau, 32 A, Polzahl: 50, Raster in mm (P): 6.10, Isoliert: Ja, Breite: 303.7 mm
-
Art.-Nr.:1528040000VPE:60 Stück
Querverbinder (Klemmen), gesteckt, blau, 32 A, Polzahl: 2, Raster in mm (P): 6.10, Isoliert: Ja, Breite: 9.9 mm
-
Art.-Nr.:1528120000VPE:60 Stück
Querverbinder (Klemmen), gesteckt, blau, 32 A, Polzahl: 4, Raster in mm (P): 6.10, Isoliert: Ja, Breite: 22.1 mm
-
Art.-Nr.:1528180000VPE:20 Stück
Querverbinder (Klemmen), gesteckt, blau, 32 A, Polzahl: 7, Raster in mm (P): 6.10, Isoliert: Ja, Breite: 40.4 mm
-
Art.-Nr.:1528190000VPE:20 Stück
Querverbinder (Klemmen), gesteckt, blau, 32 A, Polzahl: 8, Raster in mm (P): 6.10, Isoliert: Ja, Breite: 46.5 mm
-
Art.-Nr.:1528230000VPE:20 Stück
Querverbinder (Klemmen), gesteckt, blau, 32 A, Polzahl: 10, Raster in mm (P): 6.10, Isoliert: Ja, Breite: 58.7 mm
-
Art.-Nr.:1528020000VPE:20 Stück
Querverbinder (Klemmen), gesteckt, orange, 32 A, Polzahl: 7, Raster in mm (P): 6.10, Isoliert: Ja, Breite: 40.4 mm
-
Art.-Nr.:1527940000VPE:60 Stück
Querverbinder (Klemmen), gesteckt, orange, 32 A, Polzahl: 3, Raster in mm (P): 6.10, Isoliert: Ja, Breite: 16 mm
-
Art.-Nr.:1528030000VPE:20 Stück
Querverbinder (Klemmen), gesteckt, orange, 32 A, Polzahl: 8, Raster in mm (P): 6.10, Isoliert: Ja, Breite: 46.5 mm
-
Art.-Nr.:1528070000VPE:20 Stück
Querverbinder (Klemmen), gesteckt, orange, 32 A, Polzahl: 9, Raster in mm (P): 6.10, Isoliert: Ja, Breite: 52.6 mm
-
Art.-Nr.:1528090000VPE:20 Stück
Querverbinder (Klemmen), gesteckt, orange, 32 A, Polzahl: 10, Raster in mm (P): 6.10, Isoliert: Ja, Breite: 58.7 mm
-
Art.-Nr.:1527970000VPE:60 Stück
Querverbinder (Klemmen), gesteckt, orange, 32 A, Polzahl: 4, Raster in mm (P): 6.10, Isoliert: Ja, Breite: 22.1 mm
-
Art.-Nr.:1527990000VPE:20 Stück
Querverbinder (Klemmen), gesteckt, orange, 32 A, Polzahl: 6, Raster in mm (P): 6.10, Isoliert: Ja, Breite: 34.3 mm
-
Art.-Nr.:1528170000VPE:20 Stück
Querverbinder (Klemmen), gesteckt, blau, 32 A, Polzahl: 6, Raster in mm (P): 6.10, Isoliert: Ja, Breite: 34.3 mm
-
Art.-Nr.:1527980000VPE:60 Stück
Querverbinder (Klemmen), gesteckt, orange, 32 A, Polzahl: 5, Raster in mm (P): 6.10, Isoliert: Ja, Breite: 28.2 mm
-
Art.-Nr.:1528140000VPE:60 Stück
Querverbinder (Klemmen), gesteckt, blau, 32 A, Polzahl: 5, Raster in mm (P): 6.10, Isoliert: Ja, Breite: 28.2 mm
-
Art.-Nr.:1528080000VPE:60 Stück
Querverbinder (Klemmen), gesteckt, blau, 32 A, Polzahl: 3, Raster in mm (P): 6.10, Isoliert: Ja, Breite: 16 mm
