Eigenschaften

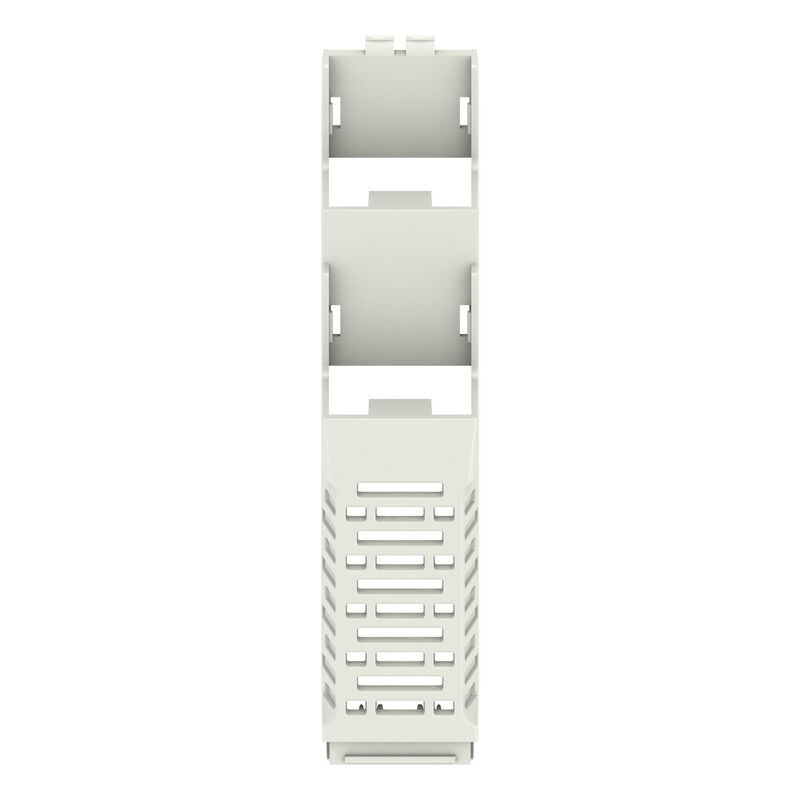

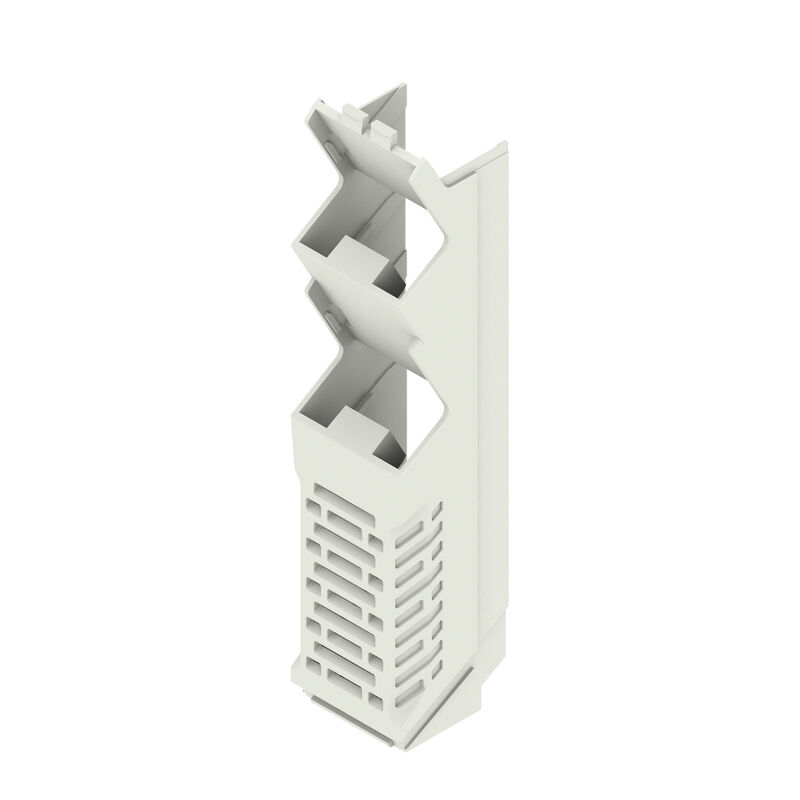

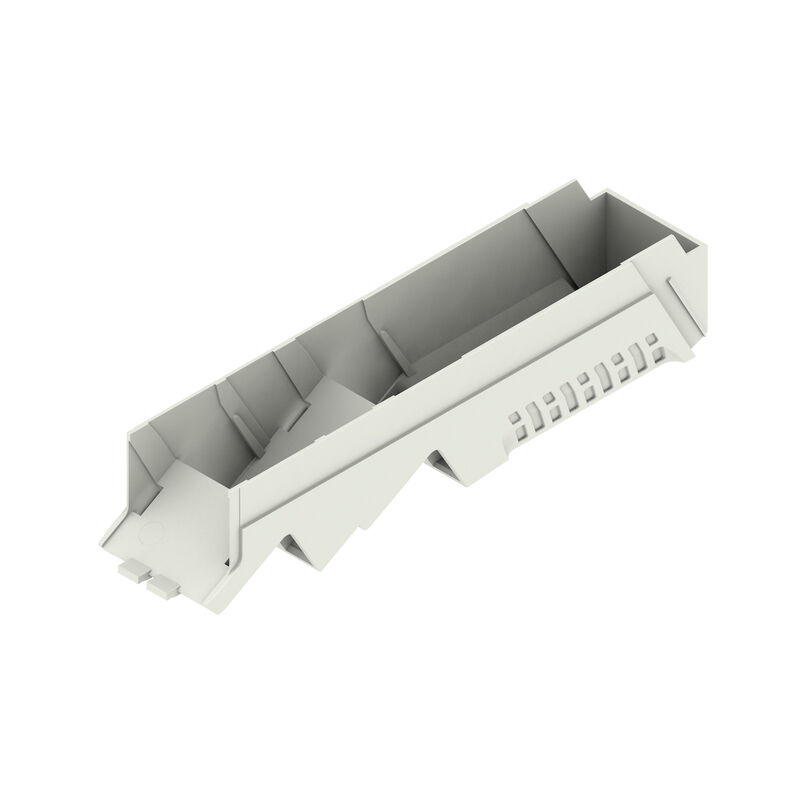

| Ausfuehrung | Seitenelement, OMNIMATE Housing - Serie CH20M lichtgrau, Seitenelement, Breite: 22.5 mm |
| Best.-Nr. | 1164690000 |
| Art | CH20M22 S PPSC LGY 2018 |
| GTIN (EAN) | 4032248954391 |
| VPE | 10 Stück |
| Tiefe | 105,5 mm |
| Tiefe (inch) | 4,154 inch |
| Höhe | 22,8 mm |
| Höhe (inch) | 0,898 inch |
| Breite | 22,5 mm |
| Breite (inch) | 0,886 inch |
| Nettogewicht | 12,4 g |
| Einsatztemperaturbereich | -40 °C...120 °C |
| Feuchtigkeit | 5...93 % rel. Feuchte, Tu = 40 °C, keine Betauung |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Isolierstoff | PA 66 GF 30 |
| Isolierstoffgruppe | I |
| Kriechstromfestigkeit (CTI) | 600 ≤ CTI |
| Oberfläche | unbehandelt |
| Werkstoff | Kunststoff |
| Farbe | lichtgrau |
| Farbtabelle (ähnlich) | RAL 7035 |
| Schutzart | IP20 im verbauten Zustand |
| Vergießbarkeit | Nein |
| Anzahl Anschlussebenen | 2 |
| Anzahl Lüftungsöffnungen | 1 |
| Anzahl Steckplätze für Buchsenstecker | 2 |
| Aussparung als Vorbereitung für Funktionsschnittstelle integriert | Nein |
| Polzahl, max. | 8 |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_53859) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1164690000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1164690000) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-02 |
| ECLASS 14.0 | 27-19-06-02 |
| ROHS | Konform |
Zubehör
-
Art.-Nr.:1432890000VPE:50 Stück
Abdeckhaube, OMNIMATE Housing - Serie CH20M lichtgrau, Seitenelementabdeckung, Breite: 22.5 mm
-
Art.-Nr.:1413740000VPE:50 Stück
Abdeckhaube, OMNIMATE Housing - Serie CH20M graphitgrau, Seitenelementabdeckung, Breite: 22.5 mm
-
Art.-Nr.:1472830000VPE:50 Stück
Abdeckhaube, OMNIMATE Housing - Serie CH20M achatgrau, Seitenelementabdeckung, Breite: 22.5 mm
-
Art.-Nr.:1221310000VPE:50 Stück
Abdeckhaube, OMNIMATE Housing - Serie CH20M schwarz, Seitenelementabdeckung, Breite: 22.5 mm
ElektronikgehäuseModulare ElektronikgehäuseCH20M AD SHL 5.00 – SeitenelementabdeckungCH20M AD SHL 5.00/04 – Seitenelementabdeckung für CH20M22, CH20M45, CH20M67
