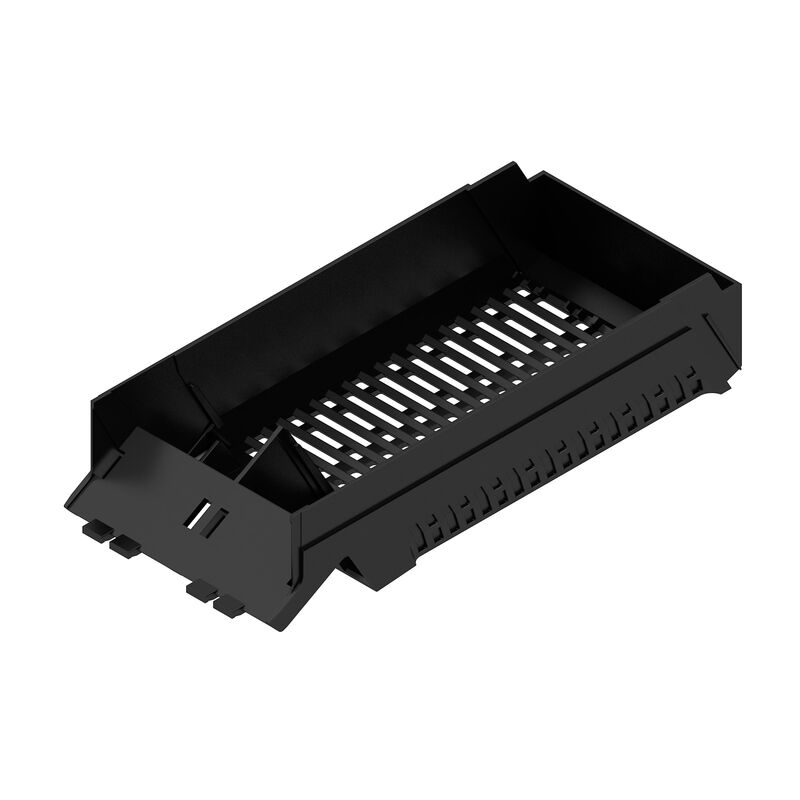

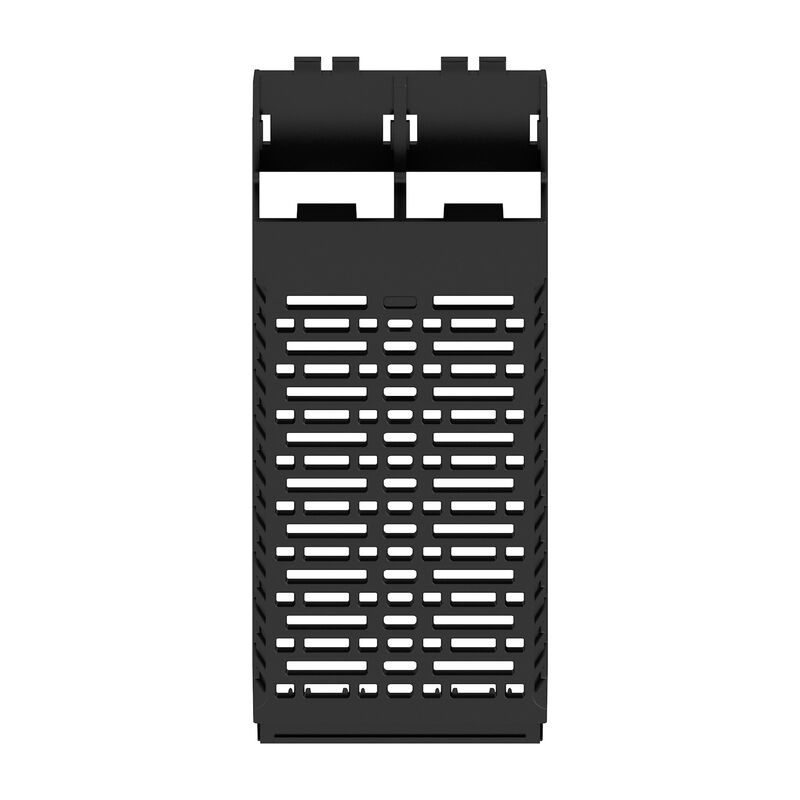

CH20M45 S P2SC/P2SC BK 2010

Seitenelement, OMNIMATE Housing - Serie CH20M schwarz, Seitenelement, Breite: 45.3 mm

Art.-Nr. 1166180000

Eigenschaften

Allgemeine Bestelldaten

Ausfuehrung	Seitenelement, OMNIMATE Housing - Serie CH20M schwarz, Seitenelement, Breite: 45.3 mm
Best.-Nr.	1166180000
Art	CH20M45 S P2SC/P2SC BK 2010
GTIN (EAN)	4032248957019
VPE	6 Stück

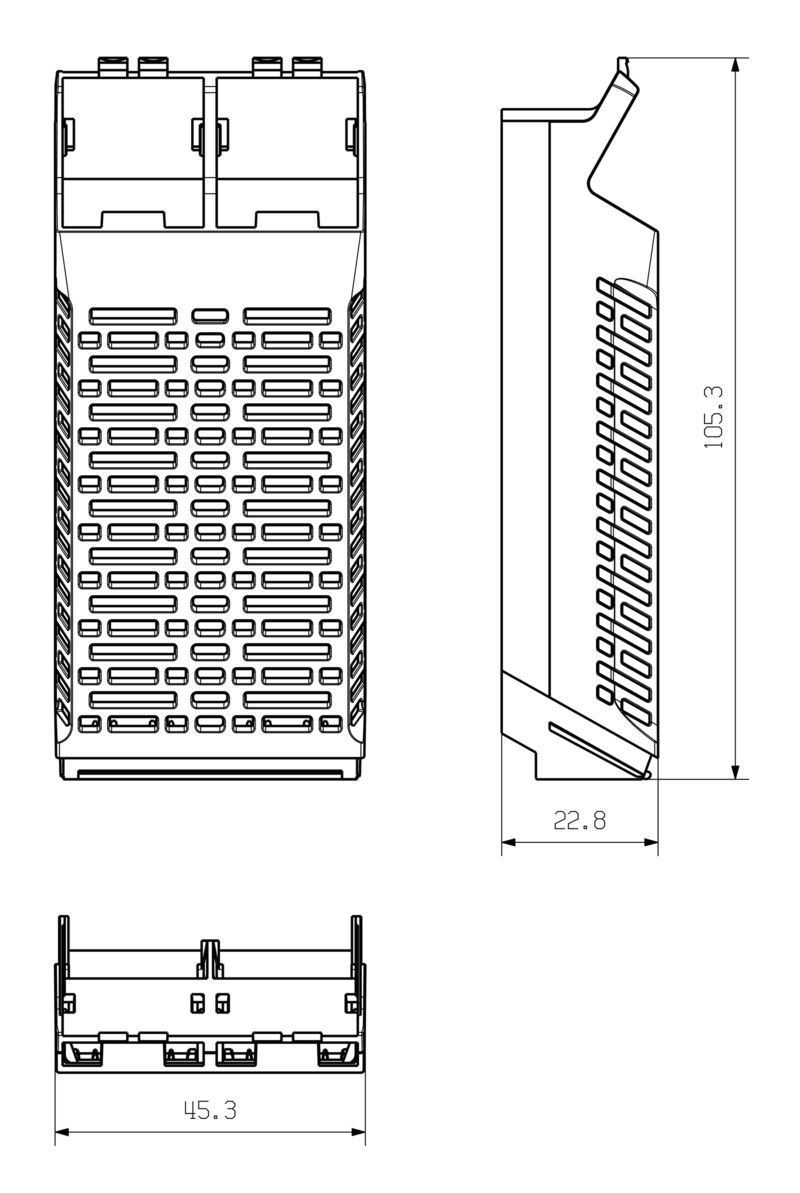

Abmessungen und Gewichte

Tiefe	105,3 mm
Tiefe (inch)	4,146 inch
Höhe	22,8 mm
Höhe (inch)	0,898 inch
Breite	45,3 mm
Breite (inch)	1,783 inch
Nettogewicht	19,667 g

Temperaturen

Einsatztemperaturbereich	-40 °C...120 °C
Feuchtigkeit	5...93 % rel. Feuchte, Tu = 40 °C, keine Betauung

Umweltanforderungen

RoHS-Konformitätsstatus	Konform ohne Ausnahme
REACH SVHC	No SVHC above 0.1 wt%

Werkstoffdaten

Brennbarkeitsklasse nach UL 94	V-0
Isolierstoff	PA 66 GF 30
Isolierstoffgruppe	I
Kriechstromfestigkeit (CTI)	600 ≤ CTI
Oberfläche	unbehandelt
Werkstoff	Kunststoff

Allgemeine Daten

Farbe	schwarz
Farbtabelle (ähnlich)	RAL 9011
Schutzart	IP20 im verbauten Zustand
Vergießbarkeit	Nein

Bauteileigenschaften

Anzahl Anschlussebenen	1
Anzahl Lüftungsöffnungen	4
Anzahl Steckplätze für Buchsenstecker	2
Aussparung als Vorbereitung für Funktionsschnittstelle integriert	Nein
Polzahl, max.	8

Downloads

Engineering-Daten	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_53873)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1166180000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1166180000)
Kataloge	[Catalogues in PDF-format](LINK/Catalog.html)
Broschüren	[FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132)

Klassifikationen

ETIM 7.0	EC001031
ETIM 8.0	EC001031
ETIM 9.0	EC001031
ECLASS 11.0	27-18-27-92
ECLASS 12.0	27-18-27-92
ECLASS 13.0	27-19-06-02
ECLASS 14.0	27-19-06-02

Zulassungen

ROHS

Konform

Zubehör

ElektronikgehäuseModulare ElektronikgehäuseCH20M AD SHL 5.00 – SeitenelementabdeckungCH20M AD SHL 5.00/04 – Seitenelementabdeckung für CH20M22, CH20M45, CH20M67
