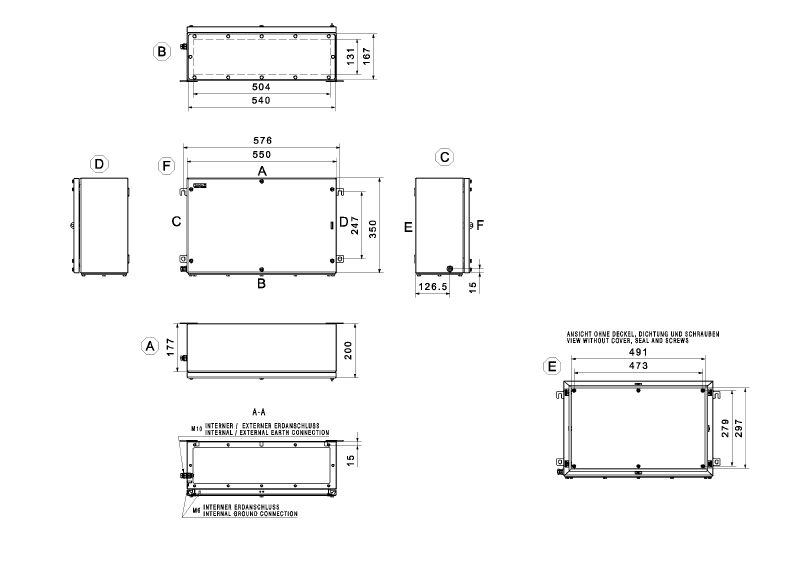

Eigenschaften
| Ausfuehrung | Klippon TB MH (Terminal Box - Multi Hinge), Leergehäuse, Edelstahlgehäuse, Höhe: 350 mm, Breite: 550 mm, Tiefe: 200 mm, Flanschplatten: unten, Werkstoff: Edelstahl 1.4404 (316 L), elektropoliert, silber |
| Best.-Nr. | 2698050000 |
| Art | KTB MH 355520 S4E1 |
| GTIN (EAN) | 4064675030256 |
| VPE | 1 Stück |
| Tiefe | 200 mm |
| Tiefe (inch) | 7,874 inch |
| Höhe | 350 mm |
| Höhe (inch) | 13,78 inch |
| Breite | 550 mm |
| Breite (inch) | 21,654 inch |
| Befestigungsmaß Höhe | 376 mm |
| Befestigungsmaß Breite | 350 mm |
| Nettogewicht | 13.520 g |
| Betriebstemperatur | -60 °C...135 °C |
| Hinweis: Umgebungstemperatur (Betrieb) | Für den Einsatz im Temperaturbereich von über 105°C ist der IP Schutz auf IP66 begrenzt. |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 8d5fcdfe-c58e-44e1-a6b4-74d2bbccc9dd |
| M12 | 45 |
| M16 | 30 |
| M20 | 20 |
| M25 | 17 |
| M32 | 9 |
| M40 | 7 |
| M50 | 3 |
| M63 | 3 |
| M75 | 2 |
| M12 | 45 |
| M16 | 30 |
| M20 | 20 |
| M25 | 17 |
| M32 | 9 |
| M40 | 7 |
| M50 | 3 |
| M63 | 3 |
| M75 | 2 |
| M12 | 70 |
| M16 | 48 |
| M20 | 30 |
| M25 | 26 |
| M32 | 14 |
| M40 | 12 |
| M50 | 5 |
| M63 | 4 |
| M75 | 3 |
| Konformitätsbescheinigung Nr. (AoC) | DE PS261X 160309 001ISS06 |
| Konformitätserklärung Nr. (DoC LVD) | DE PS261X 160412 001ISS03 |
| Zertifikat-Nr. (ATEX) | PTB11ATEX2019 |
| Zertifikat-Nr. (CCOE) | P461058_1 |
| Zertifikat-Nr. (IECEX) | IECEXPTB11.0071 |
| Zertifikat-Nr. (INMETRO) | IEX17.0021 |
| Zertifikat-Nr. Klemmenkasten (AEx) | E223792 |
| Zertifikat-Nr. Klemmenkasten (ATEX) | IBExU14ATEX1050 |
| Zertifikat-Nr. Klemmenkasten (IECEx) | IECEXIBE14.0013 |
| Zertifikat-Nr. Klemmenkasten (KOSHA) | 16-AV4BO-0245X |
| Zertifikat-Nr. Klemmenkasten (NEPSI) | GYJ14.1309 |
| Zertifikat-Nr. Klemmkasten (INMETRO) | LMP 21.0017 |
| Zertifikat-Nr. Leergehäuse (ATEX) | IBExU14ATEX1028 U |
| Zertifikat-Nr. Leergehäuse (ECAS) | 21-09-25241/E21-09-053807 |
| Zertifikat-Nr. Leergehäuse (IECEx) | IECEx IBE 14.0004U |
| Zertifikat-Nr. Leergehäuse (INMETRO) | LMP 21.0016U |
| Zertifikat-Nr. Leergehäuse (NEPSI) | GYJ14.1308U |
| Zulassungsumgebung |
ATEX
CCoE cULus DNV IECEX INMETRO KC NEPSI CCC UL AEx Class Div. UL AEx Class Zone |
| Abmaße Karton | 710x550x290 |
| Anzahl Deckelschrauben | 6 |
| Betriebstemperatur, max. | 135 °C |
| Betriebstemperatur, min. | -60 °C |
| Deckelbefestigung | 4 Scharniere und M6 Sechskantschlitzschrauben SW10 |
| Dichtungsmaterial | Silikon |
| Drehmoment Deckelschrauben | 2,5 Nm |
| Einbaubefestigung | 4,6 oder 9 Stehbolzen M6 Innengewinde |
| Einsatzgebiete |
Explosionsgefährdete Bereiche
Prozessindustrie Öl- und Gasindustrie Chemische Industrie Offshore Onshore |
| Flanschplatte | Ja |
| Flanschplatten | unten |
| Flanschplattenbefestigung | M6 Sechskantschrauben mit 10 mm Schlüsselweite |
| Gehäusebefestigung | 4 angeschweißte Montagefüße mit 11 mm Lochgröße (2 schlitz- und 2 kreisförmige Montagefüße) |
| Hinweis: Schutzart | Bei Einsatz in Temperaturbereichen über 105 °C ist der IP-Schutz auf IP 66 begrenzt. |
| Materialstärke Deckel | 1,5 mm |
| Materialstärke Flansch | 3 mm |
| Materialstärke Gehäuse | 1,5 mm |
| max. Zuladung | 77 kg |
| Maße über alles | 363x582x215 |
| Normen |
DIN EN 62208 - Leergehäuse Standard
DIN EN 61373 Class 1B** DIN EN 15085-2 EN 60079-0 EN 60079-7 EN 60079-31 IEC 60079-0 IEC 60079-7 IEC 60079-31 |
| Oberfläche | elektropoliert |
| Position PE Bolzen | Gehäuseseite C |
| Schlagfestigkeit |
7 J ATEX-Version
10 J Standardversion |
| Schlüsselweite | 10 mm |
| Schutzart |
IP66
IP67 |
| Schutzart (UL) |
Type 3
Type 4X Type 12 |
| Werkstoff | Edelstahl 1.4404 (316 L) |
| Zugangsöffnung Breite | 497 mm |
| Zugangsöffnung Höhe | 291 mm |
| Öffnungswinkel Deckel | 130 ° |
| WDU 10 / ZDU 10 | 2x46 |
| WDU 16 / ZDU 16 | 1x39 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 2x91 |
| WDU 35 / ZDU 35 | 1x29 |
| WDU 4 / ZDU 4 | 2x76 |
| WDU 6 / ZDU 6 | 2x58 |
| Erdung Gehäuse intern | angeschweißter M6 Edelstahlerdungsbolzen im Gehäuseunterteil und -deckel |
| WDU 10 / ZDU 10 | 3x26 |
| WDU 16 / ZDU 16 | 3x22 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 4x52 |
| WDU 35 / ZDU 35 | 2x16 |
| WDU 4 / ZDU 4 | 4x43 |
| WDU 6 / ZDU 6 | 4x32 |
| Zulassung / Zertifikat / Konformitätsdokument |
[CCC 2020322303002358 KTB Assembly Enclosure](https://mdcop.weidmueller.com/mediadelivery/asset/900_177321)
[CCC 2020322303002357 KTB Empty Enclosure](https://mdcop.weidmueller.com/mediadelivery/asset/900_177322) [P4610581_1](https://mdcop.weidmueller.com/mediadelivery/asset/900_157714) [24-01-100099/E24-01-102546/NB10](https://mdcop.weidmueller.com/mediadelivery/asset/900_246668) [CERTIFICADO LMP 21.0017 KLIPPON TB](https://mdcop.weidmueller.com/mediadelivery/asset/900_307810) [EU Declaration of Conformity - Klippon TB Empty Enclosures - DoC DE PS261X 160412 001ISS03](https://mdcop.weidmueller.com/mediadelivery/asset/900_40362) [UKCA Declaration of Conformity - Klippon TB Empty Enclosures - UKCA DE PS261X 220623 001ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319916) [CERTIFICADO - LMP 21.0016U_INVÓLUCRO VAZIO KLIPPON TB FS... (KTB FS), TB MH... (KTB MH), TB QL... (KTB QL) (Rev.02)](https://mdcop.weidmueller.com/mediadelivery/asset/900_314827) [Attestation of Conformity - Klippon TB Empty Enclosures - AoC DE PS261X 160309 001ISS06](https://mdcop.weidmueller.com/mediadelivery/asset/900_40358) [UKCA Attestation of Conformity - Klippon TB Empty Enclosures - AoC UKCA DE PS261X 220623 000ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319911) [IBEXU14ATEX1028U](https://mdcop.weidmueller.com/mediadelivery/asset/900_157700) [IBEXU14ATEX1050](https://mdcop.weidmueller.com/mediadelivery/asset/900_157701) [IECEXIBE14.0004U](https://mdcop.weidmueller.com/mediadelivery/asset/900_157702) [IECEXIBE14.0013](https://mdcop.weidmueller.com/mediadelivery/asset/900_157703) [TAE000013S](https://mdcop.weidmueller.com/mediadelivery/asset/900_157704) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_188078) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2698050000) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002503 |
| ETIM 7.0 | EC002503 |
| ETIM 8.0 | EC002503 |
| ETIM 9.0 | EC002503 |
| ECLASS 9.0 | 27-18-05-02 |
| ECLASS 9.1 | 27-18-05-02 |
| ECLASS 10.0 | 27-18-05-02 |
| ECLASS 11.0 | 27-18-05-02 |
| ECLASS 12.0 | 27-18-05-02 |
| ECLASS 13.0 | 27-18-05-02 |
| ECLASS 14.0 | 27-18-05-02 |
| Zulassungen |                |
| ROHS | Konform |
Zubehör
-
Art.-Nr.:1252750000VPE:1 Stück
Klippon TB (Terminal Box), Dokumentenhalter, genietet, Höhe: 150 mm, Breite: 180 mm, Tiefe: 20 mm, Werkstoff: Edelstahl 1.4301, spiegelpoliert, silber
-
Art.-Nr.:1252780000VPE:1 Stück
Klippon TB (Terminal Box), Dokumentenhalter, genietet, Höhe: 110 mm, Breite: 130 mm, Tiefe: 20 mm, Werkstoff: Edelstahl 1.4301, spiegelpoliert, silber
-
Art.-Nr.:1252730000VPE:1 Stück
Klippon TB (Terminal Box), Dokumentenhalter, genietet, Höhe: 200 mm, Breite: 240 mm, Tiefe: 20 mm, Werkstoff: Edelstahl 1.4301, spiegelpoliert, silber
-
Art.-Nr.:2716090000VPE:1 Stück
Klippon TB (Terminal Box), Montageplatte, vorgelocht, Höhe: 295 mm, Breite: 489 mm, Tiefe: 1.5 mm, Werkstoff: Stahlblech, verzinkt, silber
-
Art.-Nr.:2715560000VPE:1 Stück
Klippon TB (Terminal Box), Montageplatte, Höhe: 295 mm, Breite: 489 mm, Tiefe: 1.5 mm, Werkstoff: Stahlblech, verzinkt, silber
-
Art.-Nr.:8000073448VPE:20 Stück
Tragschiene, TS 35, TS 35 x 15, Breite: 489 mm, ohne Langloch, Stahl, verzinkt und passiviert
-
Art.-Nr.:8000073447VPE:20 Stück
Tragschiene, TS 35, TS 35 x 7.5, Breite: 489 mm, ohne Langloch, Stahl, verzinkt und passiviert
-
Art.-Nr.:1192690000VPE:1 Stück
Klippon TB (Terminal Box), Erdungsbolzen, sonstige, Höhe: 21 mm, Breite: 21 mm, Tiefe: 48.7 mm, Werkstoff: Edelstahl 1.4404, unbehandelt, silber
-
Art.-Nr.:1192680000VPE:1 Stück
Klippon TB (Terminal Box), Erdungsbolzen, sonstige, Höhe: 21 mm, Breite: 21 mm, Tiefe: 48.7 mm, Werkstoff: Messing, unbehandelt, silber
-
Art.-Nr.:1285200000VPE:1 Stück
Klippon TB (Terminal Box), Identifikationsschild-Befestigungsset, Höhe: 12 mm, Breite: 12 mm, Tiefe: 16.4 mm, Werkstoff: rostfreier Stahl, unbehandelt, silber
-
Art.-Nr.:0642600000VPE:50 Stück
Klippon TB (Terminal Box), Befestigungsschraube, Werkstoff: Stahl
-
Art.-Nr.:1274150000VPE:1 Stück
Klippon EB (Essential Box), Befestigungsschraube, Höhe: 13.3 mm, Breite: 8.5 mm, Tiefe: 8.5 mm, Werkstoff: Stahl, verzinkt, verzinkt und passiviert, silber
-
Art.-Nr.:1283450000VPE:1 Stück
Klippon TB (Terminal Box), Typenschildhalter, genietet, Höhe: 50 mm, Breite: 171 , Tiefe: 16.5 mm, Werkstoff: Edelstahl 1.4301, spiegelpoliert, silber
-
Art.-Nr.:1257640000VPE:1 Stück
Klippon TB (Terminal Box), Typenschildhalter, genietet, Höhe: 25 mm, Breite: 141 mm, Tiefe: 16.5 mm, Werkstoff: Edelstahl 1.4301, spiegelpoliert, silber
-
Art.-Nr.:1279320000VPE:1 Stück
Klippon TB (Terminal Box), Typenschildhalter, genietet, Höhe: 70 mm, Breite: 70 mm, Tiefe: 20 mm, Werkstoff: Edelstahl 1.4301, spiegelpoliert, silber
