LS 5.08/10/90 3.5SN OR BX

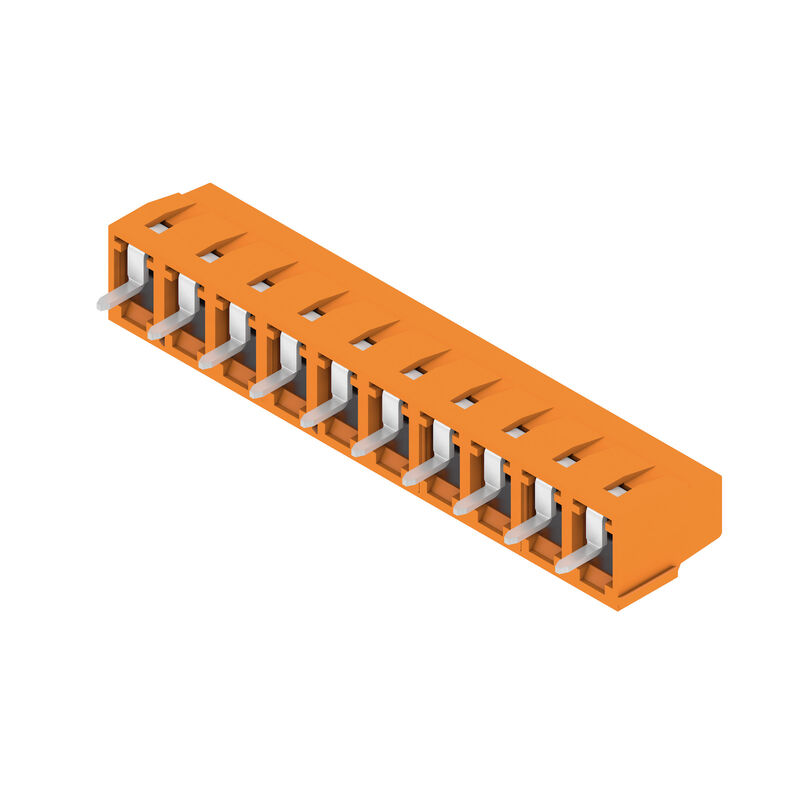

Product image
LS 5.08/10/90 3.5SN OR BX

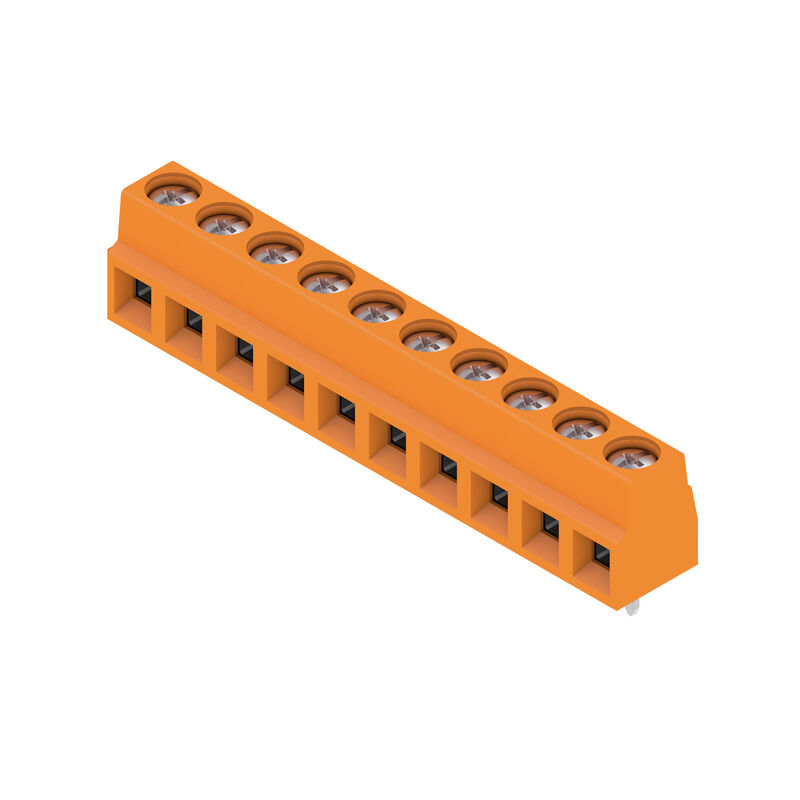

Product image
LS 5.08/10/90 3.5SN OR BX
Dimensional drawing
LS 5.08/10/90 3.5SN OR BX
Graph

LS 5.08/10/90 3.5SN OR BX

Данный продукт вскоре больше не будет доступен.

Alternativní výrobek: 1234620000

Printed circuit board terminals, 5.08 mm, Number of poles: 10, 90°, Solder pin length (l): 3.5 mm, tinned, orange, Clamping yoke connection, Clamping range, max. : 1.5 mm², Box

№ продукта 1912910000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Связанные продукты 10
Tanúsítványok General ordering data Dimensions and weights Conformità ambientale del prodotto Parámetros del sistema Material data 결선에 적합한 컨덕터 Rated data acc. to IEC Rated data acc. to CSA Номинальные характеристики по UL 1059 Packing Type tests Fontos megjegyzés Классификации

Tanúsítványok

Schválení
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

General ordering data

Verze
Printed circuit board terminals, 5.08 mm, Number of poles: 10, 90°, Solder pin length (l): 3.5 mm, tinned, orange, Clamping yoke connection, Clamping range, max. : 1.5 mm², Box
Číslo objednávky
1912910000
Typ
LS 5.08/10/90 3.5SN OR BX
GTIN (EAN)
4032248542406
Množství
50 Штука
Продуктное отношение
IEC: 630 V / 17.5 A / 0.08 - 1.5 mm²
UL: 300 V / 15 A / AWG 28 - AWG 14
Упаковка
Ящик
Stav objednávky
Эта артикул в перспективе будет недоступен.
Poslední datum objednávky
/Date(1774821600000)/
Alternativní výrobek
[1234620000](~/p/1234620000)

Dimensions and weights

Hloubka
8,1 mm
Hloubka (v palcích)
0,319 inch
Výška
13,8 mm
Высота (в дюймах)
0,543 inch
Высота, мин.
10,3 mm
Šířka
51,3 mm
Ширина (в дюймах)
2,02 inch
Čistá hmotnost
10,36 g

Conformità ambientale del prodotto

Stav souladu se směrnicí RoHS
준수, 예외 존재
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
bf16c6c7-a337-4c4d-8703-f321e4125514

Parámetros del sistema

Product family
OMNIMATE Signal - Serie LS
Wire connection method
Винтовое соединение
Mounting onto the PCB
Соединение THT под пайку
Conductor outlet direction
90°
Pitch in mm (P)
5,08 mm
Pitch in inches (P)
0,2 "
Number of poles
10
Množství řady kolíků
1
Fitted by customer
Да
Количество рядов
1
Max. adjacent poles per row
24
Solder pin length (l)
3,5 mm
Solder pin dimensions
0,5 x 1,0 mm
Solder eyelet hole diameter (D)
1,3 mm
Допуск на диаметр отверстия припойного ушка (D)
+ 0,1 мм
Počet pájených kolíků na pól
1
Hrot šroubováku
0,6 x 3,5
Лезвие отвертки стандартное
DIN 5264
Момент затяжки, мин.
0,4 Nm
Момент затяжки, макс.
0,5 Nm
Зажимной винт
M 2,5
Длина зачистки изоляции
6 mm
L1 в мм
45,72 mm
L1 в дюймах
1,8 "
Защита от прикосновения согласно DIN VDE 0470
IP 20
Защита от прикосновения согласно DIN VDE 57 106
защита от доступа пальцем
Вид защиты
IP20

Material data

Izolační materiál
Wemid (PA)
Barevný
Orange
Barevný graf (podobné)
RAL 2000
Skupina izolačního materiálu
I
Komparativní index sledování (CTI)
≥ 600
Klasifikace hořlavosti UL 94
V-0
Materiál kontaktu
Сплав меди
Povrch kontaktu
луженые
Struktura vrstev pájeného připojení
5...8 µm Sn
Температура хранения, мин.
−40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
−50 °C
Рабочая температура, макс.
120 °C
Температурный диапазон монтажа, мин.
−25 °C
Температурный диапазон монтажа, макс.
120 °C

결선에 적합한 컨덕터

Upínací rozsah, min.
0,08 mm²
Upínací rozsah, max.
1,5 mm²
Průřez propojení AWG, min.
AWG 28
Průřez propojení AWG, max.
AWG 14
Pevné, min. H05(07) V-U
0,08 mm²
Pevné, max. H05(07) V-U
1,5 mm²
Pružné, min. H05(07) V-K
0,08 mm²
Pružné, max. H05(07) V-K
1,5 mm²
dutinkou s plastovým límcem, , DIN 46228 pt 4, min.
0,25 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.
1,5 mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.
0,25 mm²
s vodičem a dutinkou, DIN 46228 pt 1, max.
1,5 mm²
Upínatelný vodič
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        8 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0409500000
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0282600000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,75 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        8 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0409600000
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0282700000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        8 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0409700000
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0372600000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,25 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        8 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9025740000
    • Длина снятия изоляции:
      • номин.:
        5 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9018910000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,34 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        8 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9025750000
Referenční text
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.
Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
17,5 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
17,5 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
17,5 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
17,5 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
630 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
250 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
4 kV

Rated data acc. to CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1815154
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
20 A
Rated current (Use group D / CSA)
10 A
Wire cross-section, AWG, min.
AWG 28
Wire cross-section, AWG, max.
AWG 14
Reference to approval values
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Номинальные характеристики по UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
15 A
Jmenovitý proud (aplikační skupina D / UL 1059)
10 A
Průřez vodiče, AWG, min.
AWG 28
Wire cross-section, AWG, max.
AWG 14
Reference to approval values
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Packing

Packaging
Caja
VPE length
317 mm
VPE width
212 mm
VPE height
28 mm

Type tests

Test: Durability of markings
  • Standard:
    DIN IEC 60512-2, раздел 1/05.94
  • Испытание:
    отметка о происхождении, обозначение типа, шаг, сертификация и маркировка UL, прочность
  • Оценивание:
    доступно
Test: Clampable cross section
  • Стандарт:
    DIN EN 60999-1, раздел 7 и 9.1/12.00, DIN EN 60947-1, раздел 8.2.4.5.1/12.99
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 0,08 мм²
    • Тип провода и его поперечное сечение:
      многожильный 0,08 мм²
    • Тип провода и его поперечное сечение:
      цельный 1,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 1,5 мм²
    • Тип провода и его поперечное сечение:
      AWG 28/1
    • Тип провода и его поперечное сечение:
      AWG 28/19
    • Тип провода и его поперечное сечение:
      AWG 14/1
    • Тип провода и его поперечное сечение:
      AWG 14/19
  • Оценивание:
    пройдено
Test for damage to and accidental loosening of conductors
  • Стандарт:
    DIN EN 60999-1, раздел 9.4/12.00
  • Требование:
    0,2 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 28/1
    • Тип провода и его поперечное сечение:
      AWG 28/19
  • Оценивание:
    пройдено
  • Требование:
    0,3 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 0,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 0,5 мм²
  • Оценивание:
    пройдено
  • Требование:
    0,4 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 1,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 1,5 мм²
  • Оценивание:
    пройдено
  • Требование:
    0,7 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 14/1
    • Тип провода и его поперечное сечение:
      AWG 14/19
  • Оценивание:
    пройдено
Pull-out test
  • Стандарт:
    DIN EN 60999-1, раздел 9.5/12.00
  • Требование:
    ≥5 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 28/1
    • Тип провода и его поперечное сечение:
      AWG 28/19
  • Оценивание:
    пройдено
  • Требование:
    ≥20 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H05V-U0.5
    • Тип провода и его поперечное сечение:
      H05V-K0.5
  • Оценивание:
    пройдено
  • Требование:
    ≥40 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H05V-U1.5
    • Тип провода и его поперечное сечение:
      H05V-K1.5
  • Оценивание:
    пройдено
  • Требование:
    ≥50 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 14/1
    • Тип провода и его поперечное сечение:
      AWG 14/19
  • Оценивание:
    пройдено

Fontos megjegyzés

IPC shoda
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Poznámky

• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Кабельный наконечник без изоляции согласно DIN 46228/1
• Кабельный наконечник с изоляцией согласно DIN 46228/4
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Классификации

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
