Eigenschaften
| Ausfuehrung | D-SERIES, LED-Modul mit Freilaufdiode, Nennsteuerspannung: 6…24 V DC, Steckanschluss |
| Best.-Nr. | 7760056015 |
| Art | RIM 2 6/24VDC |
| GTIN (EAN) | 4032248878116 |
| VPE | 10 Stück |

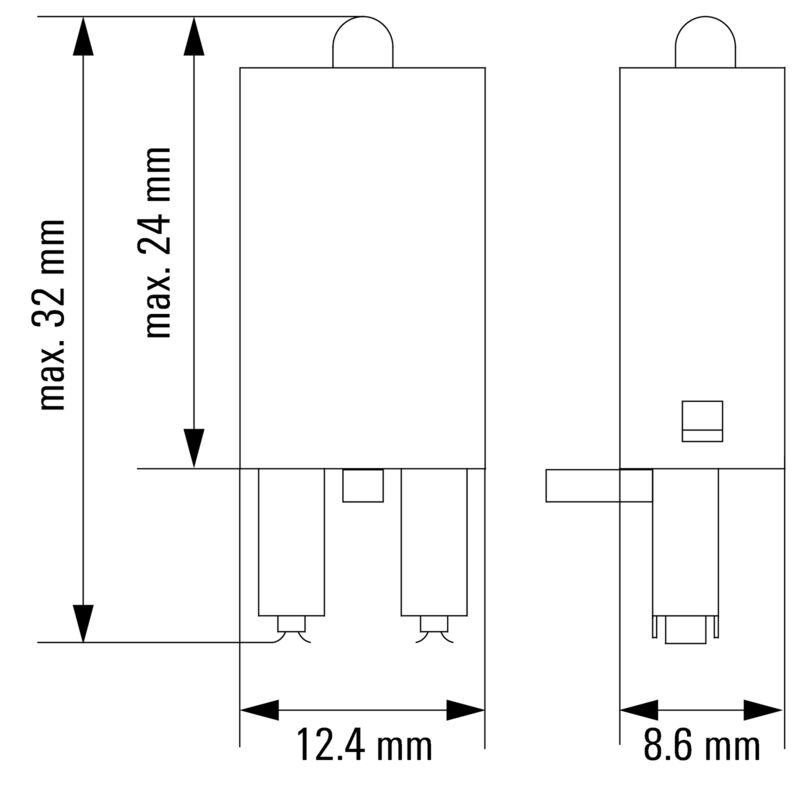

| Tiefe | 32 mm |
| Tiefe (inch) | 1,26 inch |
| Höhe | 8,6 mm |
| Höhe (inch) | 0,339 inch |
| Breite | 12,4 mm |
| Breite (inch) | 0,488 inch |
| Nettogewicht | 1,68 g |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 2f8197d4-bb8c-4bf4-a0f8-f906b0694c85 |
| Zertifikat-Nr. (cURus) | E312083 |
| Nennsteuerspannung | 6…24 V DC |
| Statusanzeige | LED grün |
| Schutzschaltung | Freilaufdiode |
| Farbe | schwarz |
| Komponente mit Brennbarkeitsklasse nach UL94 |
|
| Zertifikat-Nr. (CSA) | 80107692 |
| Zertifikat-Nr. (cURus) | E312083 |
| Leiteranschlusstechnik | Steckanschluss |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_212330) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.7760056015) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=7760056015) |
| Produktänderungsmitteilung | [20220120 Technical change to RIM](https://mdcop.weidmueller.com/mediadelivery/asset/900_249896) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002586 |
| ETIM 7.0 | EC002586 |
| ETIM 8.0 | EC002586 |
| ETIM 9.0 | EC002586 |
| ECLASS 9.1 | 27-37-10-10 |
| ECLASS 10.0 | 27-37-10-10 |
| ECLASS 11.0 | 27-37-16-92 |
| ECLASS 12.0 | 27-37-16-92 |
| ECLASS 13.0 | 27-37-16-92 |
| ECLASS 14.0 | 27-37-16-92 |
| Zulassungen |   |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cURus) | E312083 |
