SAIL-M12BW-S-10P
SAIL-M12BW-S-10P
Rysunek wymiarowy
SAIL-M12BW-S-10P
Schemat biegunów
Socket
SAIL-M12BW-S-10P
Schemat połączeń
SAIL-M12BW-S-10P
Idealne narzędzie: Screwty ® z regulacją momentu obrotowego
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12BW-S-10P

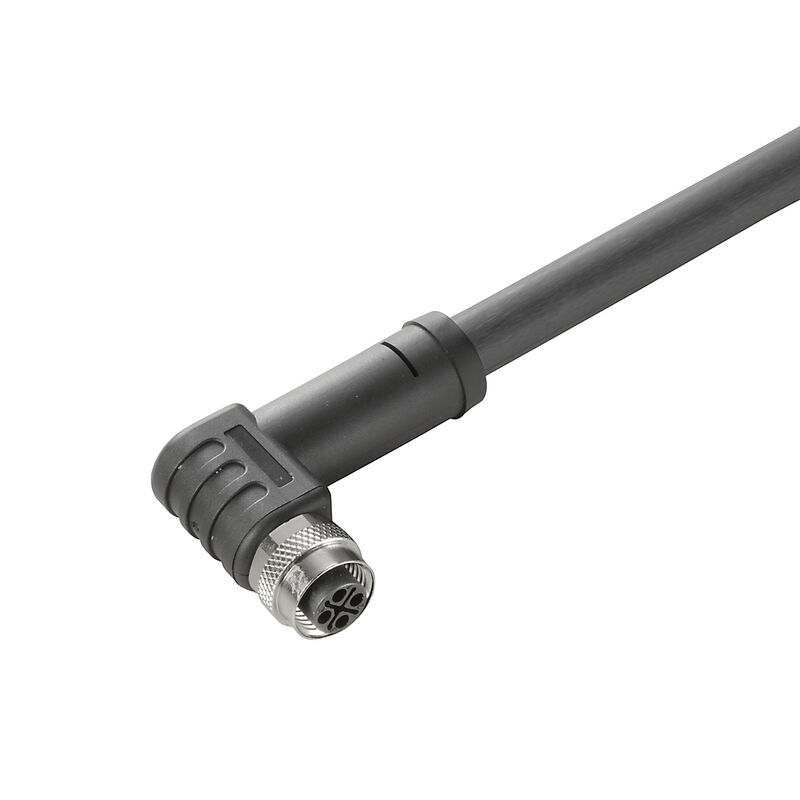

Power cable, One end without connector, M12, Number of poles : 4 (3 + PE), 10 m, Socket, angled, Shielded: No, LED: No, Sheath material: PUR, Halogen: No

Tuotteen tunnus 2050211000
Pobierz kartę katalogową Wsparcie inżynieryjne
Produkty pokrewne 4
Approvals General ordering data Dimensioni e pesi Environmental Product Compliance Specyfikacje techniczne kabla Dane ogólne techniczne Proprietà elettriche General standards Standards Plug, left Plug, right Classifications

Approvals

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E310075

General ordering data

Version
Power cable, One end without connector, M12, Number of poles : 4 (3 + PE), 10 m, Socket, angled, Shielded: No, LED: No, Sheath material: PUR, Halogen: No
Nr zam.
2050211000
Type
SAIL-M12BW-S-10P
GTIN (EAN)
4050118441475
Qté.
1 Pièce

Dimensioni e pesi

순중량
195 g

Environmental Product Compliance

Status zgodności z dyrektywą RoHS
Compliant with exemption
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Specyfikacje techniczne kabla

Acceleration
5 m/s²
Aislamiento
PP
Bending cycles
10 mln
Colour coding
szary
czarny
brązowy
zielony / żółty
Configurable cable length
Nie
Długość kabla
10 m
Funkcja PE
Tak
Hajlítási sugár, min., mozgó
7,5 x średnica kabla
Halogene
Ne
Irradiation crosslinked
No
kolor płaszcza
black
Number of poles
4 (3 + PE)
Outer cladding in accordance with UL AWM style
20234 (80 °C / 1000 V)
Outside diameter
9.6 mm ± 0.3 mm
Przekrój żyły
1,5 mm²
Przydatność do łańcucha ciągowego
Yes
Resistant to welding beads
No
Shielded
No
Temperature range, moving
-40...80 °C
Temperature range, stationary
-50...80 °C
Welding spark resistance
No
Материал оболочки
PUR
구부림 반경, 최소, 고정
4 x cable diameter
속도
5 m/s

Dane ogólne techniczne

Cykle wpinania
≥ 100
kodowanie
S-coded
LED
No
Moment dokręcający
M12: 1.0 Nm
Napięcie znamionowe
600 V
Opór izolacji
108 Ω
Podstawowy materiał obudowy
PUR
Powierzchnia styku
Gold-plated
rozmiar klucza
13 mm
Stopień ochrony
IP67
when screwed in
Stopień zanieczyszczenia
3
Wykonanie
Socket, angled
Zakres temperatury obudowy
-40 … +85 ° C
Znamionowe natężenie prądu
12 A
Ścieżka połączenia
M12

Proprietà elettriche

Insulation resistance
108 Ω
Nominal voltage
600 V

General standards

Norma dot. łączników wtykowych
IEC 61076-2-111
Nr certyfikatu (cULus)
E310075

Standards

Norma dot. łączników wtykowych
IEC 61076-2-111

Plug, left

Wtyk po lewej
M12, S-coded, IP67, female contact, angled 90°, Plastic, unshielded

Plug, right

Wtyk po prawej
free conductor end

Classifications

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
