Eigenschaften

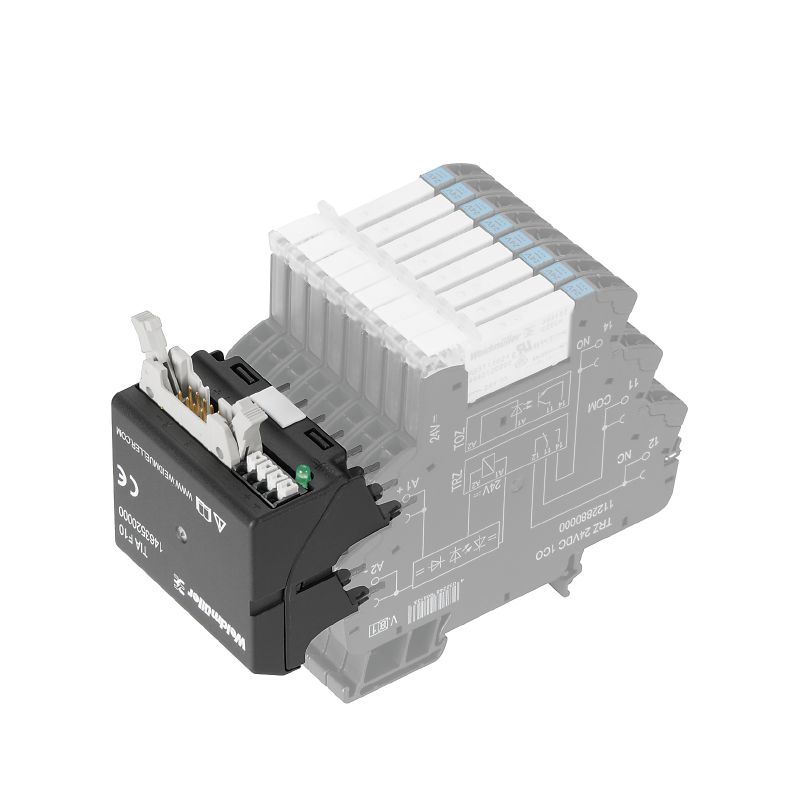

| Ausfuehrung | TERMSERIES, Adapter, 10-poliger Stecker nach DIN EN 60603-13, langer Rasthebel, Anzahl der Signalpfade: 8, Nennspannung DC : 24 V, Nennstrom (pro Signalpfad): 125 mA |
| Best.-Nr. | 1463520000 |
| Art | TIA F10 |
| GTIN (EAN) | 4050118323535 |
| VPE | 1 Stück |
| Tiefe | 62 mm |
| Tiefe (inch) | 2,441 inch |
| Höhe | 43 mm |
| Höhe (inch) | 1,693 inch |
| Breite | 51 mm |
| Breite (inch) | 2,008 inch |
| Nettogewicht | 49,35 g |
| Lagertemperatur | -40 °C...85 °C |
| Betriebstemperatur | -40 °C...60 °C |
| Feuchtigkeit | 5...95 % (indoor), Tu = 40 °C, keine Betauung |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 7cI |
| REACH SVHC | No SVHC above 0.1 wt% |
| Nennspannung DC | 24 V |
| DC Spannung, max. | 30 V |
| Nennstrom (pro Signalpfad) | 125 mA |
| Strom (pro Signalpfad), max. | 1 A |
| Summenstrom aller Signale, max. | 1 A |
| Anzahl der Signalpfade | 8 |
| Farbe | schwarz |
| Komponente mit Brennbarkeitsklasse nach UL94 |
|
| Bemessungsspannung | 32 V |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| Stehstoßspannung | 1,5 kV |
| Schutzart | IP20 im verbauten Zustand |
| Zertifikat-Nr. (DNV) | TAA00001E5 |
| Zertifikat-Nr. (cULus) | E141197 |
| Leiteranschlusstechnik | PUSH IN |
| Anzahl Klemmen | 4 (+,+,−,−) |
| Klemmbereich, Bemessungsanschluss, min. | 0,13 mm² |
| Klemmbereich, Bemessungsanschluss, max. | 1,5 mm² |
| Klingenmaß (Versorgung) | 0,6 x 3,5 mm |
| Zulassung / Zertifikat / Konformitätsdokument | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35613) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_46753) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1463520000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1463520000) |
| Anwenderdokumentation |
[Beipackzettel / Package Insert – de/en](https://mdcop.weidmueller.com/mediadelivery/asset/900_35624)
[TEMRSERIES Adapter SPS Interface Kabel - Deutsch](https://mdcop.weidmueller.com/mediadelivery/asset/900_73883) [TERMSERIES Adapters PLC interface cables - English](https://mdcop.weidmueller.com/mediadelivery/asset/900_73884) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
| ETIM 8.0 | EC002780 |
| ETIM 9.0 | EC002780 |
| ECLASS 9.0 | 27-14-11-52 |
| ECLASS 9.1 | 27-14-11-52 |
| ECLASS 10.0 | 27-14-11-52 |
| ECLASS 11.0 | 27-14-11-52 |
| ECLASS 12.0 | 27-14-11-52 |
| ECLASS 13.0 | 27-14-11-52 |
| ECLASS 14.0 | 27-14-11-52 |
| Zulassungen |     |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cULus) | E141197 |
