Eigenschaften

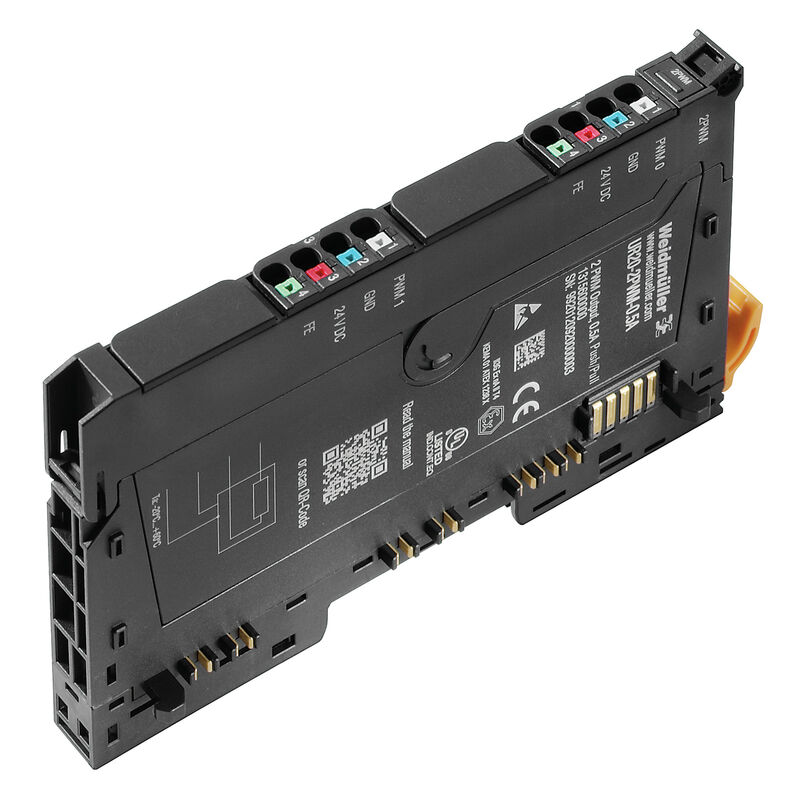

| Ausfuehrung | Remote-IO-Modul, IP20, Digitalsignale, PWM, 0,5 A je Kanal |
| Best.-Nr. | 3036960000 |
| Art | UR20-2PWM-PN-0.5A-V2 |
| GTIN (EAN) | 4099986998780 |
| VPE | 1 Stück |
| Tiefe | 76 mm |
| Tiefe (inch) | 2,992 inch |
| Höhe | 120 mm |
| Höhe (inch) | 4,724 inch |
| Breite | 11,5 mm |
| Breite (inch) | 0,453 inch |
| Befestigungsmaß Höhe | 128 mm |
| Nettogewicht | 85 g |
| Lagertemperatur | -40 °C ... +85 °C |
| Betriebstemperatur | -20 °C ... +60 °C |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 82327f13-cd27-455a-ab5b-a62e1996dcf8 |

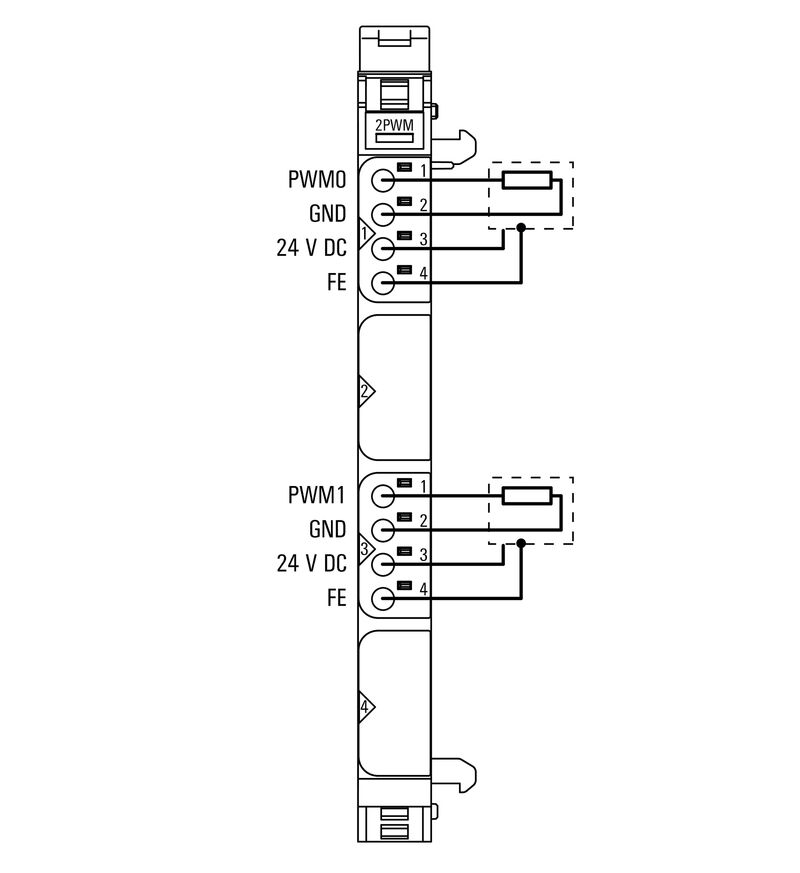

| Aktor-Anschluss |
2-Leiter
3-Leiter 3-Leiter + FE |
| Aktorversorgung |
|
| Ansprechzeit max., high | 100 ns |
| Ansprechzeit max., low | 100 ns |
| Anzahl Digitale Ausgänge | 2 |
| Auflösung | 32 Bit |
| Ausgangsstrom gem. Applikation |
|
| Ausgangsstrom pro Kanal, max. | 500 mA |
| Ausgangsstrom pro Modul, max. | 1.000 mA |
| Datenbreite |
2 Byte Input
12 Byte Output |
| Einzelkanaldiagnose | Nein |
| Genauigkeit | 1 Bit |
| Gleichzeitigkeitsfaktor |
|
| Kurzschlussfest | Ja |
| Moduldiagnose | Ja |
| Rückwirkungsfrei | Ja |
| Schaltfrequenz induktive Last | Statisch, 6 Hz … 40 kHz |
| Schaltfrequenz Lampenlast | Statisch, 6 Hz … 40 kHz |
| Schaltfrequenz ohmsche Last | Statisch, 6 Hz … 40 kHz |
| Tastverhältnis | 0 -100 % push/pull oder push parametrierbar |
| Typ | DO PWM Push / Pull |
| Anschlussart | PUSH IN |
| Leiteranschlussquerschnitt, eindrähtig, max. | 1,5 mm² |
| Leiteranschlussquerschnitt, eindrähtig, max. (AWG) | AWG 16 |
| Leiteranschlussquerschnitt, eindrähtig, min. | 0,14 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. (AWG) | AWG 26 |
| Leiteranschlussquerschnitt, feindrähtig, max. | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. (AWG) | AWG 16 |
| Leiteranschlussquerschnitt, feindrähtig, min. | 0,14 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. (AWG) | AWG 26 |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Luftdruck (Betrieb) | ≥ 795 hPa (Höhe ≤ 2000 m) gem. DIN EN 61131-2 |
| Luftdruck (Lagerung) | 1013 hPa (Höhe 0 m) bis 700 hPa (Höhe 3000 m) gem. DIN EN 61131-2 |
| Luftdruck (Transport) | 1013 hPa (Höhe 0 m) bis 700 hPa (Höhe 3000 m) gem. DIN EN 61131-2 |
| Luftfeuchtigkeit (Betrieb) | 10% bis 95% , nicht kondensierend gem. DIN EN 61131-2 |
| Luftfeuchtigkeit (Lagerung) | 10% bis 95% , nicht kondensierend gem. DIN EN 61131-2 |
| Luftfeuchtigkeit (Transport) | 10% bis 95% , nicht kondensierend gem. DIN EN 61131-2 |
| Prüfspannung | 500 V |
| Schock | 15 g über 11 ms, halbe Sinuswelle, gem. IEC 60068-2-27 |
| Tragschiene | TS 35 |
| Verschmutzungsgrad | 2 |
| Vibrationsfestigkeit |
5 Hz ≤ f ≤ 8,4 Hz: 3,5 mm Amplitude gem. IEC 60068-2-6
8,4 Hz ≤ f ≤ 150 Hz: 1 g Beschleunigung gem. IEC 60068-2-6 |
| Überspannungskategorie | II |
| Stromaufnahme aus IOUT (jeweiligs Power-Segment) | 40 mA |
| Stromaufnahme aus Isys, typ. | 8 mA |
| Versorgungsspannung |
24 V DC +20 %/ -15 %
über den Systembus |
| Feldbusprotokoll |
PROFINET IRT
PROFINET RT CC-Link IE TSN PROFIBUS DP-V1 EtherCAT Modbus/TCP EtherNet/IP CANopen DeviceNet POWERLINK CC-Link |
| Galvanische Trennung | DC 500 V zwischen Strompfaden |
| Modulart | Funktionsmodul |
| Schnittstelle | u-remote Systembus |
| Übertragungsrate Rückwandbus, max. | 192 Mbit |
| Übertragungsrate Systembus, max. | 192 Mbit |
| Zulassung / Zertifikat / Konformitätsdokument | [CE Declaration of Conformity - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_281442) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_315693) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=3036960000) |
| Anwenderdokumentation |
[Handbuch u-remote DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49496)
[Manual u-remote EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49497) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001601 |
| ETIM 7.0 | EC001601 |
| ETIM 8.0 | EC001601 |
| ETIM 9.0 | EC001601 |
| ECLASS 9.0 | 27-24-26-05 |
| ECLASS 9.1 | 27-24-26-05 |
| ECLASS 10.0 | 27-24-26-05 |
| ECLASS 11.0 | 27-24-26-05 |
| ECLASS 12.0 | 27-24-26-05 |
| ECLASS 13.0 | 27-24-26-05 |
| ECLASS 14.0 | 27-24-26-05 |
