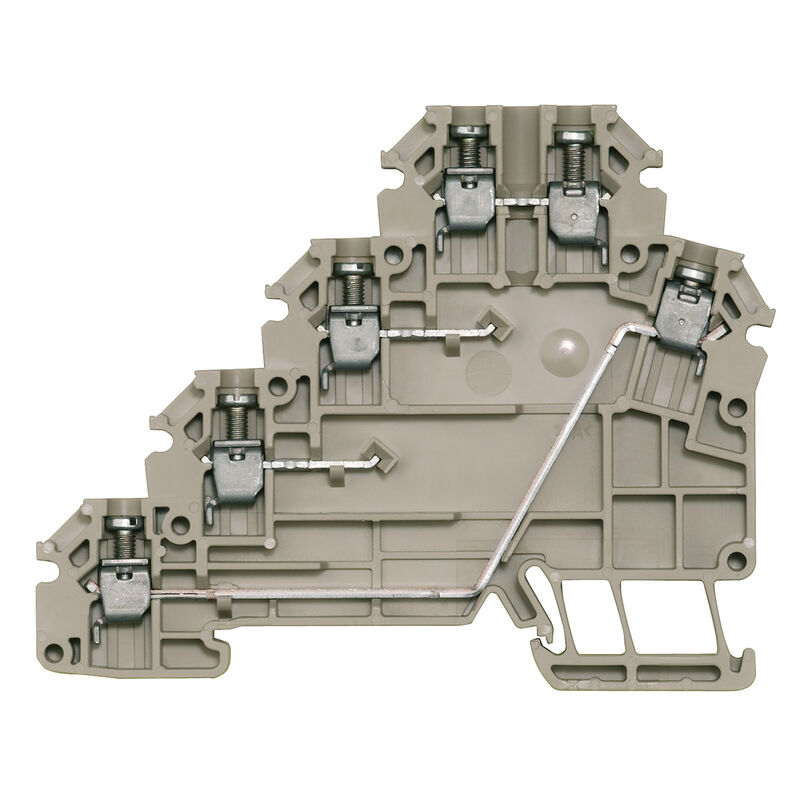

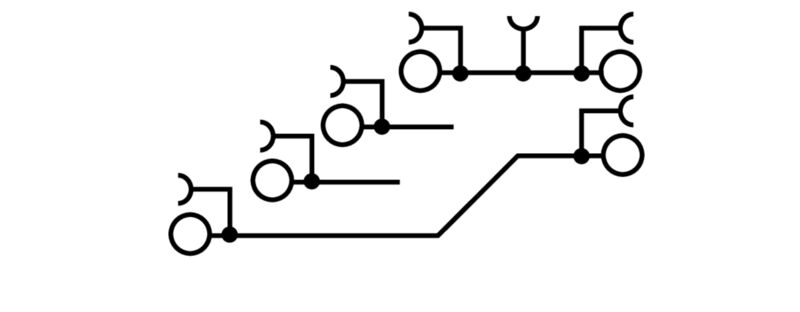

VLI 1.5 DB

Initiator-, Aktor-Reihenklemme, Schraubanschluss, dunkelbeige, 1.5 mm², 17.5 A, 250 V, Anzahl Anschlüsse: 6, Anzahl der Etagen: 4, TS 35, V-0, Wemid

Art.-Nr. 1784120000

Eigenschaften

Allgemeine Bestelldaten

Ausfuehrung	Initiator-, Aktor-Reihenklemme, Schraubanschluss, dunkelbeige, 1.5 mm², 17.5 A, 250 V, Anzahl Anschlüsse: 6, Anzahl der Etagen: 4, TS 35, V-0, Wemid
Best.-Nr.	1784120000
Art	VLI 1.5 DB
GTIN (EAN)	4032248212439
VPE	50 Stück

Abmessungen und Gewichte

Tiefe	63 mm
Tiefe (inch)	2,48 inch
Tiefe inklusive Tragschiene	64 mm
Höhe	79,5 mm
Höhe (inch)	3,13 inch
Breite	6,15 mm
Breite (inch)	0,242 inch
Nettogewicht	17,28 g

Temperaturen

Lagertemperatur	-25 °C...55 °C
Dauergebrauchstemperatur, min.	-50 °C
Dauergebrauchstemperatur, max.	120 °C

Umweltanforderungen

RoHS-Konformitätsstatus	Konform ohne Ausnahme
REACH SVHC	No SVHC above 0.1 wt%

Werkstoffdaten

Werkstoff	Wemid
Farbe	dunkelbeige
Brennbarkeitsklasse nach UL 94	V-0

Systemkennwerte

Ausführung	Schraubanschluss einseitig offen
Abschlussplatte erforderlich	Ja
Anzahl der Potentiale	4
Anzahl der Etagen	4
Anzahl der Klemmstellen je Etage	2
Anzahl der Potentiale pro Etage	1
Etagen intern gebrückt	Nein
PE-Anschluss	Nein
Tragschiene	TS 35
N-Funktion	Nein
PE-Funktion	Nein
PEN-Funktion	Nein

weitere technische Daten

explosionsgeprüfte Ausführung	Nein
Montageart	gerastet
Offene Seiten	rechts

Klemmbare Leiter (Bemessungsanschluss)

Abisolierlänge	8 mm
Anschlussart	Schraubanschluss
Anschlussart 2	Schraubanschluss
Anschlussrichtung	seitlich
Anzahl Anschlüsse	6
Anzugsdrehmoment, max.	0,6 Nm
Anzugsdrehmoment, min.	0,4 Nm
Klemmbare Leiter	Anschluss Ausprägung: Schraubanschluss Leiteranschlussquerschnitt: Typ: eindrähtig, H05(07) V-U min.: 0,5 mm² max.: 4 mm² nominal: 1,5 mm² Aderendhülse: Abisolierlänge: min.: 8 mm max.: 8 mm nominal: 8 mm Anzugsdrehmoment: min.: 0,4 Nm max.: 0,6 Nm Anschluss Ausprägung: Schraubanschluss Leiteranschlussquerschnitt: Typ: mehrdrähtig, H07V-R min.: 0,5 mm² max.: 2,5 mm² nominal: 1,5 mm² Aderendhülse: Abisolierlänge: min.: 8 mm max.: 8 mm nominal: 8 mm Anzugsdrehmoment: min.: 0,4 Nm max.: 0,6 Nm Anschluss Ausprägung: Schraubanschluss Leiteranschlussquerschnitt: Typ: feindrähtig, H05(07) V-K min.: 0,5 mm² max.: 4 mm² nominal: 1,5 mm² Aderendhülse: Abisolierlänge: min.: 8 mm max.: 8 mm nominal: 8 mm Anzugsdrehmoment: min.: 0,4 Nm max.: 0,6 Nm
Klemmbereich, max.	4 mm²
Klemmbereich, min.	0,13 mm²
Klemmschraube	M 2,5
Klingenmaß	0,6 x 3,5 mm
Lehrdorn nach 60 947-1	A3
Leiteranschlussquerschnitt, eindrähtig, max.	4 mm²
Leiteranschlussquerschnitt, eindrähtig, min.	0,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.	2,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.	0,5 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.	2,5 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.	0,5 mm²
Leiteranschlussquerschnitt, feindrähtig, max.	4 mm²
Leiteranschlussquerschnitt, feindrähtig, min.	0,5 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.	2,5 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.	0,5 mm²

Allgemeines

Normen	IEC 60947-7-1
Tragschiene	TS 35

Bemessungsdaten

Bemessungsquerschnitt	1,5 mm²
Bemessungsspannung	250 V
Bemessungsspannung DC	250 V
Nennstrom	17,5 A
Strom bei max. Leiter	24 A
Normen	IEC 60947-7-1
Durchgangswiderstand gemäß IEC 60947-7-x	1,83 mΩ
Bemessungsstoßspannung	4 kV
Verlustleistung gemäß IEC 60947-7-x	0,56 W
Verschmutzungsgrad	3
Überspannungskategorie	III

Bemessungsdaten nach UL

Leitergr. Factory wiring max (UR)	12 AWG
Leitergr. Factory wiring min (UR)	26 AWG
Leitergr. Field wiring max (UR)	12 AWG
Leitergr. Field wiring min (UR)	26 AWG
Spannung Gr D (UR)	300 V
Strom Gr D (UR)	10 A
Zertifikat-Nr. (UR)	E60693

Downloads

Zulassung / Zertifikat / Konformitätsdokument	[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37249) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425)
Engineering-Daten	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_63712)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1784120000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1784120000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1784120000&norm=0)
Anwenderdokumentation	[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
Kataloge	[Catalogues in PDF-format](LINK/Catalog.html)

Klassifikationen

ETIM 6.0	EC000900
ETIM 7.0	EC000900
ETIM 8.0	EC000900
ETIM 9.0	EC000900
ECLASS 9.0	27-14-11-28
ECLASS 9.1	27-14-11-28
ECLASS 10.0	27-14-11-28
ECLASS 11.0	27-14-11-28
ECLASS 12.0	27-14-11-28
ECLASS 13.0	27-25-01-12
ECLASS 14.0	27-25-01-12

Zulassungen

Zulassungen	![CE](/picture/CE.gif) ![UR](/picture/UR.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Konform
UL File Number Search	[UL Webseite](LINK/UL_search.html)
Zertifikat-Nr. (UR)	E60693
