Eigenschaften
| Ausfuehrung | Überspannungsableiter, Niederspannung, Überspannungsschutz, mit Fernmeldekontakt, Einphasig, TN, TT, IT mit N, IT ohne N |
| Best.-Nr. | 2736460000 |

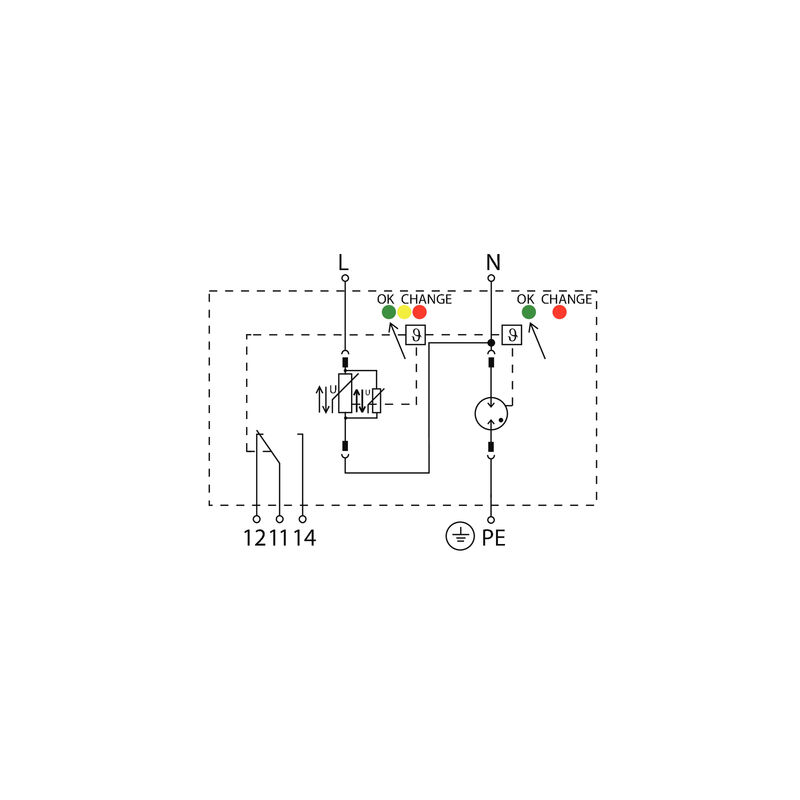

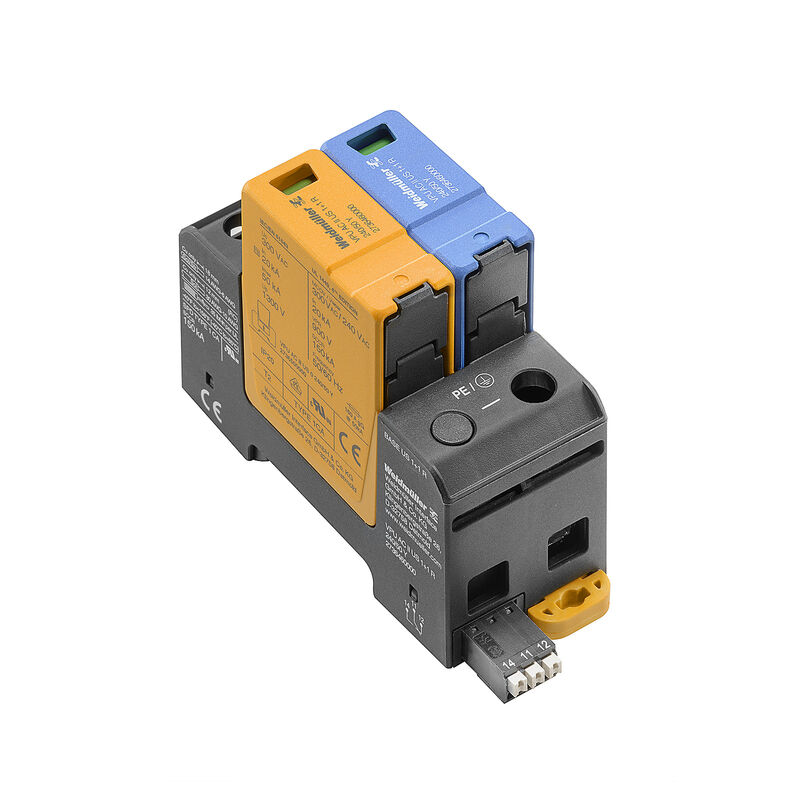

| Art | VPU AC II US 1+1 R 240/50 Y |
| GTIN (EAN) | 4050118825732 |
| VPE | 1 Stück |
| Tiefe | 68 mm |
| Tiefe (inch) | 2,677 inch |
| Tiefe inklusive Tragschiene | 76 mm |
| Höhe | 104,5 mm |
| Höhe (inch) | 4,114 inch |
| Breite | 36 mm |
| Breite (inch) | 1,417 inch |
| Befestigungsmaß Höhe | 75 mm |
| Nettogewicht | 244 g |
| Lagertemperatur | -40 °C...85 °C |
| Betriebstemperatur | -40 °C...85 °C |
| Feuchtigkeit | 5...95 % rel. Feuchte |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Umgebungstemperatur (Betrieb), max. | 85 °C |
| Nennspannung UN | 240 V |
| VPR (N-PE) | 1.000 V |
| MCOV (L-PE) | 300 V |
| MCOV (N-PE) | 305 V |
| SCCR | 150 kA |
| In | 20 kA |
| Kategorie | SPD TYPE 1 |
| Leiteranschlussquerschnitt AWG, min. | AWG 14 |
| Leiteranschlussquerschnitt AWG, max. | AWG 6 |
| Umgebungstemperatur (Betrieb), min. | -40 °C |
| MODE | all modes |
| VPR (L-N) | 900 V |
| VPR (L-PE) | 900 V |
| Spannungsart | AC |
| UL Energie Netzwerk | Split-Phase |
| Abisolierlänge | 12 mm |
| Anschlussart | PUSH IN |
| Leiteranschlussquerschnitt, eindrähtig, max. | 1,5 mm² |
| Leiteranschlussquerschnitt, eindrähtig, max. (AWG) | AWG 10 |
| Leiteranschlussquerschnitt, eindrähtig, min. | 0,14 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. (AWG) | AWG 30 |
| Ausführung |
Überspannungsschutz
mit Fernmeldekontakt |
| Bauform |
Installationsgehäuse; 2 TE
Insta IP20 |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Einsatzhöhe | ≤ 4000 m |
| Farbe |
orange
schwarz blau |
| Optische Funktionsanzeige | grün = ok, gelb = Warnung, rot = Ableiter defekt, auswechseln |
| Schutzart | IP20 im verbauten Zustand |
| Segment | Energieverteilung |
| Tragschiene | TS 35 |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| Ableitstrom Imax (8/20µs) Ader-PE | 50 kA |
| Ableitstrom Imax (8/20µs) N-PE | 65 kA |
| Ableitstrom In (8/20µs) Ader-PE | 20 kA |
| Ableitstrom In (8/20µs) N-PE | 40 kA |
| Absicherung | Keine Sicherung erforderlich ≤ 160 A gG |
| Anforderungsklasse nach EN 61643-11 | T2 |
| Anforderungsklasse nach IEC 61643-11 | Typ II |
| Ansprechzeit / Rückfallzeit | ≤ 25 ns |
| Energetische Koordination (≤10 m) |
Typ II
Typ III |
| Folgestromlöschfähigkeit Ifi | kein Netzfolgestrom zu berücksichtigen |
| Frequenzbereich, max. | 60 Hz |
| Frequenzbereich, min. | 50 Hz |
| Höchste Dauerspannung, Uc (AC) | 300 V |
| Höchste Dauerspannung, Uc (N-PE) | 305 V |
| Kurzschlussfestigkeit ISCCR | 50 kA |
| Leckstrom bei Un | 1 µA |
| Meldekontakt | 250 V 1A 1CO |
| Nennspannung (AC) | 240 V |
| Netzform |
Einphasig
TN TT IT mit N IT ohne N |
| Netzspannung | 240 V |
| Normen |
IEC 61643-11
EN 61643-11 UL 1449 NFPA 79 |
| Polzahl | 2 |
| Schutzpegel Up bei IN (L/N-PE) | ≤ 1.3 kV |
| Schutzpegel Up bei IN (N-PE) | ≤ 1,5 kV |
| Spannungsart | AC |
| SPD Typ | T2 |
| Temporäre Überspannung - TOV | 337 V |
| Abisolierlänge | 18 mm |
| Leiteranschlusstechnik | Schraubanschluss |
| Anschlussart | Schraubanschluss |
| Abisolierlänge Bemessungsanschluss | 18 mm |
| Anzugsdrehmoment, min. | 3 Nm |
| Anzugsdrehmoment, max. | 4,5 Nm |
| Klemmbereich, Bemessungsanschluss | 16 mm² |
| Klemmbereich, min. | 1,5 mm² |
| Klemmbereich, max. | 35 mm² |
| Leiteranschlussquerschnitt AWG, min. | AWG 14 |
| Leiteranschlussquerschnitt AWG, max. | AWG 6 |
| Leiteranschlussquerschnitt, eindrähtig, min. | 2,5 mm² |
| Leiteranschlussquerschnitt, eindrähtig, max. | 35 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 35 mm² |
| Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max. | 35 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min. | 2,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max. | 35 mm² |
| Spannungsart | AC |
| Polzahl | 2 |
| Schutzart | IP20 im verbauten Zustand |
| Farbe |
orange
schwarz blau |
| Zertifikat-Nr. (cULus) | E354261 |
| Zeitraum | 5 Jahre |
| Produkthinweis |
Nur für IT-Netzsysteme, bei denen die Masse am Verteilungstransformator mit der Masse auf Kundenseite verbunden ist (RE=RA in Abbildung 44.A1 von IEC 60634-4-44:2018). |
| Zulassung / Zertifikat / Konformitätsdokument | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_157364) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_154453) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2736460000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2736460000) |
| Anwenderdokumentation | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_188076) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| Zulassungen |    |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cULus) | E354261 |
