BLF 3.50/09/180 SN OR BX

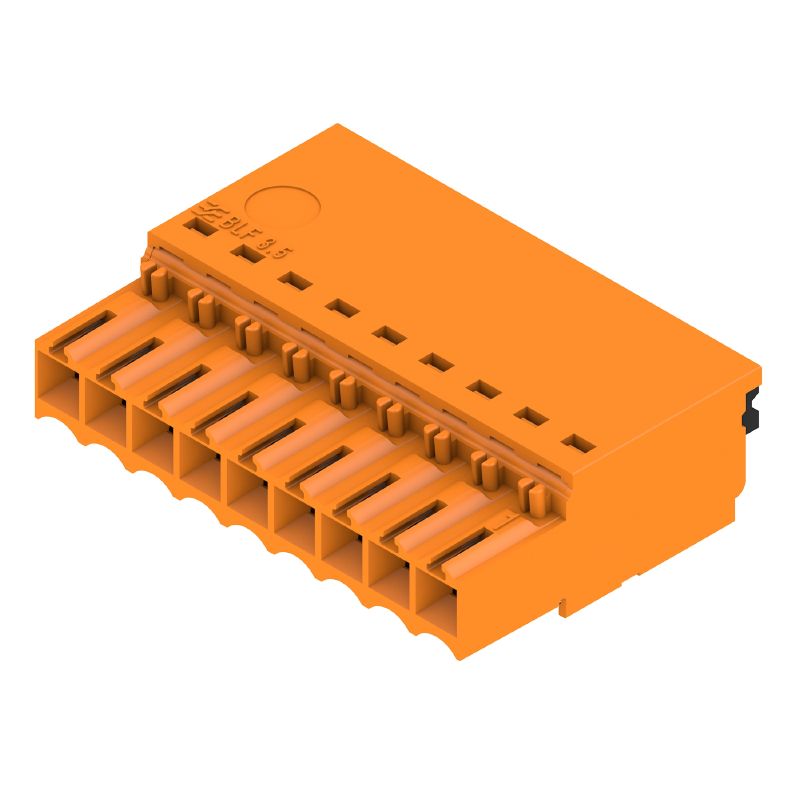

Product image
BLF 3.50/09/180 SN OR BX
Product image
BLF 3.50/09/180 SN OR BX
Dimensional drawing
BLF 3.50/09/180 SN OR BX
Visszaszabályozási görbe
BLF 3.50/09/180 SN OR BX
Visszaszabályozási görbe
BLF 3.50/09/180 SN OR BX
A termék előnyei
  • Teljes körű biztonság
  • Nemesacél kalickás ház

BLF 3.50/09/180 SN OR BX

NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, 3.50 mm, Pólusszám: 9, 180°, PUSH IN aktuátorral, Rögzítési tartomány, névleges csatlakozás, max.: 1.5 mm², Doboz

Cikkszám 2459120000
Adatlap letöltése Engineering Support Product Downloads
Ellendarabok 15 Kapcsolódó termékek 37
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége System Parameters Anyagjellemzők Csatlakoztatható vezetékek Névleges adatok IEC szerint CSA névleges adatok UL 1059 névleges adatok Csomagolás Típusvizsgálatok Fontos megjegyzés Besorolások

Tanúsítványok

Approvals
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

Általános rendelési adatok

Version
NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, 3.50 mm, Pólusszám: 9, 180°, PUSH IN aktuátorral, Rögzítési tartomány, névleges csatlakozás, max.: 1.5 mm², Doboz
Order No.
2459120000
Type
BLF 3.50/09/180 SN OR BX
GTIN (EAN)
4050118474473
Qty.
54 Darab
Termékadatok
IEC: 320 V / 17.5 A / 0.14 - 1.5 mm²
UL: 300 V / 10 A / AWG 26 - AWG 16
Csomagolás
Doboz

Méretek és tömegek

Depth
22,7 mm
Mélység (coll)
0,894 inch
Height
9 mm
Magasság (coll)
0,354 inch
Width
31,5 mm
Szélesség (coll)
1,24 inch
Nettó tömeg
6,22 g

Termékek környezetvédelmi megfelelősége

RoHS Compliance Status
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC
Termék karbonlábnyoma
  • Bölcsőtől a kapuig:
    0,257 kg CO2 eq.

System Parameters

Termékcsalád
OMNIMATE Jel - BL/SL 3.50 sorozat
Csatlakozás típusa
Terepi csatlakozás
Wire connection method
PUSH IN aktuátorral
Pitch in mm (P)
3,5 mm
Pitch in inches (P)
0,138 "
Conductor outlet direction
180°
Pólusszám
9
L1, mm
28 mm
L1, inch
1,102 "
Sorok száma
1
Érintkezősorok száma
1
Névleges keresztmetszet
1,5 mm²
Érintésvédelem a DIN VDE 57 106 szerint
Ujjak számára biztonságos
Érintésvédelem a DIN VDE 0470 szerint
IP 20 dugaszolva / IP 10 nem dugaszolva
Védelmi osztály
IP20
teljesen felszerelve
Térfogati ellenállás
≤5 mΩ
Kódolható
Igen
Csupaszolási hossz
8 mm
Csupaszolási hossz tűrés
  • min.:
    0 mm
  • max.:
    1 mm
Csavarhúzó éle
0,4 x 2,5
Csavarhúzó éle, standard
DIN 5264-A
Dugaszolási ciklusok
25
Dugaszolási erő/pólus, max.
6 N
Húzóerő / pólus, max.
6 N

Anyagjellemzők

Szigetelőanyag
PA GF
Szín
narancssárga
A működési elemek színe
fekete
Színskála (hasonló)
RAL 2000
Szigetelőanyag csoport
II
Kúszóútképzési összehasonlítási szám (CTI)
≥ 400
≤ 600
UL 94 éghetőségi osztály
V-0
Érintkező anyaga
Cu-ötvözet
Érintkező felület
ónozott
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
120 °C
Hőmérsékleti tartomány, telepítés, min.
-30 °C
Hőmérsékleti tartomány, telepítés, max.
100 °C

Csatlakoztatható vezetékek

Rögzítési tartomány, névleges csatlakozás, min.
0,14 mm²
Rögzítési tartomány, névleges csatlakozás, max.
1,5 mm²
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 26
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 16
Tömör, min. H05(07) V-U
0,14 mm²
Tömör, max. H05(07) V-U
1,5 mm²
Flexibilis, min. H05(07) V-K
0,14 mm²
Flexibilis, max. H05(07) V-K
1,5 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min.
0,28 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max.
1 mm²
érvéghüvellyel, DIN 46228 1. pont, min.
0,25 mm²
érvéghüvellyel, DIN 46228 pt 1, max.
1 mm²
Illesztőcsap az EN 60999 szerint a x b; ø
2,4 mm x 1,5 mm
Rögzíthető vezeték
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,25 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      9025760000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,34 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      9025770000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      0690700000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,75 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      9021040000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      1 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      0463000000
Hivatkozási szöveg
A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P)
Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani.

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
17,5 A
Névleges áram, maximális pólusszám (Tu=20 °C)
14,7 A
Névleges áram, min. pólusszám (Tu=40°C)
17,1 A
Névleges áram, maximális pólusszám (Tu=40°C)
13,1 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
320 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2,5 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2,5 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
2,5 kV
Rövid idejű határáram ellenállás
1 x 1s mit 120 A

CSA névleges adatok

Névleges feszültség (B felhasználási csoport / CSA)
300 V
Névleges feszültség (C felhasználási csoport / CSA)
50 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
10 A
Rated current (Use group D / CSA)
10 A
Vezeték keresztmetszet, AWG, min.
AWG 16
Vezeték keresztmetszet, AWG, max.
AWG 26

UL 1059 névleges adatok

Intézet (cURus)
CURUS
Tanúsítvány száma (cURus)
E60693
Névleges feszültség (B felhasználási csoport / UL 1059)
300 V
Névleges feszültség (C felhasználási csoport / UL 1059)
50 V
Névleges feszültség (D felhasználási csoport / UL 1059)
300 V
Névleges áram (B felhasználási csoport/ UL 1059)
10 A
Névleges áram (D felhasználási csoport/ UL 1059)
10 A
Vezeték keresztmetszet, AWG, min.
AWG 26
Vezeték keresztmetszet, AWG, max.
AWG 16
Hivatkozás a tanúsítási értékekre
A megadott adatok maximális értékek - lásd a tanúsítványt.

Csomagolás

Balení
Doboz
VPE length
349 mm
VPE szélesség
136 mm
VPE magasság
30 mm

Típusvizsgálatok

Szemrevételezéses és méretteszt
  • Standard:
    IEC 60512-1-1:2002-02
  • Teszt:
    méretvizsgálat
  • Kiértékelés:
    átadva
  • Standard:
    IEC 60512-1-2:2002-02
  • Teszt:
    tömegellenőrzés
  • Kiértékelés:
    átadva
  • Standard:
    IEC 61984:2001-10 szabvány, 6.2 szakasz
  • Teszt:
    szemrevételezéses ellenőrzés
  • Kiértékelés:
    átadva
Test: Durability of markings
  • Standard:
    IEC 60068-2-70:1995-12 test Xb
  • Teszt:
    eredetjelölés, típusazonosítás, raszter, anyagtípus, dátum óra, UL tanúsítvány, CSA tanúsítvány, tartósság
  • Kiértékelés:
    elérhető
Prüfung: Fehlerhafte Kupplung (Nichtaustauschbarkeit)
  • Standard:
    IEC 60512-13-5:2006-02
  • Teszt:
    szándékos bedugás
  • Kiértékelés:
    átadva
  • Teszt:
    180°-ban elforgatva kódoló elemek nélkül
  • Kiértékelés:
    átadva
  • Teszt:
    180°-kal elfordítva kódolóelemekkel
  • Kiértékelés:
    átadva
  • Teszt:
    szemrevételezéses ellenőrzés
  • Kiértékelés:
    átadva
Test: Clampable cross section
  • Standard:
    IEC 60999-1:1999-11 szabvány, 9.1 szakasz, IEC 60947-1:2011-03 szabvány, 8.2.4.5.1 szakasz
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      tömör, 0,14 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 0,14 mm²
    • Vezető típusa és keresztmetszete:
      tömör, 1,5 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 1,5 mm²
    • Vezető típusa és keresztmetszete:
      AWG 26/1
    • Vezető típusa és keresztmetszete:
      AWG 26/19
    • Vezető típusa és keresztmetszete:
      AWG 16/1
    • Vezető típusa és keresztmetszete:
      AWG 16/19
  • Kiértékelés:
    átadva
Test for damage to and accidental loosening of conductors
  • Standard:
    IEC 60999-1:1999-11 szabvány, 9.4 ill. 8.10 szakasz
  • Követelmény:
    0,3 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H05V-U0.5
    • Vezető típusa és keresztmetszete:
      H05V-K0.5
  • Kiértékelés:
    átadva
  • Követelmény:
    0,4 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H07V-U1.5
    • Vezető típusa és keresztmetszete:
      H07V-K1.5
    • Vezető típusa és keresztmetszete:
      AWG 16/1
    • Vezető típusa és keresztmetszete:
      AWG 16/19
  • Kiértékelés:
    átadva
  • Követelmény:
    0,2 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      AWG 26/1
    • Vezető típusa és keresztmetszete:
      AWG 26/19
  • Kiértékelés:
    átadva
Pull-out test
  • Standard:
    IEC 60999-1:1999-11 szabvány, 9.5 szakasz
  • Követelmény:
    ≥20 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H05V-U0.5
    • Vezető típusa és keresztmetszete:
      H05V-K0.5
  • Kiértékelés:
    átadva
  • Követelmény:
    ≥40 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H07V-U1.5
    • Vezető típusa és keresztmetszete:
      H07V-K1.5
    • Vezető típusa és keresztmetszete:
      AWG 16/1
    • Vezető típusa és keresztmetszete:
      AWG 16/19
  • Kiértékelés:
    átadva
  • Követelmény:
    ≥10 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      AWG 26/1
    • Vezető típusa és keresztmetszete:
      AWG 26/19
  • Kiértékelés:
    átadva

Fontos megjegyzés

IPC megfelelőség
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Notes
  • További változatok külön kérésre
  • Aranyozott érintkező felület külön kérésre
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • Érvéghüvely műanyag gallér nélkül, DIN 46228/1
  • Érvéghüvely műanyag gallérral DIN 46228/4
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • A tesztpont csak potenciálelvételi pontként használható.
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Besorolások

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
