SAIP-M12GM12G-4-7.5U
SAIP-M12GM12G-4-7.5U
Detailní výkres
Male, straight
SAIP-M12GM12G-4-7.5U
Detailní výkres
Straight socket
SAIP-M12GM12G-4-7.5U
Schéma pólů
Male
SAIP-M12GM12G-4-7.5U
Schéma pólů
Socket
SAIP-M12GM12G-4-7.5U
Schéma připojení
SAIP-M12GM12G-4-7.5U
Ideální nástroj: Screwty ® s momentovou funkcí
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIP-M12GM12G-4-7.5U

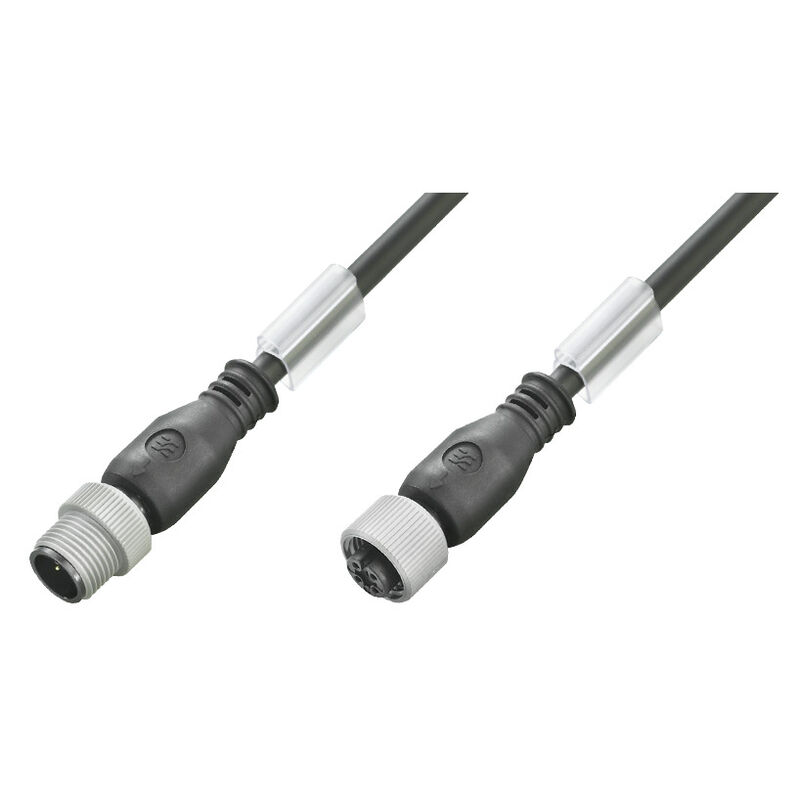

Vedení senzoru/aktoru, Přípojka, M12 / M12, Počet pólů : 4, 7.5 m, pin, rovný – patice, rovná, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne

ID výrobku 1108840750
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 7 Příbuzné výrobky 9
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Technické specifikace kabelu Všeobecné technické údaje Elektrické vlastnosti Obecné standardy Standardy Konektor, vlevo Konektor, pravý Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)
E307231

Všeobecné objednací údaje

Verze
Vedení senzoru/aktoru, Přípojka, M12 / M12, Počet pólů : 4, 7.5 m, pin, rovný – patice, rovná, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne
Číslo objednávky
1108840750
Typ
SAIP-M12GM12G-4-7.5U
GTIN (EAN)
4032248924554
Množství
1 ks

Rozměry a hmotnosti

Čistá hmotnost
241 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technické specifikace kabelu

Acceleration
5 m/s²
Böjradie min, rörlig
10 x průměr kabelu
Barevné kódování
hnědá
bílá
modrá
černá
Bez LABS
Ano
Colore della guaina
černá (podobná odstínu RAL 9005)
Cykly ohybu
12 mil.
Cykly ohybu v krutu
> 5 Mio.
Délka krutu
1 m
Ekranowane
Ne
Halogenki
Ne
Hydrolýza a odolnost proti mikrobům
Ano
Idoneità all'installazione con catene portacavi
Ano
Konfigurovatelná délka kabelu
Ne
Lunghezza del cavo
7,5 m
Materiál pláště
PUR
Number of wires
4
Odolnost proti zkrutu
180 °/m
Odolnost proti šíření ohně
In accordance with UL1581 UL / CUL FT2
v souladu s IEC 60332-2-2
Odolnost vůči jiskrám ze sváření
Ne
Odolné vůči perlám kovu ze svařování
Ne
Poloměr ohybu, min., stacionární
5 *průměr
Počet pólů
4
Resistenza agli olii
Yes
Rychlost
3,33 m/s
Teplotní rozpětí, pohyblivé
-25...60 °C
Teplotní rozpětí, stacionární
-50...80 °C
Vnější potah v souladu se stylem UL AWM
20549 (80 °C / 300 V)
Vnější průměr
4.1 mm + 0.15 mm
Zesítěné vyzařování
Ne
Žíla v souladu se stylem UL AWM
10493 (80 °C / 300 V)
Изоляция
PP
코어 단면적
0,34 mm²

Všeobecné technické údaje

Cykly zapojování
≥ 100
Hlavní materiál krytu
PUR
Jmenovité napětí
250 V
Jmenovitý proud
4 A
Kódování
A-kódování
LED
Ne
Materiál kroužku se závitem
Plast
Odpor izolace
108 Ω
Povrch kontaktu
Pozlacené
propojeno můstkem
Ne
Připojovací závit
M12 / M12
Rozsah teplot krytu
-25…+85 °C
Stupeň krytí
IP 65
IP66
IP67
IP68
přišroubované
Utahovací moment
M12 (plast): 0,9 - 1,1 Nm
Verze
pin, rovný – patice, rovná
Závažnost znečištění
3

Elektrické vlastnosti

Jmenovité napětí
250 V
Odpor izolace
108 Ω

Obecné standardy

Connector standard
IEC 61076-2-101
Tanúsítvány száma (cULus)
E307231

Standardy

Conector norma
IEC 61076-2-101

Konektor, vlevo

Zástrčka vlevo
M12, A-kódování, IP69, Kontakt samec, přímý, Plast, nestíněné

Konektor, pravý

Zástrčka vpravo
M12, A-kódování, IP69, Kontakt samice, přímý, Plast, nestíněné

Klasifikace

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
