Propiedades
| Versión | Borne seccionable y de medición, PUSH IN, 2.5 mm², 400 V, 16 A, azul |
| Código | 2744120000 |

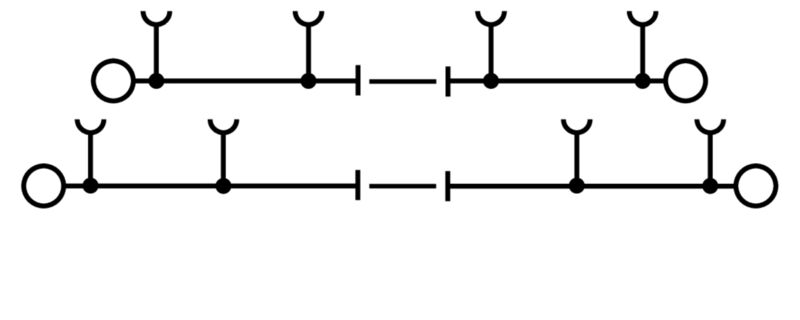

| Tipo | A2T 2.5 DT/DT BL |
| GTIN (EAN) | 4064675035312 |
| Cantidad | 50 Pieza |
| Profundidad | 50,5 mm |
| Profundidad (pulgadas) | 1,988 inch |
| Altura | 115 mm |
| Altura (pulgadas) | 4,528 inch |
| Anchura | 5,1 mm |
| Anchura (pulgadas) | 0,201 inch |
| Peso neto | 20,038 g |
| Temperatura permanete de trabajo, min. | -60 °C |
| Temperatura permanete de trabajo, max. | 130 °C |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | Wemid |
| Materiales aislantes | Wemid |
| Color | azul |
| Grado inflamabilidad según UL 94 | V-0 |
| Núm. de certificación (IECEX) | IECEXTUR16.0045U |
| Tensión máx. (IECEx) | 400 V |
| Corriente (IECEX) | 20 A |
| Sección máx. del conductor (IECEX) | 2.5 mm² |
| Tapa final obligatoria | Sí |
| Número de pisos | 2 |
| Número de puntos de embornado por piso | 2 |
| Pisos internos puenteados | No |
| Carril | TS 35 |
| Tipo de conexión, conexión adicional | PUSH IN |
| Número de conexiones | 4 |
| Sección de conexión del conductor, flexible, max. | 2,5 mm² |
| Sección de conexión del conductor, flexible, mín. | 0,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx. | 2,5 mm² |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín. | 0,5 mm² |
| Sección del conductor, semirrígido, máx. | 2,5 mm² |
| Sección del conductor, semirrígido, mín. | 0,5 mm² |
| Sección transversal de conductor, núcleo rígido, máx. | 2,5 mm² |
| Sección transversal de conductor, núcleo rígido, mín. | 0,5 mm² |
| Tipo de conexión | PUSH IN |
| Tipo de conexión 2 | PUSH IN |
| Clavija de prueba integrada | Sí |
| Separación longitudinal | giratorio |
| Separación transversal | deslizable |
| Carril | TS 35 |
| Sección nominal | 2,5 mm² |
| Tensión nominal | 400 V |
| Intensidad nominal | 16 A |
| Homologación/certificado/documento de conformidad |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_289085)
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_289083) [UKCA EX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_289084) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_289109) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_199349) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_206055) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2744120000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2744120000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2744120000&norm=0) |
| Documentación del usuario |
[Usage of terminals in EXi atmospheres](https://mdcop.weidmueller.com/mediadelivery/asset/900_73881)
[User Manual AXC 1.5-16](https://mdcop.weidmueller.com/mediadelivery/asset/900_229201) [NTI A2T 2.5 DT-DT](https://mdcop.weidmueller.com/mediadelivery/asset/900_289089) |
| Información de seguridad | [Go to website](https://www.weidmueller.com/int/service/safety_info.jsp) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000902 |
| ETIM 7.0 | EC000902 |
| ETIM 8.0 | EC000902 |
| ETIM 9.0 | EC000902 |
| ECLASS 9.0 | 27-14-11-26 |
| ECLASS 9.1 | 27-14-11-26 |
| ECLASS 10.0 | 27-14-11-26 |
| ECLASS 11.0 | 27-14-11-26 |
| ECLASS 12.0 | 27-14-11-26 |
| ECLASS 13.0 | 27-25-01-09 |
| ECLASS 14.0 | 27-25-01-09 |
| Homologaciones |      |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| Núm. de certificación (cURusEX) | E184763 |
